半孔电路板

半孔板是在PCB上仅钻通一侧（或部分层）的孔洞，用于实现板到板或板到壳体的可靠连接定位。相比全通孔，半孔（Half-Drilled Via/Back-Drilled Via）能节省空间、改善信号完整性，并助力高密度互连和轻薄化设计，广泛用于手机天线、模块化接插件、高速互连等场景

查看详情

智能手表PCB板
智能手表PCB板

层数：4层

板厚：0.4mm

材质：FR-4

表面处理方式：无铅喷锡

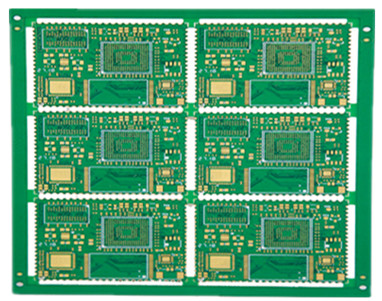

半孔模块PCB板
半孔模块PCB板

层数：6层

材质：FR-4

板厚：1.00mm

表面处理方式：沉金3U
