设计灵活性：探索柔性双面PCB

在快速发展的电子世界中，对紧凑、轻便和适应性强的解决方案的需求空前高涨。这就是柔性双面 PCB 发挥作用的地方。这些创新的电路板提供了灵活性和功能性的独特结合，使其成为现代设计的首选。如果您想知道什么是柔性双面 PCB，它是一种两面都有导电走线的印刷电路板，建立在柔性基板上，可以弯曲并适应各种形状而不会断裂。在本博客中，我们将深入探讨柔性 PCB 设计的世界，探索柔性 PCB 应用，并揭示柔性 PCB 制造的复杂性。

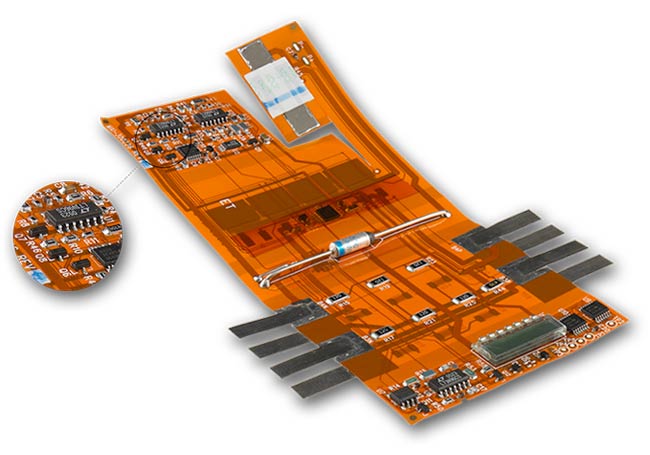

什么是柔性双面PCB？

柔性双面 PCB 是一种特殊类别的印刷电路板，其在柔性基材（通常是聚酰亚胺或聚酯）的顶部和底部均具有导电铜层。与刚性 PCB 不同，这些电路板可以弯曲、折叠和扭曲，使其能够适应狭窄或不规则的空间。与单面柔性 PCB 相比，双面设计使元件和走线的表面积增加了一倍，从而实现更复杂的电路，同时保持紧凑的占地面积。

在两侧放置组件的能力还可以提高信号完整性并减少对额外层的需求，从而节省成本和重量。这些 PCB 通常用于空间限制和机械应力是重要因素的应用。从可穿戴设备到航空航天系统，柔性双面PCB的适应性使其在尖端技术中不可或缺。

柔性双面PCB在设计中的优势

在电子设计中使用柔性双面 PCB 的好处很多。让我们分解一下使它们成为工程师首选的一些关键优势。

• 空间效率：这些 PCB 的两侧都有导电层，可以在更小的面积内实现更高的元件密度。这对于智能手机或医疗植入物等每一毫米都很重要的设备至关重要。

• 轻质结构：柔性 PCB 中使用的材料（例如聚酰亚胺）比 FR4 等传统刚性板材料轻得多。这可以将设备的整体重量减轻多达 60%，这对于无人机或便携式设备等应用至关重要。

• 压力下的耐用性：柔性 PCB 可以承受反复弯曲和弯曲而不会开裂。一些设计可以承受超过 200,000 次弯曲循环，使其成为可折叠电子产品等动态应用的理想选择。

• 改进的热管理：柔性 PCB 中使用的薄材料比较厚的刚性板更有效地散热，有助于在紧凑的设计中保持最佳工作温度。

• 减少布线需求：通过将连接直接集成到电路板中，柔性 PCB 消除了对笨重电缆和连接器的需求，从而简化了组装并减少了故障点。

这些优势凸显了为什么在现代电子产品中经常选择柔性双面 PCB 而不是刚性替代品。它们适应独特形状和承受机械应力的能力为设计创新开辟了新的可能性。

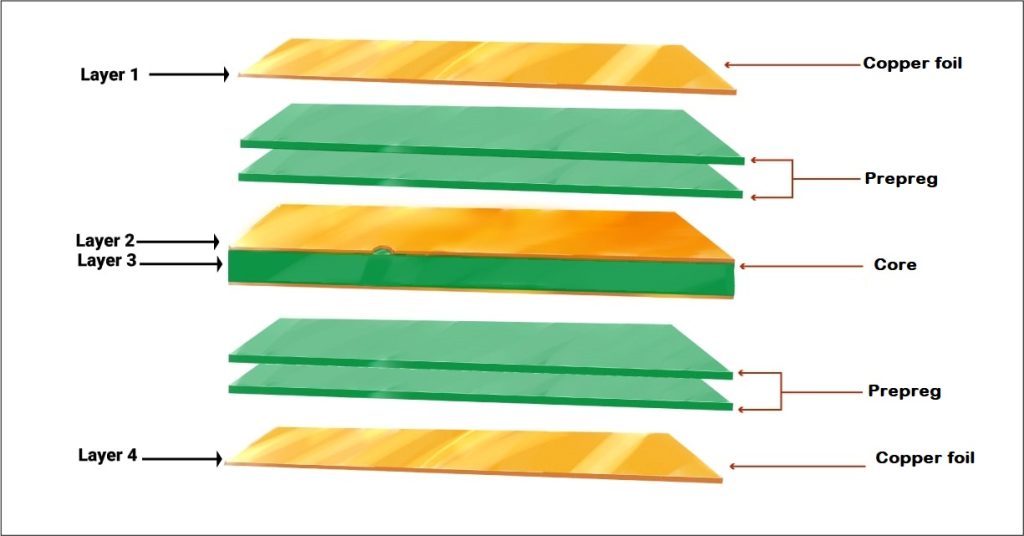

柔性 PCB 设计中的关键材料

柔性双面 PCB 的性能很大程度上取决于其构造中使用的材料。了解这些材料对于优化设计和制造流程至关重要。

• 基础基材：聚酰亚胺因其出色的热稳定性（高达 400°C）和柔韧性而成为最常见的材料。聚酯纤维是另一种选择，尽管它在高温下不太耐用。

• 导电层：铜箔通常用于导电走线。轧制退火铜因其延展性而成为动态应用的首选，使其能够弯曲而不断裂。对于高密度设计，使用电沉积铜，因为它的表面更光滑，附着力更好。

• 粘合剂和覆盖层：粘合剂将铜粘合到基材上，尽管无粘合剂工艺越来越受欢迎，以减少厚度并增强柔韧性。覆盖层由带有粘合层的聚酰亚胺制成，可保护痕迹免受环境损害。

• 加劲 肋：在安装部件的区域，添加 FR4 或聚酰亚胺等加强筋，以在装配过程中提供刚度和支撑。

选择正确的材料组合可确保 PCB 满足应用的特定机械和电气要求。例如，可穿戴设备可能会优先考虑更薄、更轻的材料，而汽车应用可能需要增强的耐热性。

柔性PCB在各行各业的应用

柔性双面 PCB 的多功能性使其适用于广泛的行业。以下是一些著名的柔性 PCB 应用，其独特的性能大放异彩。

• 消费电子产品：智能手机、智能手表和耳塞等设备依靠柔性 PCB 将复杂的电路安装到微小的弯曲空间中。它们的折叠能力允许创新设计，例如可折叠手机屏幕。

• 医疗器械：在医疗保健领域，柔性 PCB 用于可穿戴显示器、助听器和植入式设备。其轻质且生物相容性的材料确保患者的舒适性和可靠性。

• 汽车系统：现代车辆在仪表板显示屏、传感器和控制单元中使用柔性 PCB。它们对振动和温度波动（范围为 -40°C 至 150°C）的抵抗力使其成为恶劣环境的理想选择。

• 航空航天和国防：卫星、无人机和军事设备受益于柔性 PCB 的重量减轻和高可靠性。在某些设计中，它们可以承受极端条件，同时在高达 5 GHz 的频率下保持信号完整性。

• 工业设备：机器人和自动化系统使用柔性 PCB 连接运动部件，而不会出现电线疲劳的风险。它们在持续运动下的耐用性是一项关键资产。

这些示例展示了柔性双面 PCB 如何通过实现更小、更高效、更耐用的电子解决方案来改变行业。它们的适应性确保它们满足现代技术的多样化需求。

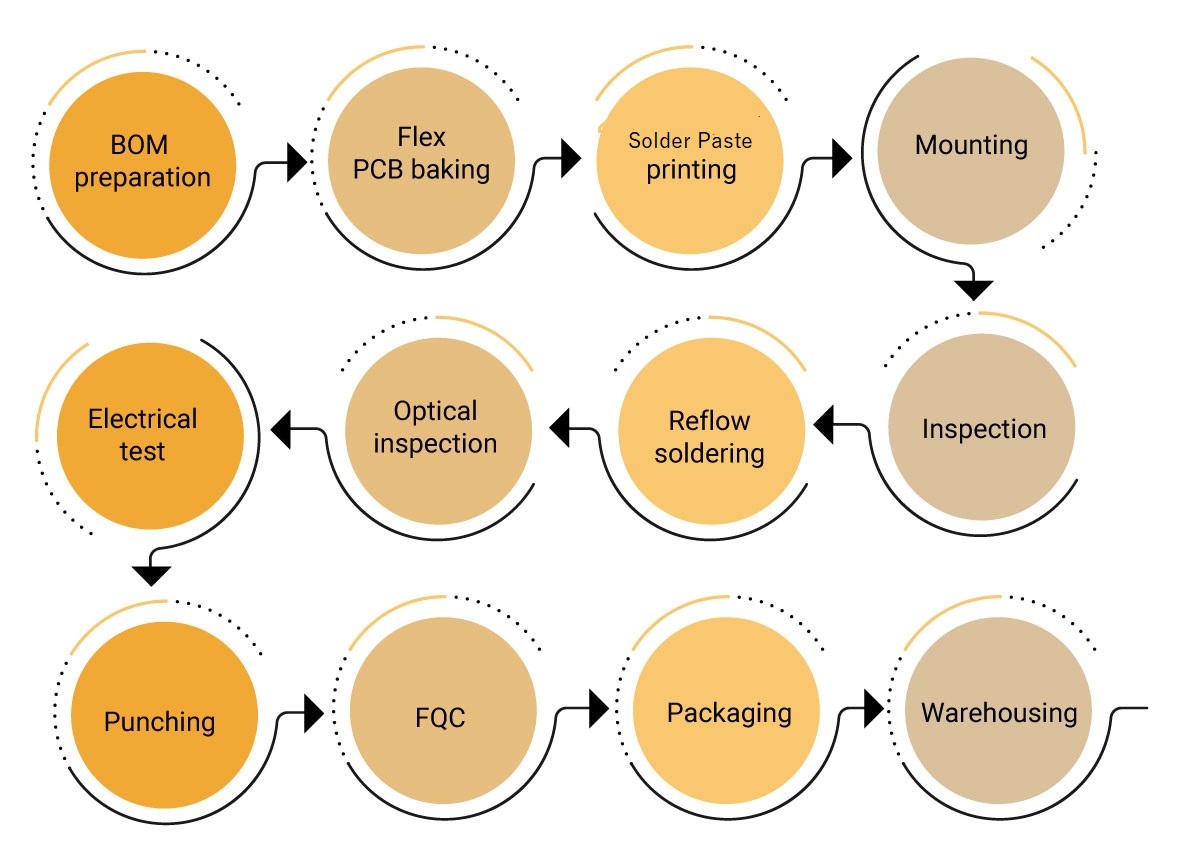

柔性 PCB 制造：分步概述

柔性 PCB 制造过程很复杂，需要精度以确保电路板的灵活性和功能性。以下是创建柔性双面 PCB 所涉及的关键步骤的简化。

1. 设计和布局：该过程首先使用专用软件创建详细的布局。设计人员必须考虑弯曲半径（通常至少为电路板厚度的 6 倍）以防止损坏并确保适当的走线间距（通常为 0.1 毫米或更大）以避免短路。

2. 材料选择：如前所述，选择正确的基板、铜类型和保护层至关重要。制造商通常根据最终应用定制材料。

3. 分层：利用热量和压力将铜箔层压到柔性基板上。无胶层压越来越多地用于减少厚度，使总板厚度低至 0.1 毫米。

4. 蚀刻：通过化学蚀刻去除不需要的铜以形成电路图案。此步骤需要精度来保持迹线宽度，对于高密度设计，通常低至 75 微米。

5. 钻孔和电镀：钻孔连接顶层和底层，然后镀铜以确保导电性。在高级工艺中，过孔尺寸可以小至 0.2 mm。

6. 覆盖层应用：使用保护盖层来保护迹线免受湿气和碎屑的影响，为组件焊盘留出开口。

7. 测试和检验：最终板经过电气测试和自动光学检测（AOI）以检测缺陷。还可以进行阻抗测试，针对高速信号的目标是 50 欧姆等值。

柔性 PCB 制造的每一步都需要仔细注意细节，以确保电路板符合性能和耐用性标准。与经验丰富的制造商合作可以帮助优化流程以满足特定项目需求。

柔性双面PCB的设计技巧

创建有效的柔性 PCB 设计需要仔细规划，以平衡灵活性、功能性和可制造性。这里有一些实用技巧来指导您的设计过程。

• 最小化层数：虽然双面 PCB 比单面 PCB 提供更多的空间，但添加更多层会增加厚度并降低灵活性。除非绝对必要，否则坚持两层。

• 优化弯曲区域：避免将元件或过孔放置在经常弯曲的区域。保持弯曲半径至少为板厚的6-10倍，以防止开裂。对于 0.2 毫米厚的电路板，这意味着最小半径为 1.2-2 毫米。

• 使用适当的走线宽度：柔性 PCB 上的走线更容易损坏。保持最小宽度为 0.1 毫米，间距为 0.1 毫米，以确保可靠性并防止电气短路。

• 选择轻量级组件：选择体积小、重量轻的表面贴装技术 （SMT） 组件，以避免在弯曲过程中对柔性基板施加压力。

• 加入加强筋：在安装连接器或重型部件的区域添加加强筋，以提供支撑并防止组装过程中撕裂。

通过遵循这些准则，您可以创建灵活的双面 PCB 设计，该设计在满足应用物理要求的同时可靠运行。

柔性 PCB 设计和制造中的挑战

虽然柔性双面 PCB 具有许多优点，但它们也带来了工程师必须解决的独特挑战。

• 更高的成本：与刚性板相比，柔性 PCB 的专用材料和制造工艺会使成本增加 30-50%。仔细的设计优化有助于管理费用。

• 机械应力：如果设计不当，反复弯曲会导致铜迹线疲劳。使用轧制退火铜并避免急剧弯曲可以降低这种风险。

• 复杂组装：在柔性基板上组装组件需要精度以避免错位。为了提高准确性，通常需要自动拾取和放置机器。

• 信号完整性问题：高速信号，例如 1 GHz 以上的信号，可能会因介电层薄而受到干扰或损耗。受控阻抗设计和正确接地对于保持性能至关重要。

了解这些挑战使设计人员和制造商能够采取积极主动的措施来确保其柔性 PCB 项目的成功。

柔性双面PCB的未来趋势

在技术进步和对创新电子产品不断增长的需求的推动下，柔性 PCB 设计和制造领域不断发展。以下是一些值得关注的趋势。

• 小型化：随着设备变得越来越小，柔性 PCB 的设计材料更薄，走线更细，突破了紧凑型电子产品的极限。

• 与可穿戴设备集成：可穿戴技术的兴起正在推动柔性 PCB 的发展，该 PCB 具有增强的生物相容性和拉伸性，可无缝集成到服装和配饰中。

• 可持续材料：正在研究开发环保基材和制造工艺，以减少浪费并消除有害化学物质，以符合全球可持续发展目标。

• 先进的制造技术：激光诱导石墨烯和增材制造等创新使得生产精度更高、成本更低的柔性 PCB 变得更加容易。

这些趋势预示着柔性双面 PCB 的光明未来，为新应用和提高性能提供了无限的可能性。

柔性双面 PCB 正在彻底改变我们进行电子设计的方式，提供无与伦比的适应性和效率。从消费类产品到关键的航空航天系统，它们适应狭小空间、承受机械应力和支持复杂电路的能力使其成为多个行业的游戏规则改变者。通过了解材料、制造工艺和设计注意事项，工程师可以充分利用柔性 PCB 的潜力来创造创新、可靠的产品。
