释放设计自由：柔性PCB应用终极指南

您是否希望通过创新、节省空间的解决方案突破电子设计的界限？柔性 PCB（印刷电路板）就是答案。它们提供无与伦比的设计自由度，使工程师能够为各种应用创建紧凑、轻便且耐用的电路。

什么是柔性 PCB，为什么它们很重要？

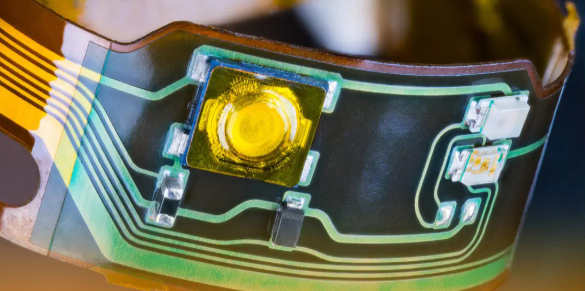

柔性 PCB 是由柔性材料制成的薄而轻的电路板，可以弯曲、折叠或扭曲而不会断裂。与传统的刚性 PCB 不同，它们适应独特的形状并适合狭小的空间，使其成为尺寸和重量至关重要的现代电子产品的理想选择。从智能手机到汽车传感器，柔性 PCB 通过实现更小、更高效的设计，正在彻底改变行业。

柔性 PCB 的重要性在于它们能够降低组装成本、提高可靠性并支持动态应用。通过了解其设计原理和应用，工程师可以释放产品开发的新可能性。让我们深入探讨使用柔性 PCB 的关键方面，以确保您的设计既创新又可靠。

柔性PCB设计规则：打下坚实的基础

设计柔性 PCB 需要仔细注意特定规则，以确保功能性和耐用性。与刚性板不同，柔性 PCB 面临弯曲和折叠产生的机械应力，因此设计必须考虑这些因素。以下是一些需要遵循的基本准则：

• 走线宽度和间距：在经常弯曲的区域保持更宽的走线和间距。通常建议动态弯曲区域的最小走线宽度为 6 密耳（0.006 英寸），间距为 6 密耳，以防止开裂。对于静态弯曲（在组装过程中弯曲一次），稍微紧一点的间距可能是可以接受的。

• 避免尖角：使用弯曲的走线而不是锐利的 90 度角，以减少应力集中点。走线拐角的半径至少为 0.5 毫米可以显着提高可靠性。

• 元件放置：将组件放置在不会重复弯曲的区域。如果组件附近不可避免地弯曲，请使用加强筋来加固这些部分并保护焊点。

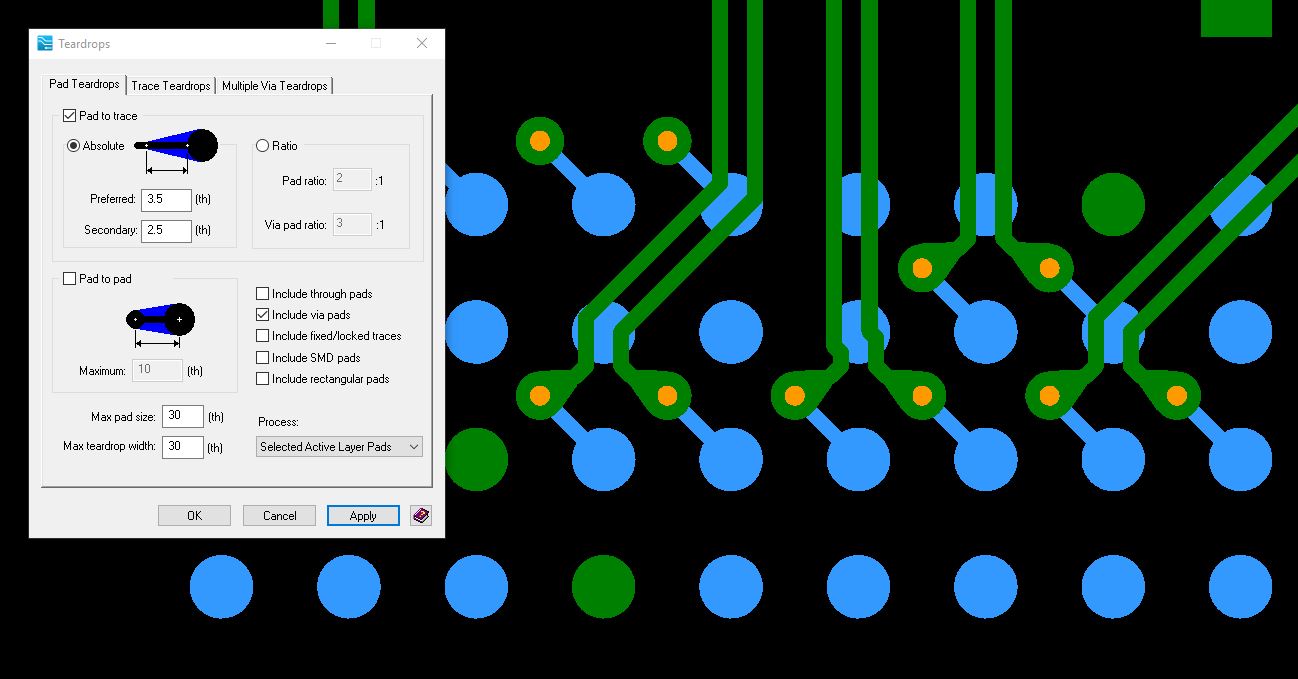

• 通孔设计：使用泪滴形过孔以尽量减少连接点处的应力。避免将过孔放置在高弯曲区域，因为它们在机械应变下可能会破裂。

通过遵守这些灵活的 PCB 设计规则，您可以避免走线断裂或分层等常见陷阱，确保产品坚固耐用。

柔性 PCB 弯曲半径：可以弯曲多少？

柔性 PCB 的突出特点之一是它们的弯曲能力，但它们在不损坏的情况下弯曲的程度是有限的。弯曲半径（在不影响完整性的情况下可以弯曲电路板的最小半径）取决于材料、厚度和应用类型（静态或动态弯曲）。

• 静态弯曲：对于 PCB 在安装过程中弯曲一次的应用，弯曲半径为电路板厚度的 6 到 10 倍通常是安全的。对于 0.1 毫米厚的电路板，这意味着最小半径为 0.6 至 1.0 毫米。

• 动态弯曲：对于重复弯曲，例如在可穿戴设备中，需要更大的半径，即厚度的 20 到 40 倍。对于相同的 0.1 mm 电路板，这相当于 2.0 至 4.0 mm 的半径。

• 层数影响：由于厚度增加，多层柔性 PCB 需要更大的弯曲半径。4 层板可能需要比相同材料的单层板大 50% 的半径。

超过建议的弯曲半径可能会导致铜迹线开裂或层分层。始终查阅材料数据表并在实际条件下测试原型，以验证设计的弯曲性能。

柔性 PCB 材料选择：选择正确的基础

柔性 PCB 的性能在很大程度上取决于所使用的材料。选择正确的材料可确保耐用性、灵活性以及与应用的电气和热要求的兼容性。以下是选择柔性 PCB 材料时需要考虑的关键因素：

• 基材：聚酰亚胺因其优异的热稳定性（高达 260°C）和柔韧性而成为柔性 PCB 最常见的基材。它非常适合汽车或航空航天应用等高温环境。聚酯 （PET） 是一种成本较低的替代品，但热阻较小（高达 150°C），更适合消费电子产品。

• 导体材料：对于柔性 PCB，轧制退火 （RA） 铜比电沉积 （ED） 铜更受欢迎，因为它更具延展性并且在弯曲过程中不易开裂。厚度为 18 至 35 微米的 RA 铜是平衡柔韧性和导电性的常见选择。

• 粘合剂或无粘合剂：无胶层压板将铜直接粘合到基板上，是动态柔性应用的首选。与基于粘合剂的层压板相比，它们减少了厚度（约 25-50 微米）并提高了柔韧性，由于成本较低，因此更适合静态弯曲。

• 覆盖层：由厚度为 25 至 50 微米的聚酰亚胺制成的保护层可保护痕迹免受环境损害。它比阻焊层更灵活，更适合弯曲区域。

选择正确的材料组合可以决定您的设计成败。例如，需要频繁弯曲的可穿戴设备应优先考虑含有 RA 铜的无粘合剂聚酰亚胺，而预算敏感型产品中的静态柔性应用可能会使用带有粘合剂层压板的聚酯。

柔性 PCB 叠层：性能结构化

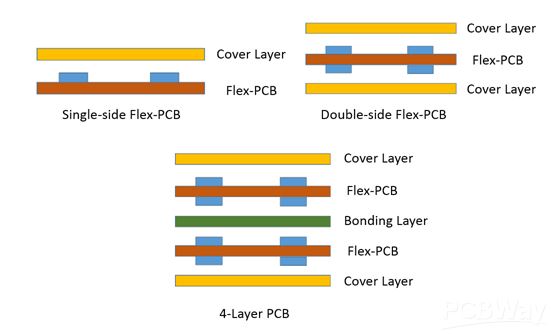

柔性PCB的叠层是指导电层和绝缘层的排列。精心设计的柔性 PCB 叠层可确保信号完整性、机械稳定性和可制造性。以下是如何进行叠层设计：

• 单层叠层：非常适合具有最低布线需求的简单、低成本设计。它由柔性基板上的单个铜层组成，通常带有覆盖层进行保护。这种叠层在连接器等静态柔性应用中很常见。

• 双层叠层：通过由电介质隔开的两层铜层提供更多布线选项。它适用于中等复杂度的设计，例如医疗设备中的设计，并且可以处理总厚度约 10 倍的弯曲半径。

• 多层叠层：用于需要复杂布线的高密度设计，例如航空航天系统。4 层叠层可能包括交替的铜层和介电层，并在非柔性区域添加加强筋以支撑组件。然而，由于增加了层，弯曲半径增加到厚度的 20-40 倍。

• 平衡设计：确保叠层的对称性，以避免弯曲过程中应力不均匀。例如，在双层设计中，在电介质的两侧放置相同厚度（例如，每层 18 微米）的铜层以保持平衡。

• 加劲 肋： 在安装部件的区域添加刚性材料，如 FR4 或聚酰亚胺加强筋。0.2 至 0.5 毫米的典型加劲肋厚度可在不显着增加重量的情况下提供支撑。

正确配置的叠层可最大限度地减少信号干扰和机械故障。对于高速应用，请考虑通过在铜层之间保持一致的介电厚度（例如，50 欧姆阻抗线为 50 微米）来控制阻抗。

柔性PCB在各行业的应用

柔性 PCB 通过实现刚性板无法比拟的创新设计来改变行业。以下是它们大放异彩的一些关键应用：

• 可穿戴技术：智能手表和健身追踪器等设备依靠柔性 PCB 来适应弯曲形状。它们的轻质特性（小型设计通常不到 1 克）和动态弯曲能力使其非常适合腕戴式小工具。

• 医疗器械：柔性 PCB 因其生物相容性和适应紧凑空间的能力而用于植入式设备和诊断工具。例如，助听器中的柔性电路可以折叠以安装在 10 毫米的外壳内。

• 汽车系统：车辆中的传感器和控制单元使用柔性 PCB 来承受振动并适合狭小的仪表板空间。它们通常在 -40°C 至 85°C 的温度范围内运行，需要聚酰亚胺等坚固的材料。

• 航空 航天： 卫星和无人机受益于柔性 PCB 的重量减轻，在某些应用中，与刚性板相比，柔性 PCB 可以减少高达 50% 的有效载荷。多层叠层可处理这些系统中的复杂信号路由。

• 消费电子产品：智能手机和可折叠设备使用柔性 PCB 跨铰链连接显示器和组件，在优质设计中支持高达 2 毫米的弯曲半径。

这些示例凸显了柔性 PCB 的多功能性，使其成为解决空间限制和动态要求的工程师的首选。

柔性 PCB 的好处和挑战

柔性 PCB 具有许多优势，但也面临着独特的挑战。了解双方有助于工程师做出明智的决策。

好处

• 节省空间和重量：与刚性板相比，它们可以将设备尺寸减小多达 60%，重量减少 75%，是便携式电子产品的理想选择。

• 提高可靠性：柔性 PCB 的连接器和焊点更少，可降低故障风险，在某些应用中故障率低至 0.1%。

• 成本效益：通过减少组装步骤，他们可以在大批量生产中将制造成本降低 20-30%。

挑战

• 更高的初始成本：柔性 PCB 的设计和材料成本可能比刚性板高 2-3 倍，特别是对于小批量运行。

• 复杂的设计过程：考虑弯曲和应力需要先进的模拟工具和原型设计，从而增加了设计阶段 10-20% 的时间。

• 有限的可修复性：损坏的柔性 PCB 由于其薄而精致的结构而更难修复。

平衡这些因素是决定柔性 PCB 是否适合您的项目的关键。

成功实施柔性 PCB 的技巧

总而言之，以下是确保您的柔性 PCB 项目成功的可行提示：

• 从彻底的原型制作开始，在实际条件下测试弯曲半径和材料耐久性。

• 与您的制造合作伙伴密切合作，使设计规则与他们的能力保持一致，确保走线宽度和叠层配置可行。

• 使用仿真软件分析应力点和信号完整性，特别是对于高速或多层设计。

• 根据应用的热、机械和电气需求确定材料选择的优先级。

• 在设计早期规划加强筋，以支撑组件并防止焊点失效。

通过执行这些步骤，您将有能力在下一个项目中充分利用柔性 PCB 的潜力。

用柔性 PCB 拥抱未来

柔性 PCB 是现代电子产品的游戏规则改变者，提供无与伦比的设计自由度和适应性。通过掌握柔性 PCB 设计规则、了解弯曲半径限制、选择正确的材料以及优化叠层配置，您可以创造出在市场上脱颖而出的创新、可靠的产品。无论您是在从事可穿戴设备、医疗设备还是航空航天系统，本指南中涵盖的原则都将帮助您自信地应对柔性 PCB 设计的复杂性。
