四六层板何来品质全面升级？
99.95%准确率
10年以上资深工程师从源头把控品质，缩短研发周期；
为客户提供性能更稳、质量更高的电路板与更满意的服务。
10年经验
熟悉IPC规范
精通电路板生产工艺
熟悉行业惯例
- 全方位细节优化，电气性能、外形结构、表观三方面尽善尽美
- 全面检查顾客文件设计，帮助顾客找出设计中存在的错误或缺陷
- 发现文件设计中存在的质量隐患，帮助顾客提出设计优化方案
- 从钻孔、线路、外形、拼版方面帮助顾客优化设计，以降低成本
- EQ以标准格式，提供可行性建议供顾客参考、选择
四六层板出货标准
-
应用类型
成品要求高可靠性，品质稳定的用户 -
工程
高级工程师6小时1个 -
板材
生益/KB/rogers/联茂 -
油墨
太阳 -
钻孔
最小孔径0.2mm（孔径公差±0.05mm） -
电镀
沉铜（孔铜厚≥20um） -
线路
不允许补线（最小线宽/线距： 4/4mil） -
阻焊
塞孔(<0.4mm默认塞孔) -
阻焊偏移度
±2mil -
外形尺寸精度
±0.13mm -
翘曲度
0.75% -
测试方式
四线低阻飞针测试 -
包装
有湿度卡 -
出货报告
附出货报告 -
出货检验标准
IPC-A-600G Ⅱ或Ⅲ标准

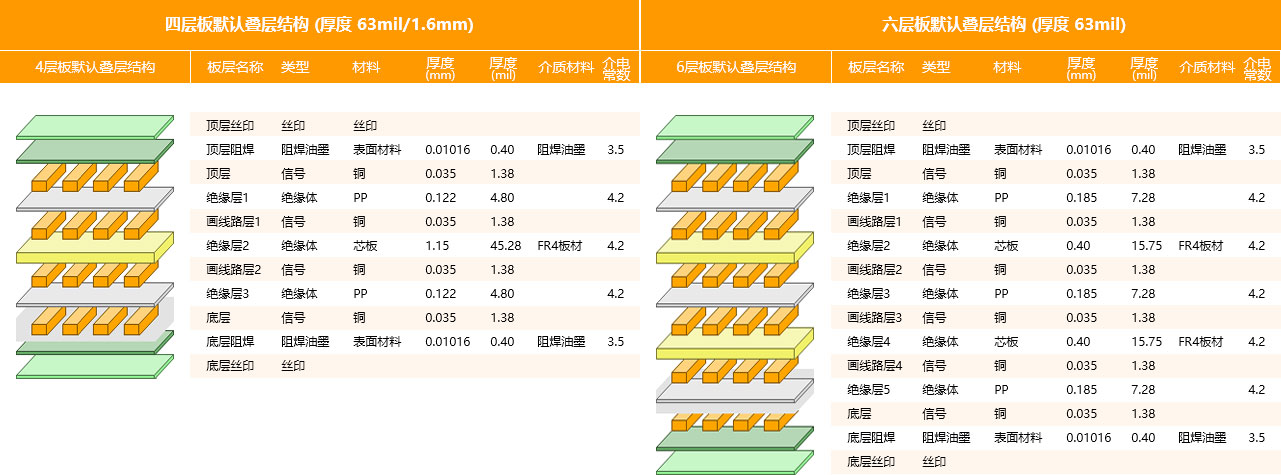

四六层板叠层结构
注：默认叠层结构为1.6mm +/-0.16板厚，如需其它板厚要求，请联系客服!
4大专业出货检测报告-实力保障品质稳定
7*24小时快速响应 求真务实 高质高效
- 成品出货检验报告
- 测试报告

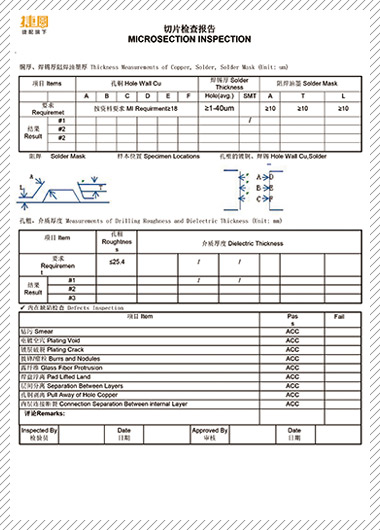

- 切片检查报告
- 可焊性实验报告
四六层板产品展示
四六层板应用领域
精密仪器
数码设备
通讯设备
智能家电
高端厨具
智能汽车

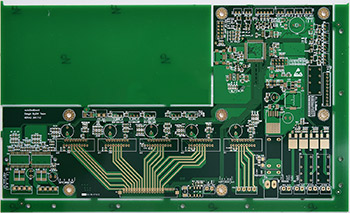

捷配高精度多层板4/6层之一
最小线宽：3.5MIL
最小线隙：4MIL
最小过孔：0.25mm
最小外径：0.45mm
技术特点：此展示板正好显示了NP这个水印，NP为台湾南亚公司的高端板材，过孔塞油处理，阻焊为36T网版印刷，采用LDI及阻焊CCD曝光机制作，原料及更多
捷配高精度多层板4/6层之二
最小线宽：3.8MIL
最小线隙：4MIL
最小过孔：0.25mm
最小外径：0.45mm
过孔塞油处理，阻焊为36T网版印刷，采用LDI及阻焊CCD曝光机制作，原料及更多
捷配高精度多层板4/6层之三
最小线宽：3.5MIL
最小线隙：3.5MIL
最小过孔：0.2 mm
最小外径：0.45mm
技术特点：此板客户自行采用阻抗设计，过孔塞油处理，阻焊为36T网版印刷，采用LDI及阻焊CCD曝光机制作，原料及更多
捷配高精度多层板4/6层之四
最小线宽：3.5MIL
最小线隙：4MIL
最小过孔：0.25mm
最小外径：0.45mm
技术特点：此板客户自行采用阻抗设计，过孔塞油处理，阻焊为36T网版印刷，采用LDI及阻焊CCD曝光机制作，原料及更多
