工业物联网PCB环境适应性设计：抗干扰与长寿命优化

　　一、引言

　　工业物联网设备（如传感器节点、边缘网关、PLC模块）工作环境恶劣，面临强电磁干扰、宽温波动（-40℃~105℃）、潮湿粉尘、振动冲击等挑战，PCB的环境适应性直接决定设备稳定性与使用寿命。当前行业痛点显著：约35%的工业物联网PCB因电磁干扰（EMI），导致数据传输误码率超10%；约28%的PCB因宽温适应性不足，在高低温环境下出现线路断裂、焊点失效；部分设备因PCB寿命不足，运维更换成本增加30%以上。捷配深耕工业物联网PCB领域，通过ISO9001、ISO14001、ISO45001体系认证，其工业级PCB产品通过1000小时盐雾测试、20g振动测试，使用寿命≥10年。本文聚焦工业物联网恶劣环境需求，提供PCB抗干扰与长寿命优化方案，帮助企业打造高可靠工业级设备。

　　二、工业物联网PCB的环境适应性标准与要求

　　2.1环境适应性的核心标准

　　工业物联网PCB需遵循IPC-6012工业级印制板标准、IEC61000电磁兼容性（EMC）标准、ISO16750道路车辆电气电子设备环境标准（工业移动设备参考），关键要求包括：

　　抗电磁干扰：辐射发射≤30dBμV/m（30MHz~1GHz），静电放电（ESD）防护≥8kV（接触放电）；

　　宽温适应性：工作温度-40℃~105℃，热循环测试（-40℃~105℃，1000次）无失效；

　　抗腐蚀：1000小时盐雾测试（5%NaCl溶液）无氧化、腐蚀；

　　抗振动冲击：振动测试（10-2000Hz，加速度20g）、冲击测试（50g，11ms）无焊点脱落、线路断裂；

　　长寿命：使用寿命≥10年，铜箔附着力≥1.5N/mm。

　　2.2工业物联网PCB的核心设计难点

　　强电磁干扰：工业现场电机、变频器等设备产生强电磁辐射，PCB需具备良好的电磁屏蔽与滤波能力；

　　宽温波动：高温导致PCB材料软化、焊点老化，低温导致材料脆裂、线路断裂；

　　恶劣介质腐蚀：工业环境中的潮湿、粉尘、化学气体易导致PCB氧化、漏电；

　　机械应力：设备安装与运行中的振动、冲击易导致PCB结构损伤。

　　捷配通过“材料升级+结构强化+工艺创新”，攻克上述难点，其工业物联网PCB产品已应用于智能制造、智能矿山、智能电网等领域。

　　2.3捷配工业物联网PCB的核心技术支撑

　　捷配选用生益S1141工业级板材（Tg≥180℃）、罗杰斯RO4360高频板材（耐温≥280℃），确保宽温适应性；工艺方面采用“厚铜电镀（2-3oz）+全板阻焊+沉金/硬金表面处理”，增强抗腐蚀与耐磨性；配备日联X-RAY检测机、振动测试机、恒温恒湿试验机等设备，全面验证产品环境适应性；安徽广德、江西上饶两大工业级生产基地，可实现工业PCB批量生产3天交付，6省包邮。

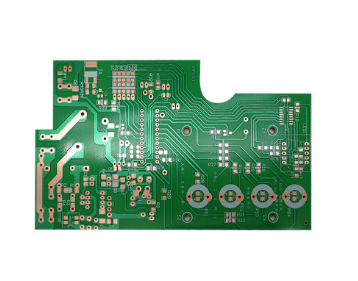

　　三、实操方案

　　3.1抗电磁干扰设计：EMC优化

　　屏蔽设计：

　　操作要点：敏感电路（如传感器信号处理电路）周围设计接地屏蔽墙（宽度≥2mm，铜厚2oz），屏蔽墙接地过孔间距≤5mm，形成闭合屏蔽腔；PCB边缘设计接地边框，增强整体屏蔽效果；

　　工艺要求：屏蔽墙阻焊开窗，便于接地连接，铜箔附着力≥1.5N/mm；

　　滤波设计：

　　操作要点：电源入口处设计EMI滤波器（如共模电感+安规电容），抑制电源线上的电磁干扰；集成电路电源引脚旁就近放置去耦电容（0603封装，容值0.1μF+10μF），距离引脚≤5mm，滤除电源噪声；

　　线路优化：高频信号线路（如以太网、无线通信线路）采用差分对设计，长度差≤5mm，线间距≥3倍线宽，减少电磁辐射；

　　接地设计：

　　操作要点：采用“单点接地+分区接地”结合的方式，数字地、模拟地、电源地分开布局，最终汇聚于单点接地；接地铜皮厚度≥2oz，降低接地电阻。

　　3.2宽温与抗腐蚀设计：环境适配

　　材料选型：

　　操作要点：普通工业环境选用生益S1141板材（Tg≥180℃，吸水率≤0.2%），高温环境（如靠近设备热源）选用罗杰斯RO4360板材（耐温≥280℃）；

　　表面处理：户外或潮湿环境采用沉金工艺（金层厚度≥1.5μm）或硬金工艺（金层厚度≥3μm），增强抗腐蚀能力；

　　结构强化：

　　操作要点：PCB厚度≥1.6mm，增强机械强度；线路转角采用圆弧过渡（半径≥0.5mm），减少低温下应力集中；元器件布局避开板边≥3mm，避免振动导致的焊点脱落；

　　防护工艺：

　　操作要点：户外设备PCB采用三防漆涂覆（厚度≥50μm），防护等级达IP67；PCB边缘采用阻焊覆盖+倒角处理，避免边缘铜箔氧化。

　　3.3抗振动冲击设计：机械可靠性优化

　　焊点强化：

　　操作要点：采用“全包裹式”焊盘设计，增加焊点与PCB的接触面积；重型元器件（如连接器、滤波器）下方设计加强铜皮，通过多个过孔（孔径0.3mm）与接地层互联，增强固定；

　　焊接标准：遵循IPC-J-STD-001焊接标准，焊点IMC层厚度0.5-1.5μm，提升抗疲劳能力；

　　PCB结构优化：

　　操作要点：在PCB薄弱区域（如板边、连接器附近）设计加强筋或增加铜皮面积，增强机械强度；避免PCB上出现大面积镂空，降低振动时的应力集中；

　　测试验证：

　　操作要点：通过捷配振动测试机进行10-2000Hz、20g的振动测试，通过冲击测试机进行50g、11ms的冲击测试，确保无焊点脱落、线路断裂。

　　3.4长寿命设计：可靠性保障

　　铜箔与线路设计：

　　操作要点：电源线路与高频信号线路铜厚≥2oz，增强抗老化与载流能力；线路宽度≥0.2mm，避免长期使用后出现断裂；

　　冗余设计：

　　操作要点：关键信号线路设计冗余线路，避免单点故障；电源线路设计备用过孔，提升导通可靠性；

　　寿命测试：

　　捷配支持：提供加速老化测试服务（150℃，1000小时），预测PCB使用寿命，确保≥10年。

　　工业物联网PCB环境适应性设计的核心是“抗干扰+耐环境+强机械性能”，研发团队需严格遵循工业级标准，从材料、结构、工艺多维度优化。建议：一是优先选用工业级认证板材与具备工业PCB制造能力的服务商（如捷配）；二是强化EMC设计，避免电磁干扰影响数据传输；三是针对具体工业环境（高温、潮湿、振动）进行定制化优化。
