5G 手机 PCB 电磁兼容避坑指南:这些误区让很多人栽了跟头

来源:捷配 时间: 2025/12/10 09:37:59 阅读: 48

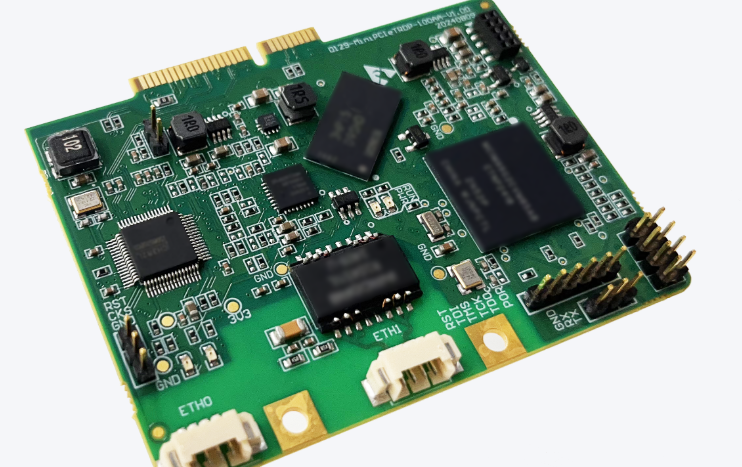

    5G 手机的普及,让电磁兼容(EMC)从 “幕后” 走到了 “台前”。以前 4G 时代还能蒙混过关的设计,到了 5G 时代直接原形毕露。很多厂商花大价钱研发 5G 技术,却在 PCB 的 EMC 设计上栽了跟头,导致手机信号差、功耗高、发热严重,最后被用户吐槽 “伪 5G”。作为行业里摸爬滚打多年的自媒体人,今天就来盘点 5G 手机 PCB 电磁兼容的常见误区,帮你避开这些 “隐形陷阱”。




    首先要明确一个认知:5G 手机的 EMC 设计难度不是简单的 “升级”,而是 “重构”。5G 信号的频率比 4G 高得多,Sub-6GHz 频段的电磁波波长更短,更容易受到干扰;毫米波频段更是对 PCB 设计提出了苛刻要求。而且 5G 手机的功耗更高,电源管理模块产生的杂波也更强烈,再加上手机轻薄化导致的 PCB 空间紧张,电磁干扰的问题被无限放大。


    第一个误区就是 “接地设计一刀切”。很多厂商不管什么电路,都用同一个接地平面,结果就是数字电路的高频杂波窜到模拟电路和射频电路,导致信号失真。就像把菜市场、图书馆、工厂都放在一个大房间里,怎么可能不混乱?捷配的工程师在设计 5G 手机 PCB 时,会采用 “分区接地” 策略:数字地、模拟地、射频地分开布局,最后在单点汇接到主地。这样既能让各电路的干扰信号快速导走,又能避免相互串扰。曾经有个厂商的 5G 手机,就是因为接地设计不合理,导致毫米波信号接收灵敏度不足,后来通过捷配的方案整改后,信号强度提升了 20%。


    第二个误区是 “线路布局随心所欲”。5G 手机的射频线路对布局的要求堪比 “外科手术” 精准。很多工程师为了节省空间,让射频线路绕弯、交叉,甚至和电源线路并行。要知道,射频线路就像手机的 “信号神经”,一旦布局不当,信号衰减会非常严重,还会产生强烈的电磁辐射。捷配在设计时,会让射频线路尽量走直线,长度控制在最短范围内,转弯时采用 45 度角或圆弧过渡,避免信号反射。而且射频线路和电源线路的间距会严格控制在 3 倍线宽以上,中间还会用接地铜皮隔离,就像给两条线路加了 “隔离带”,有效减少干扰。


    第三个误区是 “屏蔽设计越多越好”。有些厂商觉得 EMC 问题就是干扰太多,于是在 PCB 上到处加屏蔽罩,把元器件裹得严严实实。殊不知,不合理的屏蔽设计不仅增加成本和重量,还可能导致散热不良,甚至产生新的干扰。捷配的做法是 “精准屏蔽”:只对射频芯片、功率放大器等敏感元器件进行屏蔽,而且屏蔽罩必须接地良好,不然就成了 “信号牢笼”,反而把干扰困在里面。另外,屏蔽罩的开孔也有讲究,既要保证散热,又不能让电磁波泄露,这可是捷配工程师多年积累的经验。


    第四个误区是 “忽视电源滤波”。5G 手机的电源管理模块是产生电磁干扰的 “重灾区”,开关电源工作时会产生大量高频杂波,如果不进行滤波处理,这些杂波会通过电源线路传遍整个 PCB。很多厂商只在电源输入端加一个滤波电容,觉得就能解决问题,其实远远不够。捷配会采用 “多级滤波” 方案,在电源管理芯片的输入端、输出端都布置不同容值的滤波电容,还会搭配电感组成 LC 滤波电路,就像给电源线路装了 “净水器”,层层过滤杂波。而且电容的布局也有讲究,必须靠近芯片引脚,距离不超过 5mm,才能保证滤波效果。


    第五个误区是 “材料选择图便宜”。有些厂商为了控制成本,选用普通的 FR-4 板材做 5G 手机 PCB,虽然能满足基本的电气性能,但在电磁兼容性上大打折扣。5G 信号传输对板材的介电常数稳定性要求很高,普通板材的介电常数会随频率变化,导致信号传输延迟和衰减。捷配的 5G 手机 PCB 会选用生益 S1130、罗杰斯 RO4350B 等高频板材,这些板材的介电常数稳定,损耗因子低,能有效减少信号衰减和电磁辐射。虽然成本会高一点,但能显著提升 EMC 性能,让手机的信号和稳定性更有保障。



    还要提醒大家,EMC 测试是检验设计效果的关键,不能等到量产了才发现问题。捷配拥有全套的 EMC 测试设备,能模拟手机的实际使用环境,提前排查干扰问题。而且捷配的 DFM 检测工具会在设计阶段就识别出潜在的 EMC 风险,比如线路间距过小、接地不当等,帮助工程师提前整改,避免后期返工。


    5G 手机的 EMC 设计是个系统工程,需要从接地、布局、屏蔽、滤波、材料等多个方面综合考虑,任何一个环节偷懒都可能导致全盘皆输。希望厂商们能避开这些误区,重视 EMC 设计的重要性。捷配作为深耕 PCB 行业多年的企业,在手机 PCB 电磁兼容方面积累了丰富的经验,能为厂商提供从设计到量产的一站式服务,助力 5G 手机行业健康发展。
