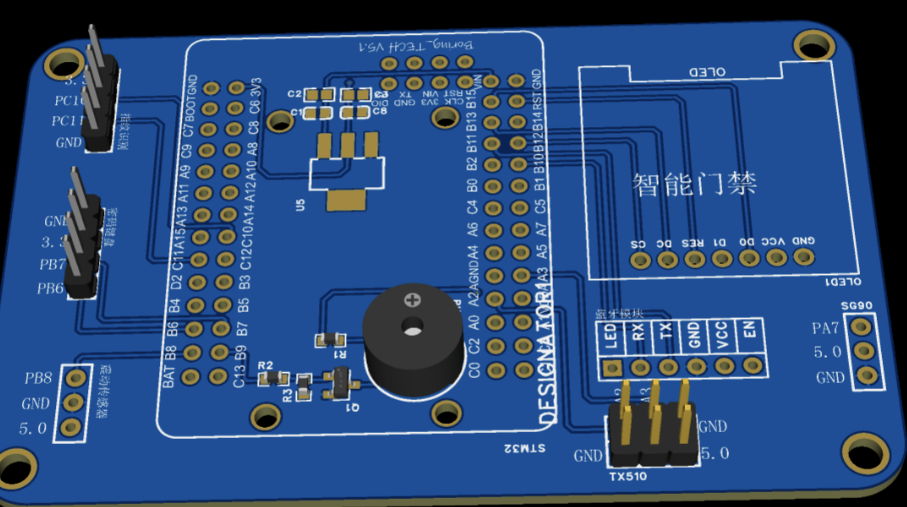

场景需求：工业设备多在 - 20-85℃环境下工作，部分靠近热源的设备（如电机控制器）温度可达 100℃以上，需基材耐受高温且无变形。

基材选择：优先选用高 Tg FR-4 基材（Tg≥170℃，如生益 S1141、Isola 370HR），Tg 越高，基材在高温下的稳定性越好（Tg 以下基材为刚性，Tg 以上变软）。例如，某工业振动传感器 PCB 用普通 FR-4（Tg=130℃），在 85℃环境下工作 3 个月后 PCB 翘曲（翘曲度 0.8%）；改用高 Tg 基材（Tg=170℃）后，翘曲度降至 0.2%，满足工业标准（≤0.5%）。

补充要求：基材的热膨胀系数（CTE）需与铜箔匹配（X/Y 轴 CTE≤18ppm/℃），避免高温下 PCB 分层；耐湿性需达标（IPC-TM-650 2.6.3.3 测试，吸水率≤0.15%），防止潮湿导致线路腐蚀。

场景需求：农业场景高湿（90% RH 以上）、多农药腐蚀，户外场景雨淋、紫外线照射，需基材耐湿、抗紫外线。

基材选择：选用耐湿 FR-4 基材（如松下 R-1766，吸水率≤0.12%）或无卤素基材（符合 IPC-4101 标准，减少卤素离子腐蚀），若需抗紫外线，可在基材表面涂覆抗 UV 涂层（厚度 5-10μm）。例如，某户外路灯控制 PCB 用普通 FR-4，在雨淋环境下 6 个月出现基材分层；改用耐湿基材并涂抗 UV 涂层后，分层时间延长至 5 年。

补充要求：基材的耐化学腐蚀性需达标（浸泡在 5% NaCl 溶液中 24 小时，无明显腐蚀），防止农药、雨水盐分腐蚀基材。

场景需求：智能手环、健康贴片需弯曲变形，且要求轻薄（厚度≤1mm），需柔性基材。

基材选择：选用 PI（聚酰亚胺）柔性基材（如杜邦 Kapton，厚度 0.05-0.1mm），PI 基材的耐弯曲性好（弯曲半径≥5mm，可承受 10000 次以上弯曲），且耐温范围广（-269-260℃）。例如，某智能手环的 FPC 用 PI 基材（厚度 0.08mm），可实现 360° 弯曲，且弯曲 10000 次后线路导通率仍为 100%；若用普通 FR-4 刚性基材，弯曲 10 次即断裂。

补充要求：柔性基材的铜箔需用压延铜（延展性好，断裂伸长率≥15%），避免电解铜（延展性差，易断裂）；基材厚度需均匀（公差 ±0.01mm），确保弯曲时受力均匀。

优势：沉金（金层厚度≥5μm，镍层厚度≥15μm）的耐腐蚀性强（可通过 96 小时盐雾测试，IPC-TM-650 2.6.14），焊接可靠性高（金的导电性好，且与焊锡结合紧密），且表面平整，适合微型元件（0402、0201）贴装。

适用场景：农业（防农药腐蚀）、户外（防雨水盐分）、工业（防高温氧化）物联网 PCB，如土壤墒情传感器、户外定位模块、工业 PLC PCB。

案例：某农业监测 PCB 用 OSP 处理，在潮湿环境下 3 个月铜箔氧化（表面发黑），焊接点脱落；改用沉金处理后，6 个月无氧化，焊接点可靠性提升 90%。

注意事项：沉金层需均匀（厚度偏差≤10%），避免局部金层过薄导致腐蚀；金层不可过厚（≤10μm），否则会增加成本且可能导致 “金脆”（焊接点易断裂）。

喷锡（HASL）：优势是成本低（比沉金低 30%-50%），焊接性好，适合批量生产的智能家居 PCB（如智能插座、温湿度控制器），但表面平整度差（不适合 0201 以下微型元件），且耐腐蚀性一般（盐雾测试 24 小时）。

OSP：优势是成本低、表面平整（适合微型元件），但耐腐蚀性差（需在 6 个月内焊接，否则铜箔氧化），适合生产周期短、室内使用的智能家居 PCB。

选择建议：批量大、成本敏感、元件封装≥0402 的智能家居 PCB 用喷锡；批量小、元件微型化（0201）的用 OSP，且需控制生产周期（从制造到焊接≤3 个月）。

沉金：适合可穿戴设备中需要频繁插拔的接口（如充电接口），金的耐磨性好（插拔次数≥1000 次），且接触电阻低（≤50mΩ），如智能手环的充电 PCB。

镀镍：镍层厚度≥20μm，耐腐蚀性优于 OSP，成本低于沉金，适合可穿戴设备中无需插拔的元件焊接（如传感器、MCU），如健康监测贴片 PCB。

注意事项：柔性 PCB 的表面处理需避免高温（如喷锡温度 240-250℃，可能导致 PI 基材变形），沉金（温度 80-90℃）、镀镍（温度 60-70℃）更适合柔性 PCB。

层压参数：以 4 层高 Tg FR-4 PCB 为例，层压温度 170-180℃（低于基材 Tg 10-20℃，避免基材软化），压力 30-40kg/cm²，保温时间 60-90 分钟，升温速率 2-3℃/min，降温速率 1-2℃/min（避免层间应力导致翘曲）。

质量要求：层压后需通过超声波扫描显微镜（SAM）检测，层间气泡直径≤0.1mm（无气泡为最佳），分层率≤0.1%；PCB 翘曲度≤0.5%（工业 PCB≤0.2%），厚度公差 ±0.05mm。

案例：某工业物联网 PCB 层压时温度过高（190℃），导致基材软化，翘曲度达 1.0%；调整温度至 175℃后，翘曲度降至 0.15%，达标。

层压参数：PI 基材层压温度 120-140℃（PI 的 Tg 较高，但高温会影响柔性），压力 20-30kg/cm²，保温时间 30-45 分钟，采用真空层压（避免空气残留形成气泡）。

特殊要求：柔性 PCB 的层压需使用柔性粘结片（如 PI 粘结片，厚度 0.02-0.05mm），确保层间结合后仍保持柔性；层压后需测试弯曲性能（弯曲半径 5mm，弯曲 1000 次后无分层、线路无断裂）。

案例：某智能手环 FPC 层压时用刚性粘结片，导致弯曲时层间分层；改用柔性 PI 粘结片后，弯曲 10000 次仍无分层。

激光钻孔：用于制作微型过孔（孔径 0.1-0.15mm，甚至 0.08mm），相比机械钻孔（最小孔径 0.3mm），激光钻孔精度更高（位置偏差≤0.01mm），适合高密度布线。例如，某微型传感器 PCB 用激光钻孔制作 0.1mm 盲孔，过孔密度提升 2 倍，PCB 面积缩小 30%。

电镀工艺：微型过孔需电镀铜（厚度≥20μm），确保过孔导通可靠，电镀时需控制电流密度（1-1.5A/dm²），避免过孔内壁铜层不均导致导通不良。例如，某可穿戴 PCB 的微型过孔电镀电流密度过高（2A/dm²），导致孔壁铜层厚度不均（偏差 30%），部分过孔导通电阻超标；调整电流密度至 1.2A/dm² 后，偏差降至 10%，达标。

适用场景：元件密度高（≥100 个元件 /dm²）、尺寸小（≤2cm×2cm）的物联网 PCB，如智能手环、微型 NB-IoT 传感器。

制造要求：线路宽度 / 线距≤0.1mm，过孔孔径≤0.15mm，层数 4-8 层，需符合 IPC-2226 HDI 标准；生产后需测试过孔导通率（100% 导通）、线路绝缘电阻（≥10¹²Ω）。

适用场景：农业（高湿、农药）、户外（雨淋、紫外线）、工业（油污、粉尘）物联网 PCB，如土壤传感器、户外路灯控制 PCB。

工艺要求：

三防漆类型：丙烯酸型（成本低、易维修，适合室内外）、硅酮型（耐温性好，适合工业高温场景）、聚氨酯型（耐腐蚀性好，适合农业）；

涂覆厚度：10-30μm（过薄防护不足，过厚影响散热），涂覆均匀（厚度偏差≤20%）；

固化方式：常温固化（24 小时，适合柔性 PCB）或高温固化（80-100℃，30 分钟，适合刚性 PCB）。

案例：某户外物联网 PCB 未涂三防漆，在雨淋环境下 6 个月线路腐蚀；涂覆 20μm 厚的丙烯酸三防漆后，腐蚀时间延长至 5 年，且维修时可通过酒精擦拭去除三防漆。

适用场景：工业物联网 PCB（强电磁干扰）、医疗物联网 PCB（低辐射要求），如工业 PLC、医疗监护仪 PCB。

工艺要求：

屏蔽罩材质：马口铁（成本低，适合一般场景）、不锈钢（耐腐蚀性好，适合户外）、铜（屏蔽效能高，适合医疗）；

安装方式：焊接在 PCB 的屏蔽罩焊盘上（焊盘宽度≥0.5mm），确保接触紧密（屏蔽效能≥60dB，测试频率 100MHz-1GHz）；

散热设计：若屏蔽区域有发热元件（如 CPU、电源芯片），屏蔽罩需开散热孔（孔径 0.5-1mm，孔间距 2-3mm），避免元件过热。
