铜箔类型：采用 “高导电率电解铜箔”（导电率≥98% IACS，普通铜箔为 95% IACS），或 “退火铜箔”（降低铜箔晶粒边界电阻），导体损耗可减少 15%-20%；

表面粗糙度：高频信号会产生 “趋肤效应”（电流集中在铜箔表面），铜箔表面粗糙度（Ra）需≤0.3μm（普通铜箔 Ra=0.5-1.0μm），粗糙度过高会增加信号散射，导致损耗上升。例如，Ra=0.2μm 的铜箔比 Ra=0.8μm 的铜箔，10GHz 频段的导体损耗减少 25%。

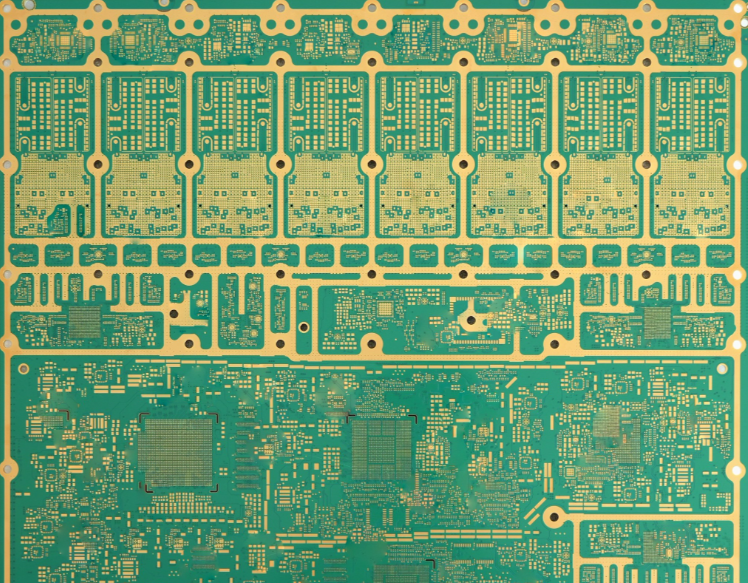

屏蔽腔设计：在射频线路区域设计金属屏蔽腔（如贴装屏蔽盖），将辐射损耗控制在≤0.1dB/inch；

接地平面优化：采用 “完整接地平面”（无开槽、无断点），接地平面与射频线路的距离≤0.2mm，形成 “微带线” 结构，减少信号向空间辐射。某 5G 手机射频 PCB 通过完整接地平面设计，辐射损耗从 0.15dB/inch 降至 0.08dB/inch，信号传输效率提升 5%。

布线规则：差分对长度差≤3mm（避免时延差导致信号 skew），间距均匀（偏差≤0.1mm），避免过孔（过孔会导致阻抗突变，增加串扰）；

阻抗控制：差分对的特征阻抗通常为 100±1Ω（如 USB 3.2、PCIe 4.0），需通过调整线路宽度（如 0.2mm）与间距（如 0.3mm）、基材厚度（如 0.4mm）实现精准控制。某 5G 基站 CPRI 接口 PCB，因差分对长度差达 5mm，导致信号 skew 超 20ps，数据误码率从 10⁻¹²（合格）升至 10⁻⁹，调整长度差至 2mm 后，误码率恢复正常。

线路间距：高速线路与相邻线路的间距≥3 倍线路宽度（如线路宽度 0.2mm，间距≥0.6mm），间距越大，串扰越小；

地线隔离：在高速线路与普通线路间布置地线，形成 “隔离带”，串扰可减少 10-15dB；

层间隔离：将高速线路与普通线路布置在不同层，中间用接地平面隔离，避免层间串扰。某 5G 手机主板 PCB，高速 USB 线路与普通 GPIO 线路间距仅 0.3mm，NEXT 达 - 38dB（超标），增加地线隔离后，NEXT 降至 - 48dB，符合要求。

基材选择：采用低 CTE 基材（如陶瓷填充基材，X/Y 方向 CTE=12ppm/℃），或在基材中添加玻璃纤维增强（如高 Tg FR-4，Tg≥170℃）；

埋置铜块：在高功率元件（如 PA 模块）下方埋置铜块，铜块的 CTE（16.5ppm/℃）与元件（如铝壳 PA 模块，CTE=17ppm/℃）接近，减少热应力。某基站 PCB 在 - 40-55℃循环测试（1000 次）中，未埋置铜块的 PCB 焊点开裂率达 8%，埋置铜块后降至 1%。

板厚设计：基站 PCB 板厚≥2.0mm（普通 PCB≤1.6mm），增加刚性；

加强筋与固定孔：在 PCB 边缘设计金属加强筋，或增加固定孔数量（每 10cm² 至少 1 个固定孔），减少振动位移；

元件布局：重型元件（如连接器、散热器）靠近固定孔，避免振动时产生力矩导致 PCB 变形。某车载 5G 模组 PCB，因未设计加强筋，振动测试后 PCB 变形量达 0.5mm（标准≤0.2mm），添加加强筋后变形量降至 0.15mm。

阻焊层：采用 “无卤素阻焊油墨”（如太阳油墨 PSR-4000），厚度≥25μm（普通 PCB≤20μm），附着力≥7N/cm（IPC 标准≥5N/cm），避免潮气渗入；

表面处理：采用 “沉金 + OSP” 复合处理（沉金层厚度 1-3μm，OSP 层厚度 0.5-1μm），沉金耐腐蚀性好，OSP 成本低，复合处理兼顾可靠性与成本；

防潮涂层：基站 PCB 可涂覆 “三防漆”（如丙烯酸型），厚度 20-30μm，耐盐雾测试（96 小时）无腐蚀。某户外 5G CPE PCB，仅用 OSP 处理，6 个月后线路氧化率达 5%，改用沉金 + OSP 后，氧化率降至 0.1%。
