物联网低功耗 PCB 设计实战-续航与可靠性双优方案

一、引言

二、物联网低功耗 PCB 的关键要求

2.1 低功耗 PCB 的核心技术标准

2.2 低功耗 PCB 的核心设计痛点

1. 功耗控制矛盾：低功耗要求精简线路、减小铜厚，但过细线路会导致导通电阻增大，反而增加功耗；
2. 无线信号兼容：物联网设备集成 Wi-Fi、蓝牙、LoRa 等无线模块，PCB 需兼顾低功耗与阻抗匹配，避免信号衰减；
3. 环境适应性要求：户外设备面临高低温、湿度、振动等复杂环境，PCB 需在低功耗设计基础上保障结构强度；
4. 续航与成本平衡：采用高端低功耗材料会增加成本，需在续航与成本间找到最优解。

2.3 捷配低功耗 PCB 的核心技术支撑

三、物联网低功耗 PCB 全流程优化

3.1 材料选型：低损耗与低功耗适配

1. 基材选择：
   • 操作要点：普通物联网设备选用生益 S1130 FR-4 板材（Tg≥140℃），介电损耗低，可减少信号传输功耗；低功耗无线设备（如 LoRa 网关）选用罗杰斯 RO4350B 高频板材（损耗因子 0.0037@10GHz），降低无线信号衰减带来的额外功耗；
   • 数据标准：板材需符合 RoHS 环保要求，吸水率≤0.2%，确保户外环境下的稳定性；
2. 铜箔选择：
   • 操作要点：静态功耗敏感设备（如智能传感器）选用 0.5oz（17.5μm）薄铜箔，减小线路寄生电阻；需要承载一定电流的设备（如无线网关）选用 1oz（35μm）铜箔，平衡功耗与载流能力；
   • 工艺保障：捷配采用高精度电解铜箔，铜厚公差 ±10%，避免铜厚不均导致的功耗波动。

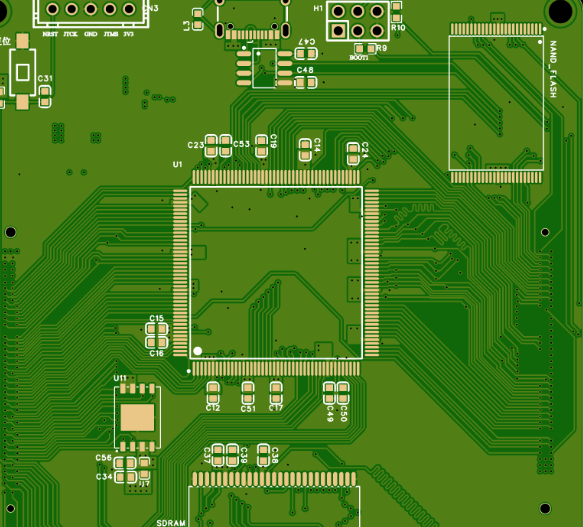

3.2 线路与布局设计：功耗精准控制

1. 线路优化：
   • 操作要点：电源线路宽度根据电流大小设计，10mA 以下电流对应线宽≥0.1mm，100mA 以下对应≥0.2mm，避免过细线路导致电阻增大；信号线路尽量短直，减少布线长度，降低传输功耗；
   • 标准参考：参照 IPC-2221 标准，线路间距≥0.1mm，避免漏电损耗；
2. 布局设计：
   • 操作要点：低功耗芯片（如 MCU、传感器）与无线模块（如蓝牙芯片）近距离布局，减少信号传输距离；电源管理芯片（PMIC）靠近 MCU，缩短供电线路，降低压降损耗；
   • 分区布局：将 PCB 划分为 “低功耗区”（MCU、传感器）和 “高功耗区”（无线模块、接口电路），分区供电，高功耗区闲置时可断电，减少整体功耗。

3.3 电源网络设计：稳定供电与功耗优化

1. 电源线路设计：
   • 操作要点：采用 “星形供电” 架构，避免不同模块之间的供电干扰；核心电源（如 MCU 核心电压 3.3V）线路采用铺铜设计，增强电流承载能力，降低压降；
   • 去耦电容配置：在每个芯片电源引脚旁就近放置去耦电容（0402 封装，容值 0.1μF+10μF），距离引脚≤5mm，抑制电源噪声，减少动态功耗；
2. 低功耗休眠设计：
   • 操作要点：PCB 预留休眠唤醒接口，闲置模块的供电线路设计开关电路（如 MOS 管），通过 MCU 控制断电；
   • 捷配支持：提供电源网络 DFM 检测服务，通过智能 CAM 系统分析供电线路压降，优化线路宽度与布局。

3.4 环境适应性强化：户外场景适配

1. 防护设计：
   • 操作要点：户外物联网 PCB 表面处理采用沉金工艺（金层厚度≥1.2μm），增强抗腐蚀、抗氧化能力；PCB 边缘设计防水槽，配合外壳实现 IP67 防护；
   • 工艺优化：阻焊油墨选用耐高温、耐紫外线型（太阳无卤阻焊），避免户外环境下老化脱落；
2. 结构强化：
   • 操作要点：PCB 厚度≥1.6mm，增强机械强度；元器件布局避开板边≥3mm，避免振动导致的焊点脱落；
   • 测试验证：通过捷配 MU 可程式恒温恒湿试验机进行 - 40℃~85℃热循环测试，确保宽温环境下的可靠性。
