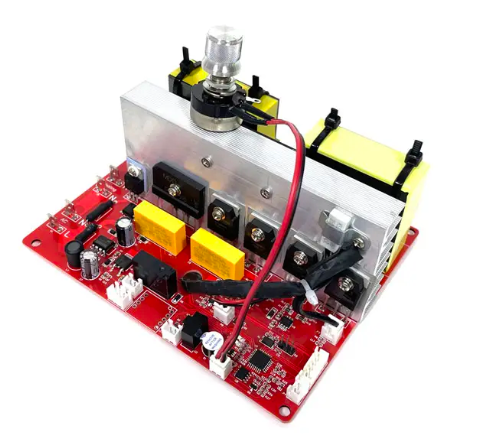

超声诊断仪是医院最 “灵活” 的影像设备 —— 它无需辐射，可实时观察胎儿活动、心脏跳动或脏器血流，从急诊床旁到妇产科诊室，都能快速提供诊断依据，而这些 “实时影像” 的核心，是 PCB 对超声信号的 “零延迟” 传输。超声的工作流程是：探头发射超声波→接收人体组织回波→将声波信号转化为电信号→经 PCB 传输至主机处理→显示为实时影像，整个过程需在毫秒级（ms）内完成 —— 若 PCB 的信号传输延迟超过 20ms，影像会出现 “卡顿”（如心脏超声中，心肌收缩与影像不同步）；若信号在传输中出现衰减，细微的回波信号（如早期甲状腺结节的边界）会被丢失，导致漏诊。今天我们就来科普，超声诊断仪的信号传输有哪些难点，以及 PCB 如何实现 “零延迟、低损耗” 的信号链。

先看超声探头的 “信号采集” 环节：超声探头是超声设备的 “前端”，内部搭载数十至数百个压电陶瓷元件（如凸阵探头通常有 128 个元件），每个元件负责发射与接收超声波，并将声波信号转化为微弱的电信号（幅度仅几十至几百微伏 μV）。这些电信号需通过 PCB 快速传输至探头内部的前置放大器 —— 若 PCB 的线路电阻过大，微弱信号会被损耗；若 PCB 的线间干扰严重，不同元件的信号会相互串扰，导致影像出现 “杂波”。例如某便携式超声仪的探头 PCB，因线宽过窄（0.1mm）导致线路电阻增加，原本能清晰显示的 3mm 甲状腺结节，影像中模糊成 “光斑”，后期将线宽优化至 0.2mm 后，信号损耗降低 50%，结节边界清晰可见。此外，超声探头需频繁弯曲（如腔内超声探头），探头内部的 PCB 需采用 “柔性 PCB（FPC）”—— 普通刚性 PCB 无法弯曲，而柔性 PCB 采用聚酰亚胺基材，可在弯曲半径≥3mm 的情况下反复折叠，同时保持信号传输稳定。某妇产科超声仪的探头，因柔性 PCB 的基材耐弯折性不足，使用 1 年后出现线路断裂，无法采集信号，更换耐弯折聚酰亚胺基材的 FPC 后，使用寿命延长至 3 年以上。

再看信号从 “探头到主机” 的传输环节：超声信号经前置放大后，需通过 PCB 传输至主机的信号处理模块，这一过程中信号频率会提升至几十 MHz（如彩色多普勒超声的信号频率可达 60MHz），高频信号的 “阻抗匹配” 成为关键 —— 若 PCB 的阻抗与探头、主机的阻抗不匹配（如设计阻抗 50Ω，实际偏差 ±10%），高频信号会出现 “反射”，部分信号无法传输至主机，导致影像分辨率下降。例如某心脏超声仪，因 PCB 阻抗偏差达 ±12%，彩色多普勒血流影像中出现 “血流中断” 的假象，医生误判为血管堵塞，后期调整 PCB 的阻抗控制（偏差≤±5%）后，血流影像恢复正常，确诊为 “血流缓慢”。此外，超声设备多为便携式（如急诊床旁超声），PCB 需具备 “小型化” 特性 —— 主机内部空间有限，PCB 需在有限面积内实现多层线路布局（如 8 层或 12 层），同时保证散热性能（高频信号传输会产生热量），避免高温导致信号衰减。某便携式超声仪的主机 PCB，因多层布局时未预留散热通道，工作 1 小时后温度升至 55℃，信号传输效率下降 20%，后期在 PCB 中增加散热过孔（孔径 0.3mm）与铜箔散热层后，温度降至 40℃，信号传输稳定。

最后是 “信号处理到显示” 的环节：主机处理后的信号需通过 PCB 传输至显示屏，这一过程虽为低频信号（几 MHz），但需确保 “同步性”—— 若信号传输延迟不同步，影像会出现 “撕裂”（如实时超声中，脏器活动的上下帧衔接错位）。因此，PCB 需采用 “等长布线” 设计 —— 不同线路的传输长度偏差≤1mm，确保所有信号同时到达显示屏。例如某超声仪的显示 PCB，因等长布线偏差达 3mm，影像中出现 “水平撕裂线”，调整布线长度后，撕裂现象消失，影像恢复流畅。

针对超声诊断仪的 “实时信号链” 需求，捷配推出了超声专用医疗级 PCB 解决方案：探头内部采用耐弯折聚酰亚胺柔性 PCB（FPC），弯曲半径可达 2mm，支持 10 万次以上弯折无故障；信号传输 PCB 选用低损耗基材（tanδ≤0.003），阻抗控制偏差≤±5%，确保高频信号零反射；主机 PCB 采用 8-12 层等长布线设计，预留散热过孔与铜箔散热层，满足小型化与散热需求。同时，捷配的超声专用 PCB 通过 ISO13485 认证与耐化学性测试（75% 酒精擦拭 100 次无损伤），可适配凸阵、线阵、腔内等不同类型的超声探头，以及便携式、台式等不同规格的超声设备，确保从信号采集到显示的全流程 “零延迟、低损耗”，为医生提供实时、清晰的超声影像，助力快速诊断。
