PCB 布局布线抗干扰指南：关键原则与常见误区规避

一、引言

二、核心技术解析：布局布线抗干扰的底层逻辑

2.1 布局布线干扰的本质

• 电磁耦合：元器件间距过近、信号线平行走线过长，会形成电容性与感性耦合，串扰幅值随耦合长度增加而增大；
• 回流路径：信号回流路径越长、环路面积越大，辐射干扰越强（辐射强度与环路面积平方成正比），地弹噪声越严重；
• 阻抗突变：过孔过多、线宽变化、布线转角不当，会导致传输线阻抗突变，引发信号反射，影响信号完整性。

2.2 核心设计原则与标准依据

• 分区布局原则：按信号类型分区（数字区、模拟区、功率区、接口区），干扰源（如开关电源、电机驱动）与敏感电路（如模拟信号、传感器）间距≥10cm，符合 IPC-2221 第 5.2 条款；
• 最短路径原则：信号线路与电源线路尽量缩短，避免绕线，减少传输延迟与干扰耦合，数字信号线路长度≤10cm（频率≥1GHz 时）；
• 最小环路原则：信号与回流路径形成的环路面积≤1cm²，高频信号（≥100MHz）环路面积≤0.5cm²，符合 IEC 61000-4-3 辐射标准；
• 低阻接地原则：接地线路铜厚≥2oz，接地过孔间距≤5mm，接地平面阻抗≤1mΩ/cm²，符合 IPC-6012 接地标准。

2.3 捷配布局布线优化的技术支撑

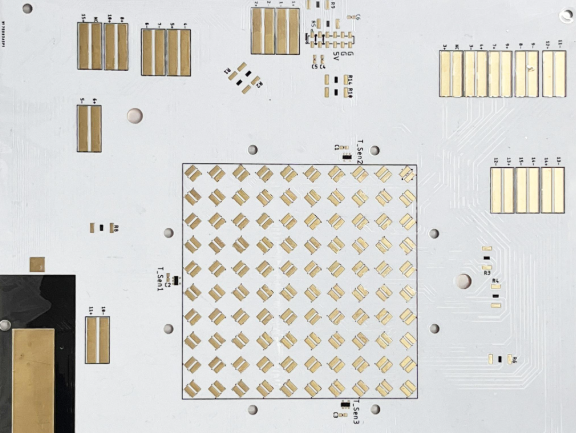

三、实操方案：布局布线抗干扰关键原则落地

3.1 分区布局：隔离干扰源与敏感电路

1. 分区规划：
   • 操作要点：按信号类型划分功能区，数字区（MCU、逻辑电路）、模拟区（运放、传感器）、功率区（MOS 管、电源模块）、接口区（连接器、滤波器）边界清晰，隔离带宽度≥2mm；
   • 布局顺序：先布局核心元器件（如 CPU、FPGA），再布局电源模块，最后布局接口元器件；干扰源（功率模块、开关电源）放置在 PCB 边缘，远离敏感电路；
   • 间距要求：数字区与模拟区间距≥5cm，功率区与其他区域间距≥10cm，高频振荡器与敏感电路间距≥8cm；
2. 电源与地分区：
   • 操作要点：多电压域（3.3V、1.8V、0.8V）采用分区电源层，边界设置隔离带，避免不同电压域干扰；
   • 接地分区：数字地、模拟地、电源地分开布局，仅在电源处单点连接，形成 “星形接地” 结构，避免接地环路；
   • 捷配建议：通过 DFM 检测工具验证分区合理性，确保干扰源与敏感电路隔离效果。

3.2 布线优化：最短路径与最小环路

1. 信号线布线：
   • 操作要点：信号线尽量走直线，避免绕线，长度≤10cm（频率≥1GHz）；高频信号（≥100MHz）采用微带线或差分线布线，避免长距离平行走线（平行长度≤5mm）；
   • 转角处理：采用 45° 角或圆弧过渡，避免 90° 角（90° 角会导致阻抗突变与辐射增强）；差分线转角需保持长度一致，避免差分 skew；
   • 过孔控制：高频信号线过孔数量≤2 个，过孔间距≥5mm，避免过孔过多导致阻抗突变；
2. 电源线路布线：
   • 操作要点：电源线路尽量短、粗，1A 电流对应 1mm 线宽（铜厚 1oz），2A 电流对应 2mm 线宽或铜厚 2oz；电源线路避免与信号线交叉，若无法避免，采用垂直交叉（减少耦合长度）；
   • 去耦电容布线：去耦电容靠近芯片电源引脚，线路长度≤5mm，接地端直接连接接地层，形成最小回流环路；
3. 回流路径优化：
   • 操作要点：信号线下方设置完整接地平面，确保信号回流路径最短；高频信号线与接地平面紧密耦合，介质层厚度≤0.2mm；
   • 差分线回流：差分线的回流路径为两根差分线之间的区域，需保持差分线间距一致，避免回流路径扭曲。

3.3 接地布线：低阻抗与单点互联

1. 接地平面设计：
   • 操作要点：采用完整接地平面（而非接地线条），接地平面铜厚≥2oz，增强导通性与散热；接地平面无大面积镂空，避免回流路径受阻；
   • 接地过孔：接地过孔间距≤5mm，核心电路周围接地过孔间距≤3mm，确保接地平面低阻抗；
   • 分区接地互联：数字地、模拟地、电源地在电源处单点互联，互联点采用粗铜带（宽度≥5mm），降低互联阻抗；
2. 接地线路布线：
   • 操作要点：模拟电路接地线路尽量粗、短，避免与数字电路接地线路共享，模拟地接地电阻≤1mΩ；
   • 敏感电路接地：传感器、运放等敏感电路采用 “星形接地”，所有接地都连接到该电路的专用接地点，再通过单点连接到主接地平面；
   • 测试验证：通过阻抗分析仪测量接地平面阻抗，确保≤1mΩ/cm²。

3.4 常见误区规避：避开布局布线 “雷区”

1. 误区一：元器件间距过近
   • 风险：电磁耦合增强，串扰超标；
   • 规避方案：元器件间距≥0.5mm（常规封装），敏感电路元器件间距≥1mm，干扰源与敏感电路间距≥5cm；
2. 误区二：90° 角布线
   • 风险：阻抗突变，辐射增强；
   • 规避方案：采用 45° 角或圆弧过渡，圆弧半径≥0.5mm；
3. 误区三：接地线条代替接地平面
   • 风险：接地阻抗大，地弹噪声严重；
   • 规避方案：高频电路（≥100MHz）必须采用接地平面，低频电路可采用接地网格（网格尺寸≤5mm）；
4. 误区四：过孔随意布局
   • 风险：阻抗突变，信号反射；
   • 规避方案：高频信号线过孔数量≤2 个，过孔直径≥0.3mm，过孔周围设计接地过孔；
5. 误区五：电源线路与信号线平行走线
   • 风险：耦合干扰，电源纹波影响信号；
   • 规避方案：电源线路与信号线垂直交叉，或间距≥3mm。
