开关电源 PCB 常见问题与解决方案：从 EMI 到炸板的实战解析
来源：捷配
时间: 2025/10/17 10:35:23
阅读: 76
开关电源 PCB 设计中，“EMI 超标、效率低、输出纹波大、炸板” 是四大高频问题，多数工程师需 2~3 次迭代才能解决。这些问题并非单纯的元件选型错误，更多源于 PCB 的布局、接地、热管理不当 —— 例如某电源炸板并非 MOS 管质量差，而是功率回路布线过长导致尖峰电压击穿。解决问题需 “现象定位→根因分析→针对性整改”，而非盲目替换元件。?
一、问题 1：EMI 超标（辐射 / 传导噪声超标准）?
现象表现?
EMI 测试中，辐射噪声（30MHz~1GHz）超 CISPR 22 Class B 标准（如 30MHz 处达 58dBμV/m，标准 54dBμV/m），或传导噪声（150kHz~30MHz）超 EN 55022 标准，导致电源无法通过认证。?
根因分析?
- 功率回路面积过大：高频开关电流（如 1MHz/10A）在大回路（＞10cm²）中产生强磁场辐射，是辐射 EMI 的主因；?
- 接地混乱：功率地（PGND）与信号地（SGND）多点连接，形成接地环路（面积＞5cm²），耦合外部干扰，同时自身辐射；?
- 驱动线 / 反馈线未屏蔽：MOS 管驱动线（高频信号）未包地，辐射噪声；反馈线靠近功率回路，耦合噪声导致 PWM 波形失真，间接加剧 EMI。?
解决方案?
- 缩小功率回路面积：?
- 重新布局功率元件（MOS 管、电感、电容），确保回路长度＜15mm，面积＜5cm²；?
- 案例：某反激电源功率回路面积 18cm²，辐射噪声 58dBμV/m；缩小至 4cm² 后，噪声降至 51dBμV/m，达标。?
- 优化接地：?
- 采用 “单点接地”：PGND、SGND、FGND（屏蔽地）在输入电容负极处单点连接，切断接地环路；?
- 高频滤波电容（100nF）的接地引脚＜3mm，形成 “电容→地” 小回路，增强对高频噪声的滤波。?
- 屏蔽敏感线路：?
- MOS 管驱动线采用 “包地” 设计：驱动线两侧铺接地铜箔，每 5mm 打 1 个过孔，屏蔽辐射；?
- 反馈线远离功率回路（间距≥10mm），避免平行布线（平行长度＜5mm），减少耦合。?
二、问题 2：电源效率低（满载效率＜85%）?
现象表现?
100W 电源满载时输出功率仅 80W，效率 80%（目标 90%），同时 PCB 发热严重（功率元件温度超 120℃）。?
根因分析?
- 铜损过大：功率回路铜箔过细（如 3A 电流用 1mm 宽 1oz 铜箔，电阻 0.015Ω/m，铜损 = I²R=0.135W/m）、过长（＞20mm）；?
- 开关损耗过大：MOS 管驱动线过长（＞10mm），导致驱动延迟，开关时间延长（从 10ns 增至 50ns），开关损耗增加；?
- 散热不足：MOS 管 / 整流管温度超 125℃，导通电阻增大（如 MOS 管导通电阻从 0.1Ω 增至 0.2Ω，导通损耗翻倍），形成 “发热→电阻增大→更热” 的恶性循环。?
解决方案?
- 降低铜损：?
- 功率回路铜箔改为 2oz（70μm），线宽按 “1A 对应 1.5mm” 设计（3A 用 4.5mm 宽），长度＜10mm；?
- 案例：某 Buck 电源功率回路铜箔 1mm 宽 1oz，铜损 2.5W；改为 4.5mm 宽 2oz，铜损降至 0.4W，效率提升 5%。?
- 减少开关损耗：?
- MOS 管驱动电阻靠近栅极（距离＜3mm），驱动线短而直（＜5mm），降低驱动延迟；?
- 选用低导通电阻 MOS 管（如从 0.1Ω 换为 0.05Ω），导通损耗减半。?
- 强化散热：?

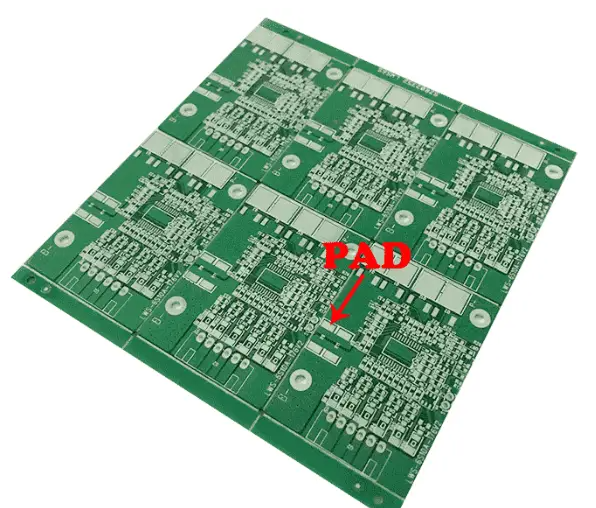

- MOS 管 / 整流管焊盘面积扩大至 3 倍封装面积，加 2oz 散热铜箔 + 5 个热过孔，贴 5W/(m?K) 导热垫 + 散热片；?
- 案例：MOS 管温度从 140℃降至 85℃，导通电阻恢复 0.1Ω，导通损耗减少 50%。?
三、问题 3：输出纹波大（纹波＞200mV，标准 50mV）?
现象表现?
12V 输出电源，示波器测量输出纹波峰峰值达 250mV，导致后端负载（如 MCU）工作不稳定，频繁复位。?
根因分析?
- 输出电容布局不当：高频去耦电容（100nF 陶瓷电容）远离负载，连线＞10mm，无法抑制高频纹波；?
- 电感 / 电容选型与布局不匹配：电感值过小（如 10μH，无法滤除 100kHz 纹波），或输出电容容量不足（如 220μF，无法吸收大电流波动）；?
- 反馈回路耦合噪声：反馈分压电阻靠近功率回路，耦合噪声导致 PWM 占空比波动，输出电压跟随波动。?
解决方案?
- 优化输出电容布局：?
- 100nF 高频电容贴近负载引脚（距离＜5mm），220μF 电解电容贴近电感输出端（距离＜5mm），形成 “电感→高频电容→负载” 的短路径；?
- 案例：某电源高频电容距离负载 15mm，纹波 250mV；调整至 3mm 后，纹波降至 80mV。?
- 匹配电感电容参数：?
- 电感值增大（如从 10μH 换为 22μH），增强对低频纹波的滤波；?
- 输出电容并联 2 个 100nF 陶瓷电容（高频）+1 个 470μF 电解电容（低频），覆盖宽频率范围纹波。?
- 隔离反馈回路：?
- 反馈分压电阻远离功率回路（间距≥15mm），反馈线用屏蔽线或包地，减少噪声耦合；?
- 在反馈回路串联 100Ω 电阻 + 1nF 电容，构成 RC 滤波，抑制高频噪声。?
四、问题 4：电源炸板（上电后 MOS 管 / 整流桥烧毁）?
现象表现?
电源上电瞬间，MOS 管或整流桥冒烟烧毁，PCB 铜箔熔断，多发生在首次调试或量产初期。?
根因分析?
- 功率回路短路：MOS 管漏极与源极之间 PCB 爬电（间距＜3mm），或焊接时锡珠导致短路；?
- 尖峰电压击穿：功率回路布线过长（＞20mm），高频开关产生的尖峰电压（如 100V）超过 MOS 管耐压（如 600V MOS 管实际承受 700V）；?
- 驱动失效：驱动电阻开路，MOS 管栅极无驱动信号，处于截止状态，电感能量无法释放，电压骤升击穿 MOS 管。?
解决方案?
- 排查短路与安规间距：?
- 检查 MOS 管漏极 - 源极、整流桥引脚间的 PCB 间距，确保≥6mm（AC 220V 场景），无锡珠、铜箔毛刺；?
- 案例：某电源 MOS 管漏源间距 2mm，上电后爬电短路；调整至 6mm 后，无炸板现象。?
- 抑制尖峰电压：?
- 在 MOS 管漏极与地之间并联 RC 吸收电路（R=10Ω，C=100nF），抑制尖峰电压；?
- 缩短功率回路长度（＜10mm），减少寄生电感（寄生电感会产生 Ldi/dt 尖峰电压）。?
- 验证驱动回路：?
- 上电前用万用表测量驱动电阻阻值，确保无开路；?
- 示波器监测 MOS 管栅极波形，确保驱动电压达标（如 12V 驱动，实际 11.5~12.5V）。?
开关电源 PCB 问题的解决需 “精准定位”—— 某工程师将 EMI 超标归咎于滤波电容不足，追加 10 个电容后仍未达标，最终发现是功率回路面积过大，缩小回路后 EMI 立即达标。可见，从 PCB 设计的核心要素（布局、接地、热管理）入手，才能高效解决问题，避免走弯路。?
