工业控制 PCB 技术选型指南：核心需求

一、工业控制 PCB 的三大核心选型维度

1. 基材选型：匹配工况稳定性需求

• 常规工业场景（如车间机床）：优先选用高 TG FR4 基材（玻璃化转变温度≥170℃），搭配太阳无卤阻焊油墨，既能耐受设备长期运行的中高温，又符合环保要求，避免粉尘环境下涂层脱落；
• 恶劣工况（如冶金、化工）：需升级为耐化学腐蚀基材（如聚酰亚胺基板），其耐酸碱性强，可抵御车间腐蚀性气体侵蚀；若涉及高频信号传输（如工业以太网通信），则选用罗杰斯高频基板，减少信号衰减；

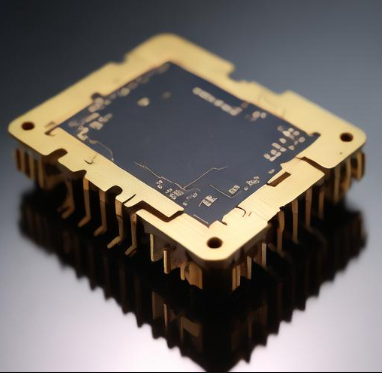

• 高功率场景（如电机驱动）：采用铝基板或铜基板，利用金属基材快速传导功率器件热量，降低 IGBT、继电器等元件的温升，避免过热烧毁。

2. 工艺精度：保障信号与电流可靠性

• 线宽与线距：最小线宽 / 线距需达到 0.076mm（3mil/3mil），确保传感器微弱信号（如 mA 级电流）稳定传输；大电流回路（如电机驱动）线宽需按电流密度（建议≤3A/mm²）设计，例如 20A 电流需搭配≥7mm 宽铜线，防止线路过热；
• 孔铜与铜厚：电镀孔铜厚度需控制在 25-100um，内层 / 外层铜厚可选用 1oz-6oz，增强电流承载能力与散热效率，避免过孔因长期通流导致铜层氧化、接触电阻增大；
• 阻抗控制：工业以太网、伺服电机通信等高频信号回路，需精准控制阻抗（如 50Ω、100Ω），偏差≤±10%，减少 EMC 干扰，确保设备间通信延迟≤1ms。

3. 结构设计：适配功能与安装需求

• 多层板设计：建议采用 4-12 层板结构，将信号回路、电源回路、接地回路分层布局，例如外层布置大电流驱动线路，内层设置接地屏蔽层，降低不同回路间的干扰；
• 散热结构优化：在功率器件焊接区域采用 “铜皮加厚 + 导热孔” 设计（铜厚≥3oz，导热孔间距≤5mm），将热量快速传导至设备外壳；若空间允许，可预留散热片安装位，进一步提升散热效率；
• 安装兼容性：PCB 边缘需预留精准定位孔（孔径公差 ±0.05mm），确保与设备外壳、连接器的装配精度；针对振动场景（如机床），可在 PCB 四角增加补强板，增强机械韧性。

二、捷配：工业控制 PCB 的可靠选型伙伴

1. 全品类基材覆盖，适配多元工况

2. 高精度工艺能力，保障运行可靠

3. 专业设计支持，降低选型风险

• 前期选型咨询：根据设备功能（如电机驱动、传感器采集）推荐基材与工艺；
• 布局优化：协助调整回路布局，减少 EMC 干扰，例如将电源回路与信号回路间距从 3mm 增至 5mm；
• 打样验证：支持 1-6 层 PCB 免费打样，单双面板 24 小时加急出货，搭配免费电气测试，帮助客户快速验证选型方案。
