高速 PCB EMC 兼容性深度解析：辐射干扰抑制方案

一、引言

二、核心技术解析：高速 PCB EMC 干扰的产生与抑制原理

2.1 EMC 干扰的核心类型与产生根源

2.2 EMC 兼容性的核心设计原则

2.3 捷配 EMC 兼容性的工艺保障

三、实操方案：高速 PCB EMC 兼容性优化步骤

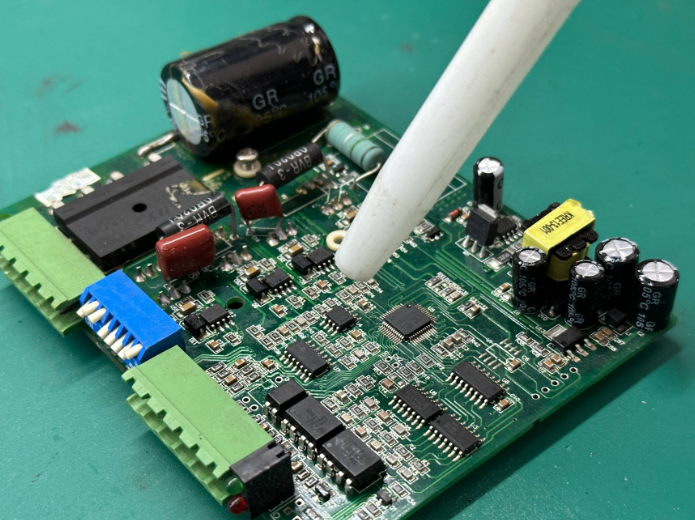

3.1 布局设计：干扰源与敏感元件隔离

• 操作要点：合理分区布局，将干扰源（如射频模块、电源模块）与敏感元件（如传感器、基带芯片）分离，优化信号路径。
• 数据标准：PCB 布局分为电源区、射频区、数字区、模拟区，各区间距≥20mm；射频模块（如 5G 天线）与基带芯片间距≥30mm，避免辐射耦合；高速信号（≥5Gbps）路径长度≤50mm，且避免穿越分区边界；符合 IPC-2221 第 7.3.1 条款。
• 工具 / 材料：设计软件 Cadence Allegro，使用 EMC 仿真工具 ANSYS HFSS 优化布局，预测辐射干扰强度。

3.2 接地设计：降低接地阻抗与干扰耦合

• 操作要点：采用 “接地平面 + 接地过孔 + 接地总线” 的综合接地方案，确保接地路径通畅。
• 数据标准：设置独立接地平面，覆盖 PCB 面积≥80%，接地平面与信号层间距≤0.2mm；接地过孔孔径 0.3mm，间距≤5mm，呈矩阵分布，确保接地平面连通；低频模拟信号采用单点接地，接地电阻≤1Ω；高频数字信号采用多点接地，接地阻抗≤0.01Ω；符合 IEC 61967 第 4.2 条款。
• 工具 / 材料：参考捷配接地设计规范，使用接地阻抗测试仪（如 Agilent E4980A）验证接地性能。

3.3 信号设计：抑制辐射与传导干扰

• 操作要点：优化高速信号拓扑结构，采用差分信号传输，增加端接匹配，降低信号反射。
• 数据标准：高频信号（≥10Gbps）优先采用差分信号传输，差分对间距 0.3-0.5mm，长度差≤5mm，阻抗控制在 90Ω±10%；信号端接采用串联电阻（阻值 = 特性阻抗 - 源阻抗），抑制反射干扰；高速信号线采用微带线或带状线结构，避免长距离平行走线（平行长度≤30mm），降低串扰。
• 工具 / 材料：阻抗计算器（Altium Designer 内置），差分信号仿真工具 HyperLynx。

3.4 屏蔽与滤波：强化干扰抑制

• 操作要点：对强干扰源与敏感元件采用屏蔽措施，电源与信号线增加滤波元件。
• 数据标准：射频模块、电源模块采用金属屏蔽罩（厚度≥0.2mm），屏蔽罩接地电阻≤0.05Ω；电源输入端串联共模电感（电感值 10-100μH）、并联 X 电容（0.1-0.47μF），抑制传导干扰；信号线串联磁珠（阻抗≥100Ω@100MHz），滤除高频干扰；符合 FCC Part 15 标准。
• 工具 / 材料：屏蔽罩品牌选用村田（Murata），滤波元件选用 TDK、国巨（Yageo），参考 EMC 滤波电路设计手册。
