一文看懂双面板常见问题与解决方案
- 2025-09-17 09:15:00
- 浏览量：9

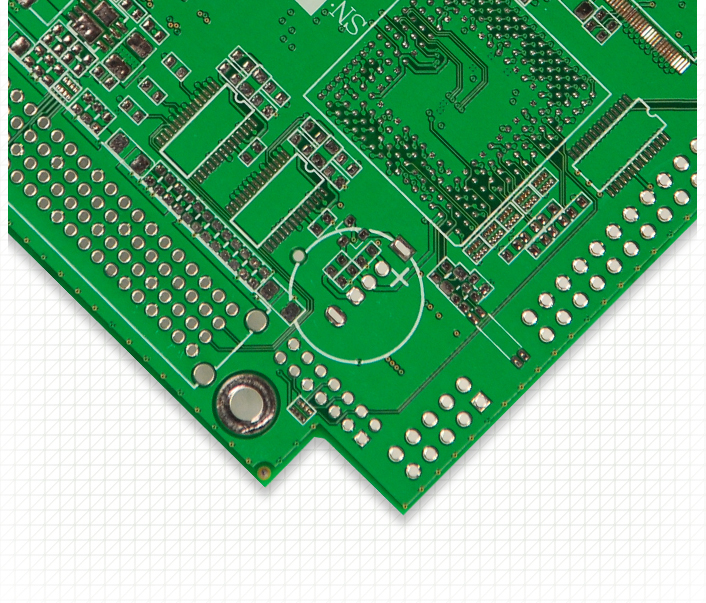

PCB 双面板在制造与应用中，常因工艺控制不当或设计缺陷出现问题 —— 过孔虚焊导致设备断电，线路腐蚀引发短路，阻焊层脱落影响绝缘。这些问题不仅降低生产良率，还可能导致终端设备故障，增加售后成本。今天，我们梳理 PCB 双面板的四大常见问题，分析原因、给出具体解决方案，并结合案例，帮你快速定位并解决问题。
一、问题 1：过孔导通不良（虚焊、电阻大）
1. 问题表现与原因
过孔是双面板两面线路导通的核心，导通不良表现为：过孔电阻 > 100mΩ（标准 < 50mΩ），或通电后过孔发热，严重时设备频繁断电。常见原因包括：
沉铜厚度不足（<20μm），孔壁铜层薄，导通电阻大；
钻孔后去钻污不彻底，孔壁残留树脂，铜层与基材结合不良；
焊接温度不当（过高导致铜层脱落，过低导致焊锡未熔）；
过孔受潮，铜层氧化，接触电阻增大。
例如，某工业传感器模块的双面板，过孔导通电阻达 150mΩ，通电后过孔温度升至 60℃，导致传感器数据采集中断；拆解发现，过孔沉铜厚度仅 15μm，且孔壁有树脂残留。
2. 解决方案
优化沉铜工艺：确保化学沉铜厚度 0.5-1μm，电解沉铜厚度 20-30μm，电流密度控制在 1-2A/dm²，温度 25-30℃，避免电流过大导致铜层不均。沉铜后用金相显微镜检查孔壁铜层，确保无漏镀、无针孔。
彻底去钻污：钻孔后用碱性高锰酸钾溶液（浓度 70g/L，温度 75℃）处理 8 分钟，去除孔壁树脂残留；处理后用清水冲洗 3 次，确保无药液残留。某厂商去钻污时间仅 5 分钟，调整至 8 分钟后，过孔导通电阻从 120mΩ 降至 40mΩ。
控制焊接温度：根据表面处理方式调整焊接温度，喷锡板焊接温度 240-250℃，沉金板 230-240℃，焊接时间 3-5 秒，避免温度过高（>260℃）导致过孔铜层脱落。
防潮处理：PCB 存储环境湿度控制在 40%-60%，若长期存储（>3 个月），用真空包装并放入干燥剂；应用时在过孔密集区域涂覆三防漆（厚度 15-20μm），防止受潮氧化。
3. 预防措施
沉铜后 100% 检测过孔导通电阻，不合格品立即返工；
钻孔与沉铜间隔时间不超过 24 小时，避免孔壁氧化；
选择高可靠性的沉铜药水（如酸性沉铜药水，比碱性药水结合更紧密）。
二、问题 2：线路腐蚀与短路
1. 问题表现与原因
线路腐蚀表现为铜箔发黑、变薄，严重时线路断裂；短路表现为相邻线路导通，设备烧毁。常见原因包括：
蚀刻后清洗不彻底，残留蚀刻液（如氯化铁），腐蚀铜箔；
表面处理不当（如 OSP 层厚度 < 0.5μm），铜箔易氧化；
应用环境潮湿、有腐蚀性气体（如工业场景的油污、农业场景的农药），线路长期暴露；
阻焊层脱落，线路无绝缘保护，与其他金属接触短路。
2. 解决方案
彻底清洗蚀刻残留：蚀刻后用清水冲洗 3 次，再用 5% 碳酸钠溶液中和 2 分钟，最后用去离子水冲洗，确保 pH 值 7±0.5；清洗后放入烘箱（80℃，30 分钟）干燥，避免水分残留。
优化表面处理：潮湿 / 腐蚀环境选择沉金（金层≥2μm）或镀镍（镍层≥20μm），避免 OSP；沉金后测试盐雾性能（96 小时无腐蚀），确保耐腐蚀性。某农业设备厂商将 OSP 处理改为沉金，线路腐蚀率从 8% 降至 0.5%。
修复阻焊层：若阻焊层局部脱落，用同型号阻焊油墨修补，固化温度 150℃，时间 60 分钟；大面积脱落需重新涂覆阻焊层。
应用环境防护：户外或腐蚀环境的 PCB 涂覆三防漆（如丙烯酸型，厚度 20-30μm），或装入防水外壳（IP65 等级），避免线路暴露。
3. 预防措施
蚀刻后 100% 检测清洗效果，用 pH 试纸测试表面酸碱度；
阻焊层厚度控制在 15-25μm，附着力≥5N/cm；
根据应用环境选择合适的表面处理与防护措施，避免 “一刀切”。
三、问题 3：阻焊层脱落与起泡
1. 问题表现与原因
阻焊层脱落表现为局部或大面积油墨剥离，起泡表现为阻焊层与铜箔间出现气泡，影响绝缘性能。常见原因包括：
丝印前 PCB 表面清洁不彻底，有油污、灰尘，阻焊油墨附着力不足；
预烤温度过低（<70℃）或时间过短（<30 分钟），油墨未初步固化；
固化温度过低（<150℃）或时间过短（<60 分钟），油墨未完全交联；
阻焊油墨质量差（如过期、配比不当），附着力差。
例如，某家电控制板的双面板，阻焊层在焊接后出现大面积起泡；排查发现，预烤温度 60℃，时间 20 分钟，油墨未初步固化，焊接高温导致气泡。
2. 解决方案
彻底清洁 PCB 表面：丝印前用异丙醇擦拭 PCB，去除油污、灰尘；若表面有氧化，用细砂纸轻轻打磨，确保铜箔表面粗糙度 Ra=0.2-0.4μm，提升附着力。
优化预烤与固化参数：预烤温度 70-80℃，时间 30-60 分钟；固化温度 150-160℃，时间 60-90 分钟，根据油墨型号调整（参考油墨 datasheet）。某厂商将预烤温度升至 75℃，时间 40 分钟，固化温度 155℃，时间 70 分钟，阻焊层起泡率从 10% 降至 0.1%。
更换优质阻焊油墨：选择正规厂商的阻焊油墨（如太阳油墨、广信油墨），使用前检查保质期，按比例调配（通常主剂：固化剂 = 10:1），搅拌均匀。
修复脱落区域：小面积脱落用同型号油墨修补，大面积脱落需退膜（用退膜液去除旧油墨）后重新丝印、固化。
3. 预防措施
丝印前检查 PCB 表面清洁度，用胶带测试附着力（胶带剥离无油墨残留）；
每批次油墨进行小样测试，验证固化参数与附着力；
存储油墨时避免高温、阳光直射，保质期内使用。
四、问题 4：EMI 超标（电磁干扰）
1. 问题表现与原因
双面板的 EMI 超标表现为设备辐射值超过标准（如 FCC Class B、CE），或受外部干扰导致信号失真。常见原因包括：
接地设计不当（如接地环路、接地阻抗高），无法有效抑制干扰；
电源与信号线路间距过小（<0.5mm），电源噪声耦合到信号；
关键信号（如晶振）线路过长（>3cm），辐射增强；
缺乏滤波措施，电源噪声未被抑制。
2. 解决方案
优化接地设计：采用单点接地（低频信号）或多点接地（高频信号），地线宽度≥0.8mm，接地阻抗 < 0.1Ω；避免接地环路，AGND 与 DGND 通过 0.01μF 电容或 0Ω 电阻单点连接。某厂商调整接地设计后，EMI 辐射值降至 - 50dBμV/m，达标。
增加线路间距：电源线路与信号线路间距≥0.5mm，关键信号（晶振、传感器）线路间距≥0.8mm，减少串扰。
缩短关键信号线路：晶振线路长度≤3cm，传感器模拟信号线路≤5cm；线路过长时增加屏蔽（如地线包裹），或使用屏蔽电缆。
增加滤波措施：电源入口并联 100μF 电解电容与 0.1μF 陶瓷电容，MCU、传感器等元件 VCC 引脚旁布置 0.1μF 陶瓷电容，电容靠近引脚（间距 < 0.5mm）。某厂商在电源入口增加滤波电容后，电源噪声从 200mV 降至 50mV，EMI 达标。
3. 预防措施
设计阶段用仿真软件（如 Ansys SIwave）模拟 EMI，提前优化；
关键信号线路按 “最短路径” 设计，避免绕弯；
批量生产前制作样品，测试 EMI，达标后再量产。
PCB 双面板的常见问题多源于 “工艺控制不足” 或 “设计缺陷”。只要针对问题原因，从工艺优化、设计调整、防护措施三方面入手，就能有效解决问题，提升双面板的可靠性与生产良率。
