多层 HDI PCB 防翘曲实战：盲埋孔与细线路的翘曲控制

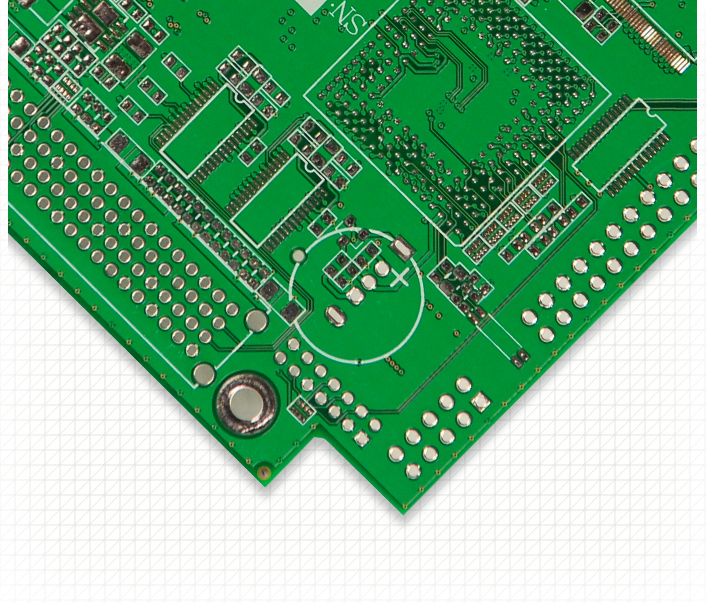

一、引言

二、多层 HDI PCB 翘曲的特殊痛点

2.1 多层 HDI PCB 的结构特性与翘曲机制

• 盲埋孔影响：激光钻孔导致局部材料去除，孔壁周围应力集中；盲埋孔分布不均，破坏 PCB 结构平衡；
• 细线路影响：线宽细、密度高，蚀刻时铜层去除不均，局部应力积累；线路分布不对称，上下层拉力失衡；
• 分层压合影响：多层叠加时，每层压合的应力未完全释放，累计导致整体翘曲；薄芯板刚性不足，易受外力与热应力变形。

2.2 多层 HDI PCB 防翘曲的核心标准

• 翘曲度≤0.3%（板厚≤1.2mm）、≤0.4%（板厚 1.2-2.0mm）；
• 盲埋孔分布均匀，孔间距≥0.5mm，孔壁铜厚≥20μm；
• 细线路线宽 / 线距≥0.076mm/0.076mm，铜密度差异≤25%；
• 分层压合后层间附着力≥1.8N/mm，热循环测试（-40℃~125℃，500 次）无分层翘曲。

2.3 捷配多层 HDI PCB 防翘曲的核心技术支撑

三、多层 HDI PCB 防翘曲全流程优化

3.1 盲埋孔设计与工艺防翘曲优化

1. 盲埋孔分布设计：
   • 操作要点：盲埋孔均匀分布在 PCB 表面，避免集中在某一区域（如芯片区域）；同一层盲孔间距≥0.5mm，不同层盲埋孔交错分布，不重叠；
   • 孔径与数量控制：1 阶盲孔孔径 0.15-0.2mm，2 阶盲孔孔径 0.2-0.3mm，每 cm² 盲埋孔数量≤30 个，避免过多孔洞削弱结构强度；
   • 捷配 DFM 支持：通过 HDI 专属 DFM 工具，自动检测盲埋孔分布密度，识别集中区域，提供分散优化建议。
2. 盲埋孔加工工艺：
   • 操作要点：激光钻孔采用 “脉冲激光 + 分步钻孔” 工艺，避免一次性钻孔导致材料过热变形；钻孔后进行等离子清洗，去除孔壁残渣，确保孔壁光滑；
   • 化学沉铜与电镀：沉铜厚度≥0.5μm，电镀铜厚≥20μm，孔壁覆盖率≥95%，增强盲埋孔结构强度，避免孔壁剥离引发翘曲；
   • 检测验证：通过 X-Ray 检测机检查盲埋孔导通性与孔壁均匀性，每批次抽样≥10%，确保工艺达标。

3.2 细线路设计与蚀刻防翘曲优化

1. 细线路布局与铜密度平衡：
   • 操作要点：细线路（≤0.1mm）均匀分布在上下层，线路走向垂直，减少层间应力；避免细线路集中在 PCB 边缘，边缘 3mm 范围内线路密度≤50%；
   • 铜密度控制：整板细线路铜密度差异≤25%，局部高密度区域（如接口区域）在对称层设计相同密度的假线路，平衡应力；
   • 设计工具：使用 Cadence Allegro 的细线路铜密度分析功能，或捷配 DFM 工具，实时监控铜密度差异。
2. 细线路蚀刻工艺：
   • 操作要点：采用 “低浓度、慢速度、均匀蚀刻” 工艺，蚀刻液浓度 180g/L，温度 35℃，蚀刻速度 1.5m/min；
   • 曝光与显影：使用芯碁 LDI 曝光机（曝光分辨率 5μm），曝光能量 120mJ/cm²，显影时间 60 秒，确保线路图形完整；
   • 蚀刻补偿：设计时预留 0.005mm 线宽补偿量，抵消蚀刻过程中的侧蚀，确保实际线宽符合设计要求，避免铜层去除不均。

3.3 分层压合工艺防翘曲优化

1. 分层压合方案设计：
   • 操作要点：多层 HDI PCB 采用 “逐层叠加、分次压合” 工艺，如 8 层 HDI 板分为 “2 层 + 2 层 + 4 层” 三次压合，每次压合后进行应力释放；
   • 压合参数：每次压合温度比前一次低 5-10℃，避免高温累计导致材料老化；压力根据芯板厚度调整，薄芯板（≤0.2mm）压力 20-25kg/cm²，防止压溃；
   • 捷配智能压合：通过 AI-MOMS 系统记录每次压合的应力数据，自动调整下一次压合参数，实现应力平衡。
2. 芯板与半固化片搭配：
   • 操作要点：选用薄型高 Tg 芯板（Tg≥180℃，厚度 0.1-0.2mm），CTE≤12ppm/℃，与半固化片 CTE 差值≤1ppm/℃；
   • 半固化片用量：每层芯板搭配 2 张半固化片，总厚度与芯板厚度比例 1:1.5，确保粘合紧密，减少层间空隙。
3. 压后应力释放与固化：
   • 操作要点：每次压合后，自然降温至 60℃以下，静置 24 小时，释放层间应力；最终压合后进行整体固化（170℃，保温 120 分钟），确保所有层间粘合牢固；
   • 检测验证：每次压合后测试翘曲度（≤0.2%），不合格产品及时矫正，避免累计翘曲。

3.4 辅助结构设计与防翘曲措施

1. 加固边框与工艺边：
   • 操作要点：PCB 边缘设计宽度≥2.5mm 的加固边框，边框内设计网格铜皮（密度≥60%），增强整体刚性；
   • 工艺边优化：预留 4mm 宽工艺边，布置 3-4 个定位孔（直径 1.2mm），工艺边与 PCB 本体通过宽连接筋（≥2mm）连接，确保生产夹持时受力均匀。
2. 假铜与平衡铜设计：
   • 操作要点：盲埋孔集中区域的对称层设计假铜（与盲埋孔面积相当），平衡孔洞导致的结构失衡；
   • 边角平衡：PCB 四角设计三角形铜皮（面积≥5mm²），增强边角强度，防止边角翘曲。

四、案例验证：某 4 阶 HDI PCB 防翘曲优化实践

4.1 初始问题

4.2 整改措施（采用捷配 HDI 防翘曲方案）

1. 盲埋孔优化：重新分布盲埋孔，每 cm² 数量降至 25 个，不同层交错分布；孔径统一为 0.2mm，孔间距 0.6mm；采用激光分步钻孔 + 等离子清洗工艺，孔壁电镀铜厚 22μm；
2. 细线路调整：调整细线路布局，上下层铜密度差异控制在 20%；设计假线路平衡局部高密度区域；蚀刻时预留 0.005mm 补偿量，采用 LDI 曝光 + 低浓度蚀刻工艺；
3. 分层压合：改为 “4 层 + 4 层 + 4 层” 三次压合，每次压合后静置 24 小时；压合温度依次为 175℃、170℃、165℃，压力 22kg/cm²；
4. 结构加固：添加 2.5mm 宽加固边框，四角设计三角形铜皮；预留 4mm 工艺边与定位孔。

4.3 整改效果

1. 翘曲度达标：样品翘曲度降至 0.28%，符合≤0.3% 标准；
2. 结构稳定性提升：盲埋孔周边层间剥离率降至 0.3%，X-Ray 检测孔壁覆盖率 98%；
3. 电气性能达标：细线路导通性 100%，阻抗控制精度 ±3%，满足 5G 信号传输要求；
4. 生产良率提升：批量生产良率从 80% 提升至 99.2%，返工成本降低 90%。
