PCB 防翘曲设计指南：从叠层到布局的源头控制

　　一、引言

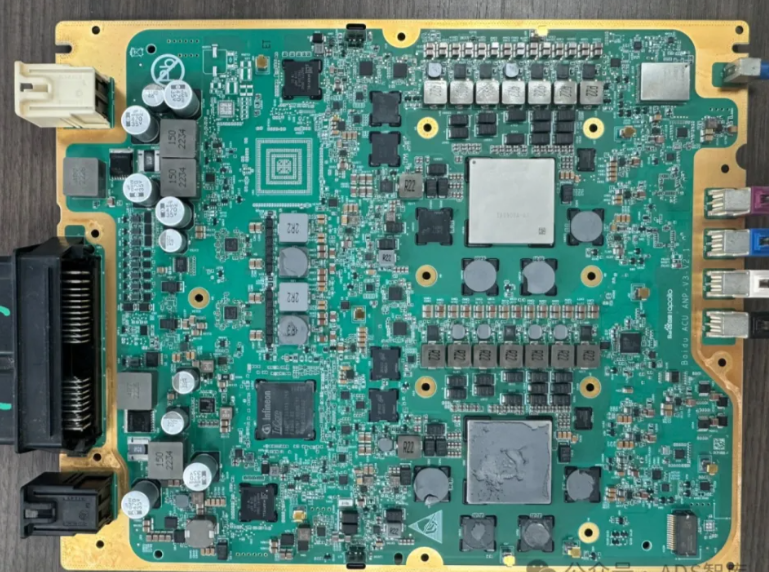

　　PCB 翘曲是电子制造行业最常见的质量问题之一，尤其在消费电子、汽车电子等高精度应用场景中，翘曲度超标（超过 0.5%）会导致 SMT 贴片偏移、焊点开裂、元器件损坏，甚至整机失效。数据显示，约 30% 的 PCB 不良品源于翘曲，其中 60% 的翘曲问题在设计阶段就已埋下隐患 —— 叠层不对称、铜分布不均、板边设计不合理等，导致后续生产与使用中因热应力失衡引发翘曲。捷配作为 PCB 制造领军企业，依托 101 项专利技术与四大生产基地的实战经验，构建了 “设计预防 + 工艺管控 + 检测矫正” 的全链条防翘曲体系，其 PCB 产品翘曲度合格率稳定在 99.8% 以上。本文聚焦设计源头，提供从叠层、铜分布到布局的防翘曲方案，帮助工程师从根本上降低翘曲风险。

　　二、PCB翘曲的原理与设计痛点
　　2.1翘曲的核心原理与标准要求
　　PCB翘曲的本质是热应力与机械应力失衡。PCB由芯板、半固化片、铜箔、阻焊油墨等多种材料复合而成，不同材料的热膨胀系数（CTE）、弹性模量存在差异，在温度变化（如压合、回流焊）或机械加工过程中，材料收缩/膨胀不一致，产生内应力，当应力超过PCB结构承受极限时，就会发生翘曲。
　　根据IPC-TM-6502.4.22翘曲度测试标准，常规PCB翘曲度需≤0.5%，精密PCB（如HDI、高频板）需≤0.3%；车规PCB需符合ISO16750标准，宽温环境（-40℃~150℃）下翘曲度≤0.4%。
　　2.2设计阶段的核心防翘曲痛点
　　叠层设计不对称：顶层与底层铜箔厚度、线路分布差异大，导致上下层应力失衡；
　　铜分布不均：局部铜皮面积过大（如电源铜皮），与周边区域铜密度差异超30%，热收缩不一致；
　　板型与板边设计不合理：长边与短边比例超过3:1，板边无加固结构，易发生弯曲；
　　工艺边与定位孔设计缺失：生产过程中夹持受力不均，导致翘曲；
　　盲埋孔分布集中：多层HDI板盲埋孔集中在某一区域，钻孔后结构强度下降，应力释放引发翘曲。
　　捷配通过免费DFM检测工具，可在设计阶段识别上述问题，结合自身工艺参数库提供优化建议，将翘曲风险提前规避。
　　2.3捷配防翘曲设计的核心支撑
　　捷配拥有自主研发的智能CAM系统与DFM仿真工具，可模拟叠层应力、铜分布平衡；依托四大生产基地的工艺数据积累，建立了覆盖1-32层PCB的防翘曲设计参数库（如叠层对称标准、铜密度阈值）；配备龙门二次元测量仪、翘曲度测试仪等设备，可精准验证设计方案的防翘曲效果。

　　三、PCB防翘曲设计全流程优化
　　3.1叠层设计：对称与应力平衡核心
　　叠层对称原则：
　　操作要点：遵循“中心对称”设计，顶层与底层的铜箔厚度、半固化片类型、阻焊工艺完全一致；多层板（如8层板）叠层结构为“信号层-电源层-接地层-芯板-接地层-电源层-信号层”，确保上下层结构镜像对称；
　　数据标准：芯板与半固化片的CTE差值≤2ppm/℃，参照IPC-4101板材标准；铜箔厚度偏差≤10%，避免因厚度差异导致收缩不均；
　　捷配支持：提供定制化叠层方案，针对多层板推荐分层压合工艺（如8层板分两次4层压合），减少单次压合的应力积累。
　　半固化片选型与搭配：
　　操作要点：选用与芯板CTE匹配的半固化片，如芯板为FR-4（CTE13ppm/℃），搭配同系列半固化片（CTE12-14ppm/℃）；高Tg板材（Tg≥170℃）搭配高耐热半固化片，避免高温下分层翘曲；
　　用量控制：每层芯板搭配的半固化片数量≥2张，确保压合后粘合紧密，减少空隙导致的应力集中。
　　3.2铜分布设计：均匀性与密度平衡
　　铜密度控制：
　　操作要点：整板铜密度差异≤30%，电源铜皮、接地铜皮采用网格设计（网格尺寸1-2mm），避免大面积实心铜皮；局部铜密度过高区域（如芯片散热区），在对称层设计相同面积的铜皮或假铜，平衡应力；
　　设计工具：使用AltiumDesigner的铜密度分析工具，或捷配DFM检测工具，自动计算各区域铜密度，识别超标区域；
　　数据标准：网格铜皮的占空比≥70%，兼顾散热与应力平衡。
　　线路布局优化：
　　操作要点：避免线路集中在PCB一侧，关键线路（如电源线路）均匀分布在上下层；线路转角采用圆弧过渡（半径≥0.5mm），减少应力集中；
　　边缘铜分布：PCB边缘3mm范围内铜密度≥50%，增强板边结构强度，防止边缘翘曲。
　　3.3板型与工艺边设计：结构强度强化
　　板型优化：
　　操作要点：PCB长边与短边比例≤2.5:1，避免细长板型；不规则板型（如异形板）设计加固边框（宽度≥2mm），边框内设计连接筋，增强整体刚性；
　　数据标准：PCB最小厚度根据板面积调整，面积≥200cm?时板厚≥1.6mm，避免薄大板翘曲。
　　工艺边与定位孔设计：
　　操作要点：预留宽度≥3mm的工艺边，工艺边上均匀布置2-4个定位孔（直径1.0-1.5mm），定位孔距离板边≥5mm；工艺边与PCB本体通过连接筋（宽度≥1.5mm）连接，确保生产夹持时受力均匀；
　　捷配工艺适配：工艺边设计需匹配捷配生产设备的夹持要求，可通过捷配官网获取设备接口参数，确保兼容性。
　　3.4特殊板型防翘曲设计（多层HDI/高频板）
　　多层HDI板：
　　操作要点：盲埋孔均匀分布，避免集中在某一区域；采用分层压合工艺，每层压合后进行应力释放，再进行下一层压合；细线路（≤0.1mm）均匀分布，上下层线路走向垂直，减少层间应力；
　　捷配技术：支持激光钻孔+化学沉铜工艺，盲埋孔孔径偏差≤±0.01mm，确保孔壁均匀，减少结构失衡。
　　高频板（罗杰斯/生益高频材）：
　　操作要点：高频板材CTE较低（如罗杰斯RO4350BCTE6ppm/℃），搭配低CTE铜箔（≤17ppm/℃）；阻焊油墨选用与高频板适配的低收缩型（收缩率≤0.5%），避免固化时产生翘曲；
　　捷配保障：高频板生产采用专用压合参数，温度精度±1℃，压力均匀性±5%，确保板材与铜箔粘合紧密。

　　PCB防翘曲的核心是“源头预防”，设计阶段需从叠层对称、铜分布均匀、结构强化三个维度入手，兼顾材料特性与生产工艺要求。建议工程师：一是善用DFM工具（如捷配免费检测工具），提前识别翘曲风险；二是遵循“对称设计、均匀分布”原则，避免局部应力集中；三是针对特殊板型（多层HDI、高频板），咨询厂商工艺参数，确保设计与生产适配。
