PCB 厚度:影响性能的 “基础维度
在 PCB 设计与制造中,厚度是最基础却易被忽视的关键参数 —— 它不仅决定 PCB 的物理尺寸是否适配外壳,更直接影响电气信号传输、机械结构强度、散热效率等核心性能。不同场景的 PCB 厚度差异显著:手机主板厚度多为 0.8-1.2mm,工业控制 PCB 常选 1.6-2.4mm,而大功率 LED PCB 可能达 3.2mm 以上。若忽视厚度对性能的影响,轻则导致信号损耗超标,重则引发 PCB 断裂或元件过热故障。今天,我们从基础入手,解析 PCB 厚度的构成、常见规格、厚度与性能的关联逻辑及行业标准,帮你建立系统认知。
首先,明确 PCB 厚度的核心定义:指 PCB 成品的整体厚度,由基材厚度、铜箔厚度、阻焊层厚度及其他涂层(如 OSP、沉金)共同构成,其中基材与铜箔是厚度的主要贡献者(占比超 90%)。与 “线路宽度”“孔径” 等参数不同,PCB 厚度是 “全局型参数”—— 单一区域的厚度偏差(如局部薄 0.2mm)会导致整体性能不均,而线路宽度等参数仅影响局部功能。
一、PCB 厚度的构成:从基材到涂层的 “多层叠加”
PCB 厚度并非单一材料厚度,而是各层材料的叠加总和,各组成部分的典型厚度及占比如下:
基材厚度:PCB 的 “骨架”,占总厚度的 60%-80%,常见基材厚度为 0.4mm、0.8mm、1.2mm、1.6mm(FR-4 基材为主)。例如 1.6mm 厚的常规 PCB,基材厚度通常为 1.4mm,占比 87.5%;
铜箔厚度:分为内层铜箔与外层铜箔,常规厚度为 18μm(0.5oz)、35μm(1oz)、70μm(2oz),两层铜箔合计占总厚度的 5%-15%。以 1oz 铜箔为例,两层铜箔(35μm×2)占 1.6mm 厚 PCB 的 4.4%;
阻焊层厚度:外层保护涂层,厚度 20-30μm,占总厚度的 1%-2%,对整体厚度影响较小,但需计入总尺寸;
其他涂层:如 OSP(0.5-1μm)、沉金(0.1-3μm),厚度极薄,通常忽略不计,但高精度场景(如手机外壳适配)需考虑。
例如,某工业 PCB 的厚度构成:基材 1.2mm + 内层 1oz 铜箔(35μm)×2 + 外层 1oz 铜箔(35μm)×2 + 阻焊层(25μm)×2 = 1.2 + 0.035×4 + 0.025×2 = 1.4mm,与设计厚度偏差≤±0.1mm(行业标准)。
二、PCB 厚度的常见规格与适用场景

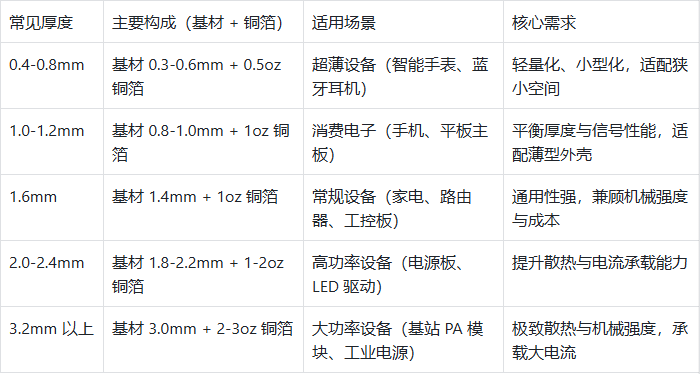

不同行业的 PCB 厚度形成了标准化规格,核心规格及适用场景如下:
三、PCB 厚度与性能的核心关联逻辑
PCB 厚度通过 “材料用量”“结构形态”“物理特性” 三个维度影响性能,具体关联如下:
电气性能关联:厚度影响阻抗控制与信号传输 —— 基材厚度决定微带线的特征阻抗(如 50Ω 射频线路需匹配特定基材厚度),铜箔厚度影响电流承载能力(厚铜箔可降低线路电阻,减少信号损耗);
机械性能关联:厚度直接决定抗折、抗振动能力 —— 厚 PCB 的截面惯性矩更大(抵抗变形的能力更强),薄 PCB(≤0.8mm)在弯曲时易出现线路断裂;
散热性能关联:厚度影响热传导路径 —— 厚 PCB 可容纳更厚的铜箔(如 2oz 铜箔),铜的导热系数(385W/(m・K))远高于基材(FR-4 约 0.3W/(m・K)),厚铜箔能快速传导热量;
组装适配关联:厚度需与外壳、连接器匹配 —— 若 PCB 厚度超外壳容纳空间(如设计 1.2mm 却用 1.6mm),会导致无法组装;若过薄(如设计 1.0mm 用 0.8mm),会出现松动、接触不良。
四、PCB 厚度的行业标准与公差要求
PCB 厚度需符合 IPC(国际电子工业联接协会)与国家标准,核心标准如下:
厚度公差:常规 PCB 厚度公差 ±10%(如 1.6mm 厚 PCB 允许 1.44-1.76mm),高精度 PCB(如手机主板)公差 ±5%(1.0mm 厚允许 0.95-1.05mm);
厚度均匀性:同一 PCB 不同区域的厚度偏差≤0.1mm(如 1.6mm 厚 PCB,边缘与中心厚度差≤0.1mm),避免局部过薄导致强度不足;
翘曲度:厚度与翘曲度相关,厚 PCB(≥2.0mm)翘曲度要求≤0.5%,薄 PCB(≤0.8mm)≤1.0%(IPC-A-600 标准)。
PCB 厚度是影响性能的 “基础维度”,其构成与规格需适配场景需求,且需遵循行业标准。只有理解厚度与性能的关联逻辑,才能在设计初期选择合理厚度,避免后期性能问题。
