PCB 蚀刻过程中，常见问题如 “残铜未除、线路断线、侧蚀严重、蚀刻不均” 会直接导致 PCB 报废或性能不达标 —— 残铜可能引发线路短路，侧蚀会增加线路阻抗，断线则使 PCB 完全失效。这些问题多源于参数失控、前处理不良或设备故障，若无法快速定位原因，会导致生产停滞、成本增加。今天，我们梳理 PCB 蚀刻的四大常见问题，分析原因、给出针对性解决方案，并结合实战案例，帮你高效排除故障。
一、问题 1：残铜未除（多余铜箔未完全去除）
1. 问题表现与危害
残铜表现为蚀刻后 PCB 表面仍残留未去除的铜箔（点状、条状或片状），危害包括：
短路风险：残铜若连接相邻线路，会导致线路短路，使 PCB 无法通电；
绝缘下降：多层 PCB 内层残铜会降低层间绝缘电阻，引发漏电；
良率降低：残铜率超 0.1% 时，PCB 需人工返修或报废，增加成本。
2. 核心原因分析
（1）化学蚀刻残铜原因
蚀刻液浓度过低：氧化剂（如 Fe³⁺、Cu²⁺）不足，反应速率慢，铜箔未完全溶解；
蚀刻时间过短：传送速度过快，铜箔未充分反应即离开蚀刻槽；
喷淋压力不足 / 堵塞：蚀刻液无法均匀覆盖铜箔，局部区域反应不充分；
前处理不良：铜箔表面有氧化层、油污或感光胶残留，阻碍蚀刻液与铜箔接触；
蚀刻液老化：蚀刻液中 Cu²⁺浓度过高（酸性蚀刻 > 70g/L），活性下降，反应能力减弱。
（2）物理蚀刻残铜原因
激光功率不足：激光能量无法完全气化铜箔，残留铜粉；
等离子气体流量 / 功率过低：离子密度或能量不足，无法彻底剥离铜箔；
光斑 / 聚焦偏差：激光光斑未精准对准铜箔，局部未蚀刻。
3. 解决方案与案例
（1）化学蚀刻残铜解决
调整蚀刻液浓度：酸性蚀刻（氯化铁）补充新液至 38-42Be'，碱性蚀刻补充铜氨络合物至 Cu²⁺50-65g/L；
延长蚀刻时间：降低 PCB 传送速度（如从 0.8m/min 降至 0.5m/min），确保蚀刻时间充足；
检修喷淋系统：清理堵塞的喷淋头，调整压力至 1.5-3.0bar，检查喷淋角度（45°）；
优化前处理：加强酸洗（盐酸浓度 15%，时间 3 分钟）与脱脂（氢氧化钠浓度 10%，时间 8 分钟），确保铜箔表面洁净；
更换老化蚀刻液：酸性蚀刻 Cu²⁺>70g/L 时，排放 1/3 旧液并补充新液；碱性蚀刻游离氨 < 8mol/L 时，更换新液。
（2）物理蚀刻残铜解决
提升激光功率：光纤激光从 50W 增至 80W（35μm 铜箔），确保铜箔完全气化；
调整等离子参数：增加 Ar 气流量至 30sccm，射频功率至 300W，增强离子剥离能力；
校准激光聚焦：重新调整光学镜头，确保光斑精准聚焦在铜箔表面（偏差≤5μm）。
二、问题 2：线路断线（蚀刻后线路断裂）
1. 问题表现与危害
线路断线表现为蚀刻后的线路出现不连续（断点长度≥0.1mm），危害包括：
功能失效：断线导致信号或电源无法传输，PCB 完全报废；
隐性故障：微小断线（≤0.05mm）可能在后续焊接或使用中断开，引发设备故障。
2. 核心原因分析
蚀刻时间过长：线路被过度蚀刻，宽度缩小至断裂；
蚀刻液浓度过高：反应剧烈，线路边缘被过度腐蚀，导致细线路（≤0.1mm）断裂；
前处理过度：酸洗时间过长（>5 分钟），铜箔厚度过度减薄，线路强度下降；
线路设计缺陷：线路宽度过窄（≤0.08mm）且未优化蚀刻参数，易断裂；
设备振动：蚀刻槽或传送系统振动，导致 PCB 偏移，局部蚀刻过度。
3. 解决方案与案例
缩短蚀刻时间：提高传送速度（如从 0.5m/min 增至 0.7m/min），减少蚀刻时间（从 4.5 分钟降至 3.5 分钟）；
降低蚀刻液浓度：酸性蚀刻（氯化铁）从 45Be' 稀释至 40Be'，碱性蚀刻 Cu²⁺从 70g/L 降至 60g/L；
优化前处理：控制酸洗时间 2-3 分钟，避免铜箔过度减薄（厚度偏差≤10%）；
调整线路设计：细线路（≤0.08mm）增加宽度至 0.1mm，或选用侧蚀更小的碱性蚀刻；
检修设备：加固蚀刻槽支架，校准传送系统，减少振动（振幅≤0.1mm）。
三、问题 3：侧蚀严重（线路侧面过度腐蚀）
1. 问题表现与危害

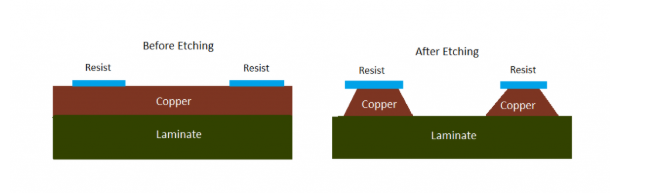

侧蚀表现为蚀刻后线路侧面被腐蚀，线路横截面呈 “梯形”（上宽下窄），侧蚀量（侧面腐蚀深度）超标准（普通 PCB≤20% 线路宽度，高精度≤10%），危害包括：
阻抗升高：线路实际宽度缩小，阻抗增加（如 0.1mm 线路侧蚀 0.02mm，阻抗升高约 20%），影响信号传输；
线路强度下降：侧蚀导致线路边缘毛糙，易断裂；
间距缩小：相邻线路侧蚀后间距减小，增加短路风险。
2. 核心原因分析
蚀刻液温度过高：温度超 50℃，蚀刻液对线路侧面的腐蚀速度加快；
蚀刻液浓度过高：反应剧烈，侧面腐蚀速率超过正面；
喷淋压力过高：高压蚀刻液冲击线路侧面，加剧腐蚀；
蚀刻时间过长：侧面腐蚀随时间累积，时间越长侧蚀越严重；
蚀刻液类型不当：酸性蚀刻侧蚀大于碱性蚀刻，细线路用酸性蚀刻易侧蚀。
3. 解决方案与案例
降低蚀刻液温度：酸性蚀刻控制在 40-45℃，碱性蚀刻 40-42℃，通过冷却系统稳定温度；
降低蚀刻液浓度：酸性蚀刻（氯化铁）从 45Be' 降至 40Be'，碱性蚀刻 Cu²⁺从 70g/L 降至 60g/L；
降低喷淋压力：高精度线路蚀刻压力从 3.0bar 降至 2.0bar，减少侧面冲击；
缩短蚀刻时间：在确保无残铜的前提下，尽量缩短时间（如从 4.5 分钟降至 4 分钟）；
更换蚀刻液类型：细线路（≤0.1mm）从酸性蚀刻改为碱性蚀刻，侧蚀量可减少 50%。
四、问题 4：蚀刻不均（同一 PCB 不同区域蚀刻差异大）
1. 问题表现与危害
蚀刻不均表现为 PCB 部分区域蚀刻彻底（线路清晰），部分区域蚀刻不足（有残铜）或过度（线路过细），危害包括：
良率降低：不均区域需返修，增加成本；
性能不一致：不同区域线路阻抗差异大，影响信号一致性。
2. 核心原因分析
喷淋系统不均：喷淋头堵塞、角度偏差或分布不均，导致蚀刻液覆盖差异；
蚀刻液循环不良：蚀刻槽内蚀刻液浓度分布不均（如底部浓度高，顶部低）；
PCB 摆放不当：PCB 在蚀刻槽内倾斜，导致不同区域接触蚀刻液时间差异；
等离子蚀刻真空度不均：反应腔内真空度差异，导致等离子体密度不均；
激光蚀刻聚焦不均：光学系统偏差，不同区域光斑大小差异。
3. 解决方案与案例
检修喷淋系统：清理堵塞喷头，校准角度至 45°，确保相邻喷头覆盖重叠 15%；
优化蚀刻液循环：增加搅拌装置（如桨叶搅拌，转速 50rpm），确保浓度均匀；
规范 PCB 摆放：使用定位治具固定 PCB，确保水平放置（倾斜度≤1°）；
校准等离子设备：检修真空泵，确保反应腔真空度均匀（差异≤2Pa）；
校准激光光学系统：调整镜头位置，确保不同区域光斑尺寸偏差≤2μm。
五、故障排除的 “实战流程”
问题定位：通过 AOI 检测、显微镜观察，明确问题类型（残铜 / 断线 / 侧蚀 / 不均）与严重程度；
原因排查：按 “参数→设备→前处理→设计” 顺序排查，如残铜先查浓度与时间，侧蚀先查温度与浓度；
小批量验证：调整参数后先试产 10-20 块 PCB，检测合格后再批量生产；
记录归档：记录故障原因、解决方案与效果，更新 SOP，避免同类问题重复发生。
PCB 蚀刻的常见问题多可通过 “参数调整、设备检修、工艺优化” 解决，关键在于快速定位原因，避免盲目调整。只有建立系统化的故障排除流程，才能高效恢复生产，降低损失。
