硬件工程师必备：PCB 覆铜设计核心要点与抗干扰散热方案

一、引言

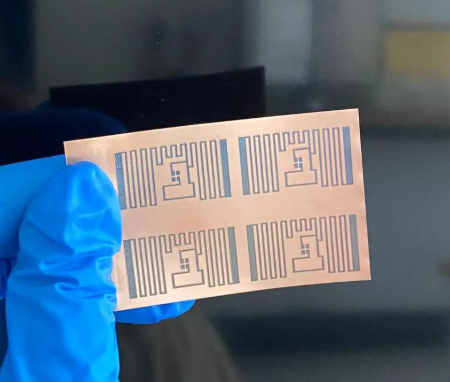

二、核心技术解析：PCB 覆铜的本质与关键影响因素

2.1 覆铜的核心功能与类型

2.2 覆铜设计的关键参数

• 铜厚：消费电子 PCB 常用铜厚为 1oz（35μm）、2oz（70μm），铜厚与电流承载能力正相关，1oz 铜厚、1mm 线宽的覆铜可承载 1A 持续电流（参考 IPC-2221 标准）；大功率元件区域（如充电器芯片）需选用 2oz-4oz 铜厚，提升散热效率。
• 覆铜面积：散热效率与覆铜面积成正比，元件引脚覆铜面积需≥元件封装面积的 1.5 倍，核心发热元件（如 CPU）建议整区域覆铜，面积≥2cm²。
• 接地方式：单点接地（适用于低频电路，避免地环路干扰）、多点接地（适用于高频电路，接地阻抗≤0.1Ω）、星形接地（适用于混合频率电路，分离模拟地与数字地）。

2.3 捷配覆铜制造的工艺保障

三、实操方案：PCB 覆铜设计全流程优化步骤

3.1 铜厚选型与覆铜类型匹配

• 操作要点：根据产品功率、频率、空间需求，选择合适的铜厚与覆铜类型，避免过度设计或设计不足。
• 数据标准：低功耗消费电子（如智能手环，功耗≤5W）选用 1oz 铜厚 + 局部覆铜；中功率产品（如智能路由器，功耗 5-15W）选用 1oz-2oz 铜厚 + 网格覆铜（网格尺寸 2mm×2mm）；大功率产品（如充电器，功耗≥15W）选用 2oz-4oz 铜厚 + 整板覆铜，符合 IPC-2221 第 5.4.1 条款。
• 工具 / 材料：设计软件 Altium Designer、PADS，参考捷配 DFM 设计规范，铜厚选型可咨询捷配专属 DFM 工程师。

3.2 覆铜布局与抗干扰设计

• 操作要点：优化覆铜布局，分离模拟地与数字地，避免覆铜形成闭环，抑制电磁干扰。
• 数据标准：模拟地与数字地通过单点连接（0Ω 电阻或磁珠），间距≥3mm；覆铜避免形成 “环形回路”（易产生涡流），若无法避免，回路面积≤5cm²；高频信号线（≥2.4GHz）周边覆铜需预留 0.3mm-0.5mm 间距，避免寄生电容，符合 IPC-2221 第 6.3.2 条款。
• 工具 / 材料：电磁仿真工具 Ansys SIwave，捷配 DFM 校验系统（可自动识别覆铜闭环风险）。

3.3 覆铜与散热优化设计

• 操作要点：核心发热元件区域增大覆铜面积，设置散热过孔，提升导热效率。
• 数据标准：CPU、功率芯片等发热元件，覆铜面积≥元件封装面积的 1.5 倍，铜厚≥2oz；散热过孔孔径 0.3mm-0.5mm，间距 2mm-3mm，数量≥4 个，过孔需均匀分布在覆铜区域；覆铜与元件引脚连接宽度≥0.5mm，避免 “细颈” 导致散热瓶颈。
• 工具 / 材料：热仿真工具 Flotherm，设计软件覆铜铺铜功能模块，参考捷配散热覆铜设计案例库。

3.4 覆铜制造工艺对接

• 操作要点：设计阶段对接工厂制造能力，明确覆铜工艺要求，避免设计与制造冲突。
• 数据标准：覆铜最小连接宽度≥0.2mm（避免蚀刻断裂），覆铜与焊盘间距≥0.1mm（避免短路）；整板覆铜需预留≥5mm 的工艺边，便于生产加工；符合捷配覆铜工艺能力：内层铜厚 1oz-6oz，外层铜厚 1oz-6oz，铜厚均匀性 ±10%。
• 工具 / 材料：捷配在线投单 ERP 系统（可查询覆铜工艺参数），DFM 校验工具（自动检测覆铜连接宽度、间距等风险）。

四、案例验证：某智能充电器 PCB 覆铜设计优化实战

4.1 初始问题

4.2 整改措施

• 铜厚与覆铜面积优化：将功率芯片区域铜厚提升至 2oz，覆铜面积扩大至 3cm²，设置 6 个 0.4mm 散热过孔（间距 2mm），提升散热效率。
• 抗干扰设计：采用 “单点接地” 方案，模拟地与数字地通过 0Ω 电阻连接，间距扩大至 5mm；高频开关管周边覆铜预留 0.5mm 间距，避免寄生电容。
• 工艺对接：通过捷配 DFM 校验系统检测，将覆铜与焊盘间距调整至 0.1mm，预留 6mm 工艺边，确保符合批量生产要求；选择捷配安徽广德生产基地，采用全自动沉铜工艺，保障铜厚均匀性。

4.3 优化效果

• 散热表现：功率芯片工作温度从 75℃降至 55℃，低于安全阈值，产品连续工作 4 小时无过热保护触发。
• 抗干扰能力：输出电压纹波从 100mV 降至 35mV，符合设计要求，顺利通过 CE 电磁兼容认证。
• 生产良率：短路不良率从 3% 降至 0.1%，批量生产良率达 99.8%，返工成本降低 97%。
