MRI 磁共振的无磁禁区:为什么 PCB 不能带 “磁”?

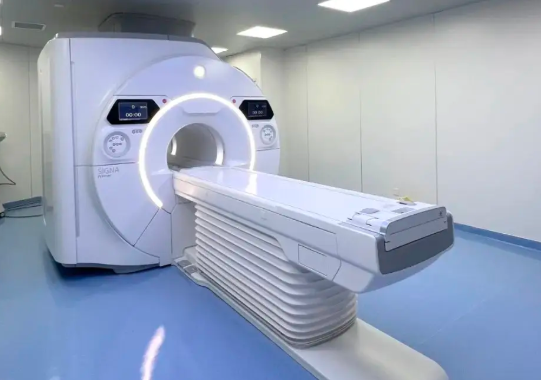

MRI 磁共振成像仪是诊断软组织病变的 “金标准”—— 它能清晰显示大脑、脊髓、肝脏等器官的细微结构,甚至能发现早期肿瘤,而这一切的基础是设备内部的 “强磁场环境”(主流 MRI 的磁场强度为 1.5T 或 3.0T,1T 相当于地球磁场的 2 万倍)。在强磁场中,任何带磁性的物质(如铁、钴、镍及其合金)都会被磁场吸引,不仅可能损坏设备,还会干扰磁场均匀性,导致影像出现严重伪影。而 PCB 作为 MRI 设备的核心部件,必须彻底避开 “磁性物质”,实现 “无磁设计”,否则哪怕微小的磁性杂质,都可能让 MRI 的 “清晰影像” 变成 “模糊乱码”。今天我们就来科普,MRI 的强磁场对 PCB 有哪些限制,以及 “无磁 PCB” 是如何设计的。
首先要理解:MRI 的影像质量依赖 “磁场均匀性”—— 设备通过梯度线圈产生均匀的梯度磁场,激发人体氢质子产生共振信号,若磁场中存在磁性物质,会在局部形成 “磁场畸变”,导致该区域的共振信号频率偏移,影像中出现 “暗区” 或 “亮区伪影”。例如 PCB 中若含有微量铁杂质(哪怕含量仅 0.01%),在 3.0T 磁场中会产生局部磁场畸变,扫描脑部时可能将 “正常脑组织” 误判为 “病变区域”;若 PCB 的元器件采用磁性金属引脚(如铁制引脚),会被强磁场吸引,导致元器件位移、焊接点脱落,直接引发设备故障。某 MRI 设备厂商曾在研发阶段误用普通 PCB(含微量铁杂质),扫描膝关节影像时出现 “环形伪影”,后期更换无磁 PCB 后,伪影完全消失,影像清晰度提升 40%。因此,MRI 专用 PCB 的第一要求是 “全流程无磁”—— 从原材料到元器件,再到生产工艺,必须彻底排除磁性物质。
那么,“无磁 PCB” 具体要满足哪些要求?第一是 “基材无磁”:普通 PCB 基材(如 FR-4)在生产过程中,可能因原材料(如玻璃纤维布)混入微量磁性杂质,需选用 “无磁级基材”—— 这类基材在生产时会对原材料进行磁选检测,确保磁性杂质含量≤1ppm(百万分之一),同时基材本身不具备铁磁性(磁导率 μ≈1,与空气接近)。第二是 “铜箔无磁”:铜本身为非磁性金属,但普通电解铜箔在生产过程中可能引入磁性杂质(如来自生产设备的铁屑),需选用 “高纯度无磁铜箔”(纯度≥99.99%,磁性杂质含量≤0.5ppm),避免铜箔成为磁场干扰源。第三是 “元器件无磁”:PCB 上的电阻、电容、芯片等元器件,其引脚与外壳不能使用磁性金属(如普通电阻的引脚多为铁镍合金),需选用无磁材质(如纯铜引脚、陶瓷外壳),同时元器件本身需通过 “无磁认证”(磁导率 μ≤1.001)。例如某 MRI 设备的信号处理 PCB,因误用普通铁引脚电阻,导致磁场均匀性偏差超过 10ppm,影像中出现 “条带状模糊”,更换无磁铜引脚电阻后,偏差降至 2ppm 以内,满足临床诊断要求。
除了 “无磁”,MRI 专用 PCB 还需应对 “高频信号处理” 挑战。MRI 的共振信号频率通常为几十至几百 MHz(如 3.0T MRI 的共振频率约为 128MHz),且信号幅度仅微伏级(μV),这要求 PCB 具备 “低损耗” 与 “抗干扰” 能力 —— 若 PCB 的介质损耗角正切(tanδ)过大,高频信号会在传输过程中衰减,无法捕捉微弱的共振信号;若 PCB 未做屏蔽设计,梯度线圈产生的电磁干扰会覆盖共振信号,影像中出现 “噪声斑点”。因此,MRI 专用 PCB 需选用 “低损耗无磁基材”(如 PTFE 聚四氟乙烯基材,tanδ≤0.002),这类基材不仅无磁,还能有效降低高频信号损耗;同时,PCB 需设计 “双层屏蔽层”(采用无磁铜箔),将信号线路包裹其中,隔绝外部电磁干扰。例如某高端 MRI 设备采用 PTFE 基材的无磁 PCB 后,高频信号传输效率提升 25%,原本模糊的肝脏微小病灶(直径 3mm),在影像中能清晰显示边界。
此外,MRI 设备的 “长寿命” 需求,还需无磁 PCB 具备 “耐低温” 特性 ——MRI 的超导磁体需在 - 269℃(液氦温度)下工作,设备内部虽有保温层,但靠近磁体的 PCB 仍可能处于 0-10℃的低温环境,普通 PCB 在低温下会变脆、绝缘性能下降,而无磁 PCB 需选用耐低温基材(如改性 PTFE),确保在低温环境下仍保持良好的柔韧性与绝缘性。某医院的 1.5T MRI 设备,因靠近磁体的 PCB 在低温下出现线路开裂,导致信号中断,更换耐低温无磁 PCB 后,设备恢复稳定运行,未再出现类似故障。
针对 MRI 设备的 “无磁、低损耗、耐低温” 需求,捷配研发了 MRI 专用无磁医疗级 PCB:基材选用无磁级 PTFE(tanδ≤0.002)或改性 FR-4,磁性杂质含量≤0.5ppm,磁导率 μ≈1,完全适配强磁场环境;铜箔采用 99.995% 高纯度无磁电解铜,避免磁性杂质干扰;元器件焊接选用无磁铜引脚或陶瓷外壳器件,全流程通过磁导率检测(μ≤1.001)。同时,捷配的 MRI 专用 PCB 支持多层设计(最高可达 12 层),配合双层铜箔屏蔽结构,有效降低高频信号损耗与电磁干扰,可适配 1.5T、3.0T 等不同磁场强度的 MRI 设备,满足脑部、脊柱、腹部等多部位的高清成像需求,为医生提供无伪影的清晰影像,助力软组织病变的精准诊断。
