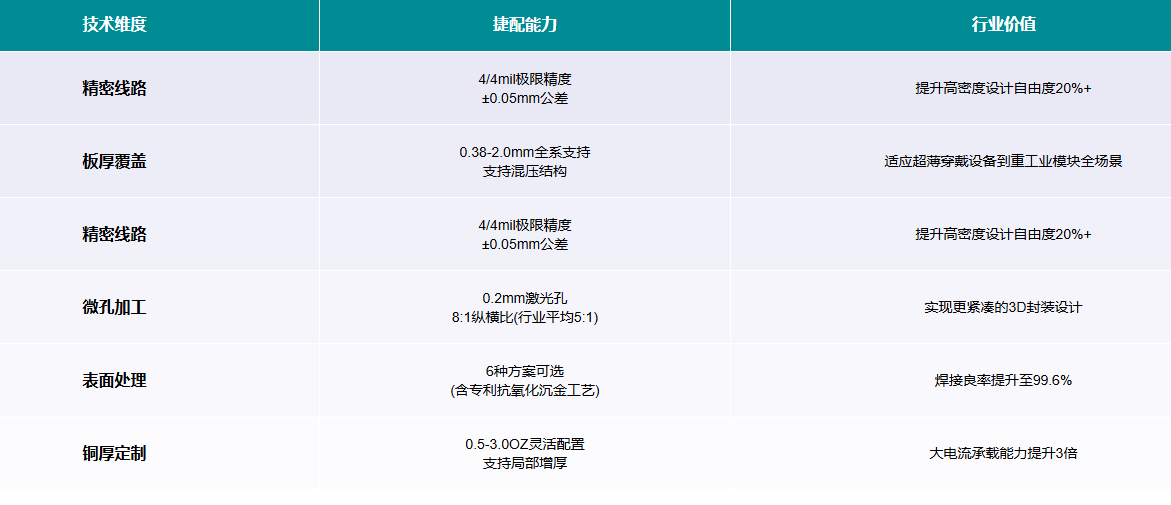

制程能力

陶瓷基板 PCB 全场景解决方案 — 破解高可靠电子的 “散热 + 绝缘 + 耐候” 难题

氧化铝 / 氮化铝 / 氮化硅全材质覆盖,DBC/AMB 工艺定制,适配 5G、新能源、航空航天核心需求

  • 氧化铝陶瓷基板PCB 氧化铝陶瓷基板PCB
    氧化铝陶瓷基板PCB

    材料:陶瓷

    板厚:1.6mm

    最小线距/线宽:3/3mil

    表面处理:沉浸金

  • 氮化铝陶瓷基板PCB 氮化铝陶瓷基板PCB
    氮化铝陶瓷基板PCB

    板材类型:陶瓷板

    板材层数:2层

    板材厚度:1.0mm

    表面处理:硬金

    最小线宽/线距:5mil

  • 2层通讯高频陶瓷基板PCB 2层通讯高频陶瓷基板PCB
    2层通讯高频陶瓷基板PCB

    板材类型:陶瓷板

    板材层数:2层

    板材厚度:0.25mm

    表面处理:镀金

  • 氮化硅陶瓷基板PCB 氮化硅陶瓷基板PCB
    氮化硅陶瓷基板PCB

    板材类型:陶瓷板

    板材层数:4层

    板材厚度:1.2mm

    表面处理:化学沉金

    最小线宽/线距:40mil/40mil

选对陶瓷基板,让电子设备 “告别过热焦虑”

氧化铝 / 氮化铝 / 氮化硅多材质可选,从消费电子到航空航天全场景覆盖

  • 优异的导热与绝缘兼容性

    既能阻断电流(绝缘性远超树脂基板),又能快速传导热量(如氮化铝基板导热率是传统树脂基板的 10-20 倍),解决电子元件 “发热与绝缘” 的核心矛盾

  • 耐高温与热稳定性

    陶瓷材料本身熔点高(如氧化铝熔点约 2050℃),可长期在 200-500℃环境下工作,且热膨胀系数与硅芯片(如 Si、GaN)接近,能减少温度变化导致的 “热应力开裂”

  • 化学稳定性与耐腐蚀性

    耐酸碱、耐氧化,不与电子元件中的焊料、助剂发生反应,可在潮湿、腐蚀性环境下长期使用(如工业控制、汽车电子)

  • 机械强度高

    比树脂基板更耐磨、抗冲击,能为脆弱的电子元件提供可靠支撑(如半导体芯片封装)
