硬件工程师必备：高功率密度消费电子 PCB 散热优化方案

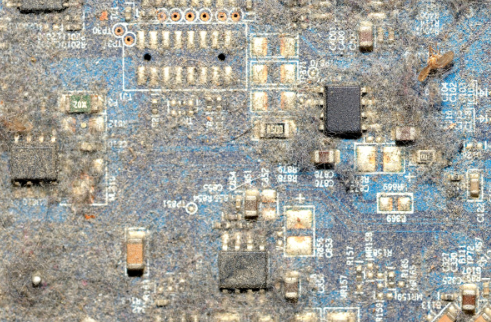

一、引言

二、核心技术解析：PCB 散热的关键原理与影响因素

2.1 PCB 散热的核心方式

2.2 消费电子 PCB 散热的核心影响因素

• 材料热导率：传统 FR4 板材热导率仅 0.3-0.5W/(m?K)，无法满足高功率密度需求；铝基板热导率 1-6W/(m?K)，铜基板热导率 200-400W/(m?K)，是高散热需求的优选材料。
• 铜箔设计：铜箔厚度与面积直接影响热传导效率，铜厚从 1oz（35μm）增至 2oz（70μm），热导率提升约 80%；大面积铜皮、散热铺铜可扩大散热面积，降低温升。
• 结构设计：散热过孔、开窗设计、器件布局会影响热量流动，如散热过孔可将表层热量传导至内层或背面，开窗设计可增强对流散热。
• 工艺因素：阻焊油墨的热导率（传统油墨 0.1-0.2W/(m?K)）、表面处理方式会影响散热效果，无铅喷锡表面的热导率高于沉金表面。

2.3 捷配散热型 PCB 的核心优势

三、实操方案：消费电子 PCB 散热设计全流程优化步骤

3.1 材料选型：热导率与成本平衡

• 操作要点：根据产品功率密度选择合适的 PCB 基材，高功率区域局部采用高散热材料，兼顾散热效果与成本。
• 数据标准：
  1. 低功率密度（≤5W/cm²）：选用高 TG FR4 板材（TG≥170℃，热导率 0.5W/(m?K)），如捷配推荐的生益 S1130；
  2. 中功率密度（5-10W/cm²）：选用铝基板（热导率 3W/(m?K)），如生益铝基板 AL1000；
  3. 高功率密度（＞10W/cm²）：选用铜基板（热导率 200W/(m?K)）或热电分离铝基板（热导率 6W/(m?K)）；符合 IPC-4101 标准。
• 工具 / 材料：参考捷配散热材料选型手册，基材选用生益、罗杰斯等品牌，确保热导率稳定性。

3.2 铜箔与铺铜设计：提升传导散热效率

• 操作要点：优化铜箔厚度、铺铜面积与形状，避免散热盲区。
• 数据标准：核心器件（如 CPU、功率芯片）周边铜箔厚度≥2oz（70μm），铺铜面积≥器件封装面积的 2 倍；散热铺铜采用网格状或实心状，网格间距≤2mm（兼顾散热与 EMC）；电源地线采用宽铜皮（电流 1A 对应铜箔宽度 1mm，2oz 铜厚），减少焦耳热；符合 IPC-2221 第 5.4 条款。
• 工具 / 材料：设计软件 Altium Designer，铜箔选用无氧铜（纯度≥99.9%），确保热导率。

3.3 结构设计：增强对流与传导散热

• 操作要点：合理布局器件，设计散热过孔与开窗，优化热量流动路径。
• 数据标准：
  1. 器件布局：高功率器件（＞2W）分散布局，间距≥5mm，避免热量集中；发热器件远离敏感器件（如传感器、芯片）；
  2. 散热过孔：核心器件下方设置散热过孔阵列，孔径 0.3mm，孔间距 1mm，过孔数量≥10 个 /cm²，过孔内壁镀铜厚度≥25μm，增强层间热传导；
  3. 开窗设计：高功率区域阻焊开窗，露出铜皮（面积≥50%），增强对流散热；符合 IPC-6012 标准。
• 工具 / 材料：设计软件铺铜与过孔设置模块，参考捷配散热结构设计规范。

3.4 工艺与表面处理：降低散热阻力

• 操作要点：选择有利于散热的工艺与表面处理方式，避免阻焊覆盖散热区域。
• 数据标准：阻焊油墨选用高散热型（热导率 0.3W/(m?K)），散热区域阻焊开窗，无油墨覆盖；表面处理优先选择无铅喷锡（热导率 36W/(m?K)），其次为沉金（热导率 31W/(m?K)）；铜基板采用热电分离工艺，绝缘层厚度≤0.1mm，热阻≤0.5℃/W。
• 工具 / 材料：阻焊油墨选用太阳高散热系列，表面处理采用无铅喷锡工艺（捷配安徽广德生产基地支持）。
