消费电子高速 PCB 阻抗控制进阶：从仿真到量产信号衰减降低 40%

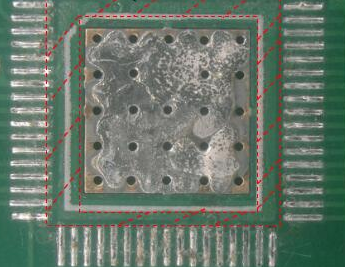

一、引言

二、核心技术解析：高速 PCB 阻抗控制的关键原理与难点

2.1 高速 PCB 阻抗的核心影响因素

2.2 高速 PCB 阻抗控制的核心难点

• 设计仿真难：高速信号存在趋肤效应、介质损耗，传统阻抗计算器无法精准模拟，需借助专业仿真工具；
• 工艺实现难：10Gbps PCB 线宽常窄至 0.15mm，线宽公差需控制在 ±0.01mm，对蚀刻工艺要求极高；
• 环境稳定性难：消费电子使用环境复杂（温度 - 20℃~60℃），板材介电常数随温度变化，易导致阻抗漂移。

2.3 捷配高速 PCB 阻抗控制的核心技术

三、实操方案：高速 PCB 阻抗控制全流程进阶步骤

3.1 设计仿真阶段：精准参数匹配

• 操作要点：采用 HyperLynx 仿真工具模拟高速信号传输特性，优化叠层、线宽与板材参数，避免阻抗突变。
• 数据标准：10Gbps 50Ω 微带线（罗杰斯 RO4350B 板材，εr=3.48±0.05，损耗因子 0.0037@10GHz），线宽设为 0.28mm，介质厚度 0.2mm，铜厚 1oz；差分信号阻抗 90Ω，线对间距 0.5mm，平行长度≤30mm，符合 IPC-2221 第 6.2.3 条款；仿真结果需满足阻抗偏差≤±3%，信号眼图张开度≥80%。
• 工具 / 材料：仿真工具 HyperLynx 11.0，设计软件 Altium Designer 23，板材优先选用罗杰斯 RO4350B、生益 S1130（低损耗高频板材）。

3.2 工艺实现阶段：精度与稳定性管控

• 操作要点：选择具备高速 PCB 生产能力的工厂，明确工艺参数要求，关键工序实时监测。
• 数据标准：
  1. 叠层压合：介质厚度公差 ±5%，采用文斌科技自动压合机，层偏≤0.03mm，确保介质厚度均匀性；
  2. 线路制作：LDI 曝光机曝光精度 ±0.01mm，线宽公差≤±0.01mm；蚀刻采用酸性蚀刻液，蚀刻速率控制在 1.5μm/min，蚀刻均匀性 ±8%；
  3. 表面处理：沉金工艺金层厚度 1.2-1.5μm，避免金层过厚导致阻抗偏移；符合 IPC-6012 标准。
• 工具 / 材料：核心设备包括芯碁 LDI 曝光机、宇宙蚀刻线、文斌科技自动压合机、特性阻抗分析仪。

3.3 环境稳定性优化：材料与结构适配

• 操作要点：选用低温度系数介电常数的板材，优化 PCB 结构设计，降低环境对阻抗的影响。
• 数据标准：板材介电常数温度系数≤±0.002/℃（-20℃~60℃），罗杰斯 RO4350B 板材可满足要求；PCB 边缘设置接地屏蔽条，减少电磁干扰对阻抗的影响；阻焊采用太阳无卤油墨，厚度≥15μm，增强机械保护与环境适应性。
• 工具 / 材料：板材选用罗杰斯 RO4350B，阻焊油墨选用太阳无卤系列，屏蔽条设计宽度≥0.5mm。

3.4 量产管控阶段：一致性保障

• 操作要点：建立批量生产阻抗数据库，每批次进行首件检测与抽样检测，及时调整工艺参数。
• 数据标准：首件阻抗检测覆盖率 100%，抽样检测比例≥5%，阻抗偏差≤±3%；每批次记录板材批次、工艺参数、检测数据，形成追溯体系；当阻抗偏差超 ±5% 时，立即停机调整蚀刻参数或更换板材。
• 工具 / 材料：检测设备包括特性阻抗分析仪（LC-TDR20）、龙门二次元测量仪，数据管理采用捷配工业互联网平台。
