沉金板定制解决方案 — 精准匹配电子设备核心需求

从消费电子到工业控制,按需定制金层厚度 / 尺寸规格,以高抗氧化、强焊接性破解 PCB 可靠性难题

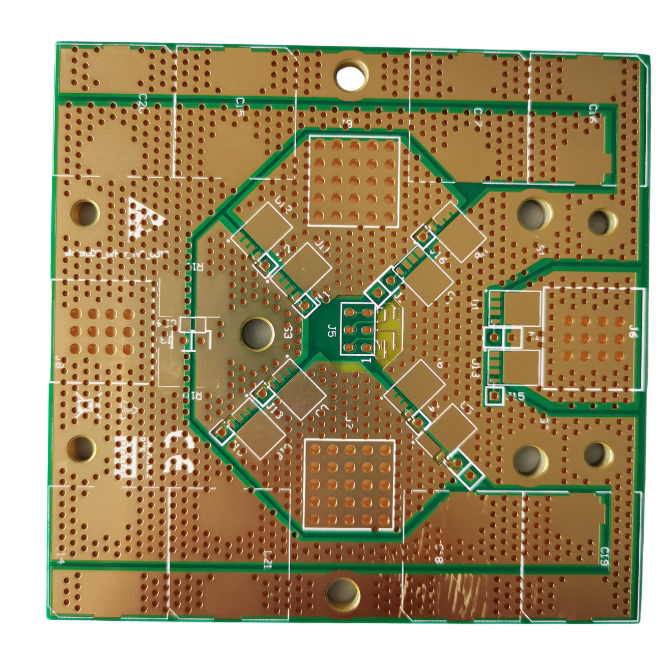

  • 2层厚铜沉金PCB电路板 2层厚铜沉金PCB电路板
    2层厚铜沉金PCB电路板

    材料:FR4- TG180 /ROSH

    层数:2层

    厚度:1.6mm

    铜厚度:7盎司铜

    阻焊层/丝印;绿色阻焊层/白色丝印

    表面处理:沉金

    最小宽度/间距:9/12密耳

    最小孔径:2.5mm

    技术特性:7盎司铜

  • 双面沉金医疗PCB板 双面沉金医疗PCB板
    双面沉金医疗PCB板

    层数:2层

    板材:FR4

    成品板厚:1.6mm

    表面处理方式:沉金

  • 双面沉金PCB电路板 双面沉金PCB电路板
    双面沉金PCB电路板

    层数/板厚:2/0.2mm

    材质:PI/25um CU/18um(无胶)

    FR4尺寸:220mm*150mm

    表面工艺:沉金

    线宽/间距:0.075mm/0.075mn

    最小孔径:0.2mm

    阻焊颜色:CVL黄色

    成品铜厚:25um

  • 12层高TG厚铜沉金板 12层高TG厚铜沉金板
    12层高TG厚铜沉金板

    层数:12层

    板厚:2.0mm

    阻焊层:哑光黑

    最小孔径:0.2mm

沉金板 —PCB 可靠性与性能的黄金标准

化学沉金工艺加持,抗氧化、强焊接、高导电,赋能中高端电子稳定运行

  • 极致平整度

    表面起伏<0.3μm(喷锡板>5μm),满足 01005元件/BGA芯片(焊球间距0.35mm)的贴装精度

  • 超强抗氧化性

    金层隔绝空气,存放期达12个月(OSP仅3-6个月),适合军工/医疗等长周期项目

  • 高频信号低损耗

    趋肤效应下,1GHz信号在金层传输损耗比锡层低15%(金电阻率2.44μΩ·cm vs 锡11.5μΩ·cm)

  • 焊接可靠性高

    镍层硬度(HV500)缓冲热应力,减少焊点开裂,通过 3000次 -40℃~125℃ 热循环测试

应用行业

  • 通信设备 通信设备

    应用于无线通信、网络设备

  • 医疗设备 医疗设备

    应用于诊断设备、治疗 / 监护设备

  • 汽车电子 汽车电子

    应用于车载控制系统、车载智能设备

  • 消费类产品 消费类产品

    应用于音频设备、智能穿戴、终端配件

为什么选择捷配

高精密设备,造就高品质产品

  • 维嘉数控六轴钻孔机

    采用六轴直线电机驱动; 主轴转速:200krpm/160krpm; 钻孔精度:±0.02mn; 用于多层板导电图形层之间的导通孔的钻孔

  • 宜美智在线AOI检测机

    CCD摄像头定位,分辨率达5μm,100%测试功能性开短路,漏测率为0,确保每一片出货都是良品

  • 芯碁激光LDI曝光机

    大功率曝光光源设计,高精度成像和定位系统,用于导电图形转移时的图形曝光成像;对位和成像精度高至±10μm,更高平行景深,更高的生产性参数和更高的质量

  • 批量自动测试机

    采用先进的批量自动测试机,实现自动化上下料,自动分辨合格与不合格电路板,并且具备光幕保护,确保操作安全

品质为基,铸就信赖

全流程质控体系,让每一件产品都带着安心

多份权威资质, 一份放心选择

采用 ISO 9001、IATF 16949、ISO 13485 等国际认证体系,生产车间达到万级洁净标准,确保产品一致性与稳定性

自营基地 · 专业技术团队 · 高质量保证

  • 安徽广德生产基地

  • 江西赣州生产基地

  • 江西上饶生产基地

  • 广东深圳生产基地
