高品质PCB厂家可制造性检查的关键环节与实施要点

一、裸板生产阶段的可制造性检查

（一）外观质量检查

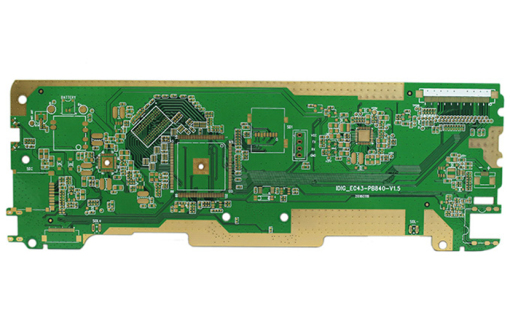

裸板外观是可制造性检查的首要环节，直接反映 PCB 基材处理与加工工艺的稳定性。检查时需采用高清视觉检测设备，配合人工复检，重点关注以下内容：基材表面是否存在划痕、凹陷、气泡等缺陷，缺陷面积需控制在 0.5mm2 以内；边缘是否平整，无毛刺、缺角，边缘毛刺长度不超过 0.1mm；丝印图案是否清晰、完整，无模糊、断线或偏移，丝印偏移量应不大于 0.1mm。对于外观缺陷超标的裸板，需立即标记并隔离，避免流入后续工序。

（二）尺寸精度检查

尺寸精度是确保 PCB 能与其他部件精准装配的关键，检查需使用高精度测量工具，如二次元影像测量仪，对裸板的整体尺寸、孔径、线宽等参数进行检测。整体尺寸偏差需控制在 ±0.1mm 以内，孔径偏差根据孔径大小设定：孔径小于 1mm 时，偏差不超过 ±0.05mm；孔径 1-3mm 时，偏差不超过 ±0.1mm；孔径大于 3mm 时，偏差不超过 ±0.15mm。线宽尺寸需与设计图纸一致，偏差不超过设计值的 ±10%。若尺寸偏差超标，需分析是模具磨损还是加工参数异常导致，并及时调整生产工艺。

（三）导通与绝缘性能检查

导通与绝缘性能是 PCB 电气功能的基础，检查需使用导通测试仪与绝缘电阻测试仪。导通测试时，需对所有预设的导通路径进行检测，确保无开路现象，导通电阻应不大于 50mΩ；绝缘测试时，需在相邻不导通的线路之间施加规定电压（通常为 500V DC），测量绝缘电阻，绝缘电阻应不小于 100MΩ。对于多层 PCB，还需检测层间导通与绝缘性能，防止层间短路或开路。若检测到导通或绝缘异常，需通过 X 光检测设备定位故障点，分析是否为钻孔偏差或层压工艺问题。

二、元器件装配前的可制造性检查

（一）物料核对检查

在元器件装配前，需对物料的型号、规格、数量进行严格核对，确保与设计图纸一致。检查时需逐一核对元器件的丝印标识、参数规格书，重点关注元器件的封装尺寸、引脚数量、电气参数（如电压、电流、电阻值）是否符合要求。例如，电阻器需核对阻值与功率，电容器需核对容量与耐压值，集成电路需核对型号与引脚排列顺序。若发现物料错配或数量缺失，需立即暂停装配流程，联系采购部门更换或补充物料。

（二）元器件质量检查

元器件自身质量缺陷会直接影响 PCB 的可靠性，因此装配前需进行质量检查。对于贴片元器件，需检查引脚是否变形、氧化，封装是否完好，无裂痕、破损；对于直插元器件，需检查引脚是否弯曲、锈蚀，引脚长度是否符合装配要求。此外，还需对部分关键元器件进行抽样电气性能测试，如集成电路的逻辑功能测试、二极管的单向导电性测试、晶体管的放大倍数测试。抽样比例通常按照 AQL（可接受质量水平）标准执行，一般为 1%-5%，若抽样中发现不合格品，需扩大抽样范围或全检。

三、焊接过程中的可制造性检查

（一）焊接温度曲线监控

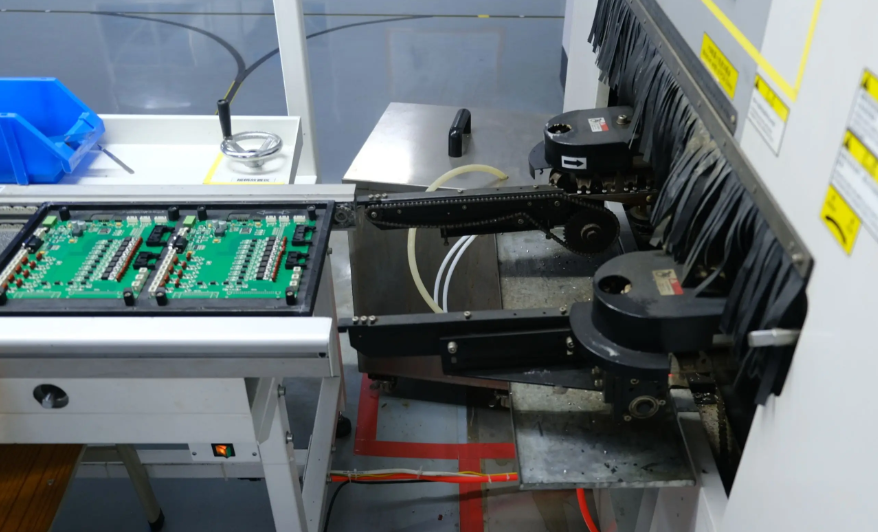

焊接温度曲线是影响焊接质量的核心参数，需在焊接过程中实时监控。对于 SMT 贴片焊接，回流焊炉需设置合理的温度区间，包括预热区、恒温区、回流区和冷却区，不同区间的温度与时间需根据焊膏类型与元器件特性设定。例如，无铅焊膏的回流区峰值温度通常为 240-250℃，持续时间为 30-60 秒。检查时需使用温度曲线测试仪，将测试探头粘贴在 PCB 的关键位置（如大尺寸元器件底部、密集布线区域），记录实际温度曲线，并与标准曲线对比，若偏差超过 ±5℃，需及时调整回流焊炉参数。

（二）焊接外观检查

焊接完成后，需对焊接点进行外观检查，判断是否存在焊接缺陷。合格的焊接点应呈现光亮的银白色（无铅焊锡），焊锡量适中，覆盖整个焊盘，无虚焊、假焊、桥连、锡珠等缺陷。虚焊表现为焊锡与引脚或焊盘之间接触不紧密，存在缝隙；桥连表现为相邻焊接点之间的焊锡连通，形成短路；锡珠表现为焊接点周围存在细小的焊锡颗粒。检查时可采用放大镜或显微镜，对于批量生产的 PCB，可引入 AOI（自动光学检测）设备，提高检查效率与准确率，AOI 检测覆盖率应达到 100%，漏检率控制在 0.1% 以内。

四、成品测试阶段的可制造性检查

（一）功能测试

成品功能测试是验证 PCB 是否满足设计要求的最终环节，需根据产品的功能需求搭建专用测试平台。测试内容包括电气性能测试（如电压、电流、电阻、电容等参数测量）、信号传输测试（如信号完整性、传输速率、阻抗匹配等）、功能逻辑测试（如集成电路的各项功能是否正常实现）。例如，对于电源 PCB，需测试输出电压的稳定性、负载调整率、纹波系数；对于通信 PCB，需测试信号的误码率、传输延迟。若功能测试不通过，需结合前期检查数据，定位故障点，分析是设计问题、元器件问题还是焊接问题。

（二）可靠性测试

可靠性测试是评估 PCB 长期使用性能的重要手段，也是可制造性检查的延伸。常见的可靠性测试包括高低温循环测试、湿热测试、振动测试、跌落测试等。高低温循环测试需将 PCB 置于 - 40℃-85℃的环境中，循环 100-500 次，测试后检查 PCB 是否出现开裂、元器件脱落、电气性能退化等问题；湿热测试需将 PCB 置于 40℃、相对湿度 90% 的环境中，放置 1000 小时，测试绝缘性能与电气参数稳定性；振动测试需按照产品使用场景设定振动频率与振幅，测试 PCB 结构的抗振动能力。通过可靠性测试，可提前发现 PCB 在极端环境下的潜在问题，为后续工艺优化提供依据。
