PCB定制焊接全流程拆解:从设计到初检,每个步骤都藏着质量密码
来源:捷配
时间: 2025/10/09 09:57:29
阅读: 3

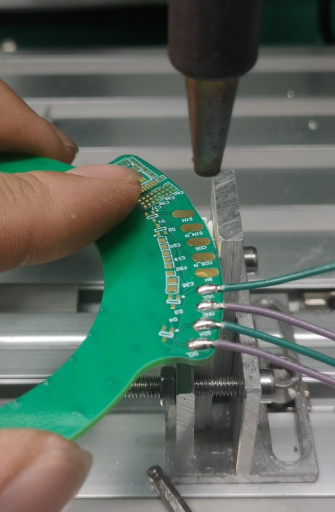

很多人知道 PCB 是电子设备的 “骨架”,却少有人了解 “定制焊接” 如何让零散的元件变成能工作的电路。其实 PCB 定制焊接不是简单的 “焊锡粘元件”,而是从设计审核到初检的全链条把控 —— 哪怕一个焊盘尺寸偏差 0.1mm,都可能导致后续焊接失效。今天就从科普角度,拆解 PCB 定制焊接的核心流程,带你看懂每个步骤的关键作用。

第一步是设计文件审核与优化,这是焊接质量的 “前置保障”。用户提供的 Gerber 文件(PCB 设计的标准文件)需要先经过专业软件检查:比如线路是否与焊盘错位、焊盘大小是否匹配元件引脚(比如 0402 元件的焊盘宽度建议 0.2-0.3mm)、是否存在 “孤岛铜箔”(可能导致焊接时受热不均)。曾有用户因 Gerber 文件中焊盘间距过小(仅 0.1mm),直接导致焊接时出现 “桥连”(相邻焊盘被焊锡连通),后续只能重新修改设计。此外,还需根据焊接工艺优化设计,比如 SMT(表面贴装)工艺需要在 PCB 边缘预留 “定位孔”,方便贴片机精准固定,这些细节若忽略,会直接影响后续贴装精度。
第二步是基材与焊料的匹配选择。PCB 基材的导热性、耐高温性会影响焊接效果:比如高频电路常用的罗杰斯基材,因导热系数高,焊接时需适当调整温度曲线,避免局部过热;而普通 FR-4 基材则适合常规焊接温度。焊料选择也有讲究:有铅焊锡(Sn63Pb37)熔点约 183℃,焊接流动性好,但不符合环保要求;无铅焊锡(Sn96.5Ag3.0Cu0.5)熔点约 217℃,环保且可靠性高,是目前主流选择。此外,焊膏的粘度、颗粒度也需匹配元件大小 —— 贴装 01005 超微型元件时,需用颗粒度更细的焊膏(20-38μm),否则易出现焊料量不均的问题。
第三步是焊接核心工序:从印刷到回流。以 SMT 工艺为例,首先是 “焊膏印刷”:通过钢网将焊膏精准涂覆在焊盘上,钢网开孔大小需与焊盘匹配(比如 0603 元件的钢网开孔直径通常为 0.3mm),焊膏量过多易导致桥连,过少则会虚焊。接着是 “元件贴装”:贴片机通过视觉定位,将元件精准放在涂有焊膏的焊盘上,01005 元件的贴装误差需控制在 ±0.05mm 以内,否则会偏离焊盘。最后是 “回流焊”:PCB 进入回流炉,按照预设的温度曲线加热 —— 预热阶段(80-120℃)去除焊膏中的助焊剂;恒温阶段(120-150℃)让助焊剂充分活化;回流阶段(超过焊锡熔点,220-240℃)使焊锡熔化并润湿焊盘;冷却阶段(快速降温至 150℃以下)让焊锡凝固。温度曲线的精准度至关重要,曾有案例因回流阶段温度不足(仅 200℃),焊锡未完全熔化,导致 30% 的元件出现虚焊。
第四步是初检与修正。焊接完成后,首先进行外观检查:目视或借助放大镜查看是否有桥连、虚焊、元件偏移等问题;然后用万用表抽检关键焊点的导通性,确保无开路;对有 BGA、QFP 等元件的 PCB,还需初步检查元件是否贴装平整。若发现少量虚焊,可通过热风枪局部补焊;若桥连较严重,则需用吸锡带清理多余焊锡。这一步能及时拦截明显缺陷,避免后续检测成本增加。
PCB 定制焊接的每一步都需 “精准把控”,而捷配在全流程中构建了专业保障:首先通过自主研发的智能审单系统,自动检测 Gerber 文件中的焊盘、线路问题,2 小时内反馈优化建议;基材与焊料方面,提供罗杰斯、生益等多品牌基材选择,焊料采用符合 RoHS 标准的无铅焊锡(Sn96.5Ag3.0Cu0.5);焊接环节配备西门子高速贴片机(贴装精度 ±0.03mm)与回流炉(温度控制精度 ±1℃),确保 01005、BGA 等元件焊接可靠;初检阶段结合人工目视与万用表抽检,拦截基础缺陷。此外,捷配支持 1-32 层 PCB 定制焊接,无论是小批量打样还是大批量生产,都能提供全流程技术支持,助力用户规避焊接风险。
