PCB 接地布局设计核心原则
来源：捷配
时间: 2025/10/21 10:03:05
阅读: 116

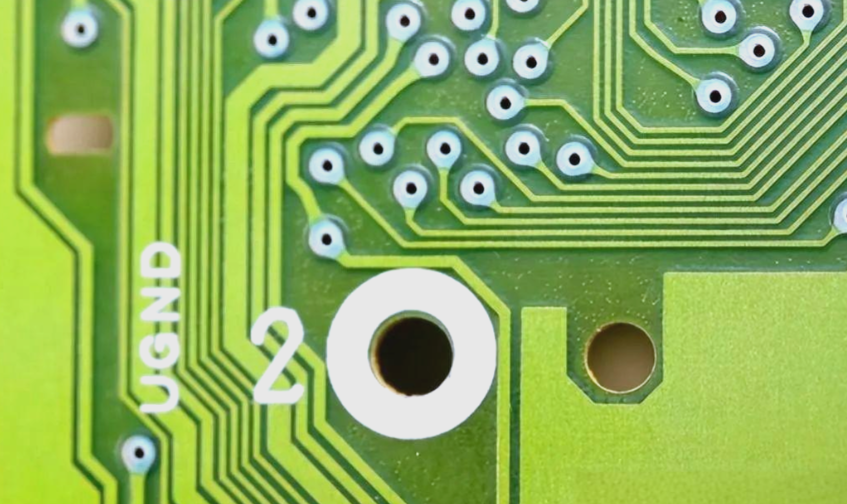

PCB 接地布局的设计，需围绕 “低阻抗、无环路、强隔离” 三大核心目标，避免因路径不合理、类型混淆、防护不足导致的问题。不同于普通 PCB 的 “能连通即可”，接地布局设计有明确的原则与实操标准，涵盖接地方式选择、地平面设计、类型隔离、走线细节等关键环节。今天，我们逐一解析这些核心原则，结合具体参数与设计案例，帮你掌握接地布局的实操方法。?
一、接地方式选择：根据频率与电流，匹配 “单点” 或 “多点”?
接地方式直接决定电流回流路径的合理性，需根据电路频率、电流大小选择，核心分为 “单点接地” 与 “多点接地”，两者适用场景截然不同：?
- 单点接地：所有接地节点通过一条公共接地线连接到接地参考点，适用于低频电路（通常 <1MHz）。优点是避免形成接地环路（环路会感应外部磁场产生干扰电流），缺点是高频下接地线阻抗增大（高频电流趋肤效应明显，导线有效截面积减小，阻抗升高）。实操时需注意：公共接地线需 “粗且短”，直径或宽度根据最大电流确定（如电流 1A 时，铜箔宽度≥1mm；电流 5A 时≥5mm），且接地节点按 “电流从大到小” 顺序排列（避免大电流路径经过小电流接地节点，减少干扰）。例如，模拟电路（如传感器信号放大电路，频率 < 100kHz）采用单点接地，将放大器接地、传感器接地、滤波电容接地都连接到同一公共点，再通过一条宽 2mm 的铜箔连接到地平面，可有效避免噪声干扰。?
- 多点接地：所有接地节点直接连接到最近的地平面（如 PCB 的接地层），适用于高频电路（通常 > 10MHz）。优点是接地路径短，阻抗低（地平面的阻抗远低于导线），缺点是可能形成接地环路（需通过地平面分区隔离规避）。实操时需注意：地平面需完整（避免大面积开口），接地节点到地平面的连接过孔需靠近引脚（距离≤0.5mm），且过孔数量根据电流确定（如高频信号接地，每个引脚至少 1 个过孔；大电流接地，每 1A 电流对应 1 个过孔）。例如，射频模块（频率 2.4GHz）采用多点接地，将射频芯片的接地引脚、天线匹配电路的接地端、屏蔽罩接地端都通过过孔直接连接到下方完整地平面，接地路径长度 < 1mm，可减少信号损耗与 EMI 辐射。?
- 混合接地：低频部分采用单点接地，高频部分采用多点接地，适用于混合频率电路（如包含数字电路与射频电路的 PCB）。例如，某物联网模块 PCB，数字电路（MCU，频率 80MHz）采用单点接地（通过磁珠连接到地平面），射频电路（WiFi 模块，频率 2.4GHz）采用多点接地（直接过孔接地），两者的接地区域在地面上用 “隔离带”（宽度≥1mm 的无铜区域）分隔，既避免低频环路，又满足高频低阻抗需求。?
二、地平面设计：打造 “低阻抗、无干扰” 的回流基础?
地平面是 PCB 接地布局的 “核心载体”，尤其在多层 PCB 中，合理的地平面设计能大幅提升接地效果，需遵循以下原则：?
- 优先采用完整地平面：多层 PCB（4 层及以上）应至少包含 1-2 层完整地平面（无大面积开口、无细窄通道），地平面面积应占 PCB 总面积的 70% 以上。完整地平面的阻抗极低（高频下阻抗 <0.1Ω），能为电流提供最短回流路径，同时抑制电磁场辐射（信号传输线与下方地平面形成 “微带线” 结构，电磁场被限制在两者之间）。例如，4 层 PCB 的典型结构为 “顶层信号层 - 第二层地平面 - 第三层电源层 - 底层信号层”，第二层地平面完整覆盖，仅在过孔处开孔，可有效减少信号回流阻抗。?
- 避免地平面 “开口” 与 “窄颈”：地平面若存在大面积开口（如为避让其他线路而预留的无铜区域），会导致电流回流路径绕行，增加阻抗与干扰；若存在窄颈（如地平面连接部位宽度 <1mm），会形成 “电流瓶颈”，产生较大电压降。例如，某汽车电子 PCB 的地平面因避让电源线路出现 5mm 宽的开口，导致高频信号（CAN 总线，频率 500kHz）的回流路径增加 10mm，EMI 辐射超标 3dB；将开口处的地平面用 “跳线”（导线或过孔）连接，消除开口后，辐射值降至标准以内。?
- 地平面与电源层 “相邻配对”：多层 PCB 中，地平面应与电源层紧密相邻（层间距≤0.2mm），形成 “电源 - 地” 耦合电容，可抑制电源噪声（电容对高频噪声有滤波作用）。例如，3.3V 电源层与地平面相邻，层间距 0.15mm，耦合电容约 1nF（根据公式 C=ε?ε?S/d，ε?=8.85×10?¹²F/m，ε?=4.4，S 为层面积，d 为层间距），可有效滤除 100MHz 以上的电源噪声。?
三、接地类型隔离：防止 “噪声跨域”，避免干扰?
不同类型的接地（如模拟地、数字地、电源地）若直接连通，会导致噪声跨域干扰，需通过合理方式隔离或连接：?
- 模拟地与数字地：单点连接，避免直接融合：模拟电路对噪声敏感（如传感器信号、音频信号），数字电路会产生高频开关噪声（如时钟信号、数据总线），两者接地需隔离，仅在一个点连接（如通过 0Ω 电阻、磁珠或直接单点连通），避免形成环流。实操时，可在 PCB 上划分 “模拟区” 与 “数字区”，各自的地平面在分区内完整，仅在分区边界处通过一个 0Ω 电阻连接（0Ω 电阻可作为故障排查时的断点，方便测试）。例如，某医疗监护仪 PCB，模拟区（心电信号采集，信号幅度 μV 级）的地平面与数字区（MCU，频率 100MHz）的地平面用 1mm 宽的隔离带分隔，仅在电源入口处通过 0Ω 电阻单点连接，有效避免数字噪声干扰心电信号。?
- 电源地与信号地：单独路径，就近连接：电源地需承受大电流，若与信号地共用路径，大电流产生的电压降会干扰信号基准电压。实操时，电源地应单独连接到地平面，且连接点靠近电源模块（如 DC-DC 转换器的接地引脚），信号地连接到地平面的靠近信号芯片的位置，两者在地面上不共用铜箔路径。例如，某工业电源 PCB，12V 转 5V 的 DC-DC 模块（最大电流 3A）的接地引脚通过 2mm 宽的铜箔直接连接到地平面，信号芯片（运放）的接地引脚通过 0.5mm 宽的铜箔连接到地平面，两者的接地路径无重叠，避免电源电流干扰运放工作。?
- 保护地与其他地：物理隔离，单独接地：保护地（如外壳接地、高压电路接地）需与信号地、电源地保持物理隔离（铜箔间距≥2mm），避免漏电电流通过其他接地路径进入信号或电源电路，导致设备损坏。保护地的接地电阻需 < 4Ω（符合 GB 4943.1 安全标准），通常在 PCB 边缘设计专用接地焊盘，通过导线连接到设备外壳，再由外壳接地。?
四、接地走线细节：小细节决定 “大稳定”?
接地走线的细节虽小，却直接影响接地效果，需注意以下要点：?
- 接地铜箔 “宽优于细”：根据电流大小确定铜箔宽度，小信号接地（电流 <100mA）铜箔宽度≥0.3mm，电源接地（电流 1-5A）≥1-5mm，大电流接地（电流> 5A）≥5mm 以上（或采用铺铜）。铜箔越宽，阻抗越低，电压降越小。例如，某 LED 驱动 PCB，2A 电流的接地铜箔宽度仅 0.5mm，工作时铜箔发热明显（温度升高 15℃），加宽至 2mm 后，温度仅升高 3℃。?
- 避免接地走线 “锐角” 与 “环路”：接地走线若出现锐角（<90°），高频电流会在拐角处产生额外辐射；若形成环路（如接地铜箔围绕某一区域形成闭合回路），会感应外部磁场产生干扰电流。实操时，接地走线应采用 45° 角或圆弧拐角，避免形成闭合环路。例如，某高频 RFID 模块 PCB，接地走线的 90° 锐角导致 EMI 辐射超标 2dB，改为 45° 角后，辐射值达标。?
- 敏感电路 “就近接地”：敏感元件（如传感器、射频芯片、时钟晶振）的接地引脚应就近连接到地平面，接地路径长度 < 1mm，避免长距离走线引入干扰。例如，时钟晶振（频率 25MHz）的接地引脚若通过 5mm 长的导线接地，会引入额外的寄生电感（约 5nH），导致时钟信号抖动增大；改为直接通过过孔连接到下方地平面（路径长度 0.5mm），抖动从 50ps 降至 10ps。?
PCB 接地布局设计需 “精细化”，从接地方式选择到地平面设计，再到类型隔离与走线细节，每一步都需围绕 “低阻抗、无干扰” 展开。只有严格执行这些原则，才能确保接地布局的合理性，为 PCB 的稳定运行提供保障。
