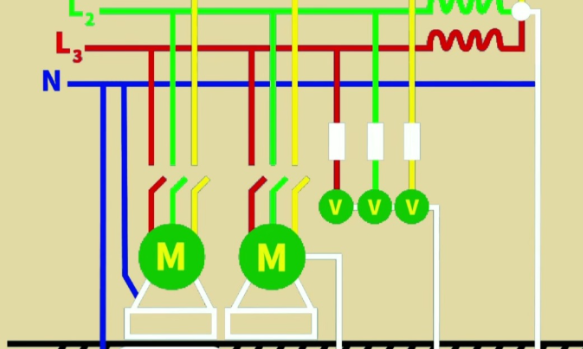

PCB 接地布局没有 “万能方案”—— 消费电子追求 “小型化、低成本”，工业控制强调 “抗干扰、高稳定”，汽车电子注重 “耐温、耐振动”，不同场景的需求差异，决定了接地布局的策略不同。今天，我们针对消费电子、工业控制、汽车电子三大典型场景，解析各自的接地布局难点、核心策略及实操案例，帮你根据应用场景选择合适的接地方案。
?
一、消费电子（如手机、无线耳机、智能手表）：小空间下的 “紧凑高效” 接地?
消费电子 PCB 的核心特点是 “体积小、元件密、多层板为主”（如手机 PCB 多为 8-12 层），接地布局的难点是 “空间有限，需兼顾多类型接地（信号地、电源地、射频地）的隔离与低阻抗”，核心策略如下：?
- 采用 “多层地平面 + 分区隔离”：利用多层板的地平面（通常 2-3 层），按功能分区规划接地区域，如顶层信号层下方设 “射频地平面”，底层信号层上方设 “数字地平面”，中间层设 “电源地平面”，各层地平面通过过孔连接（避免形成环路）。例如，某智能手机 PCB（10 层）的接地布局：第 2 层为射频地平面（覆盖 WiFi、蓝牙模块区域），第 5 层为数字地平面（覆盖 CPU、内存区域），第 8 层为电源地平面（覆盖电池管理、DC-DC 模块区域），射频地与数字地通过单点磁珠连接，数字地与电源地通过 0Ω 电阻连接，既隔离噪声，又保证低阻抗。?
- 射频模块 “单独接地，贴近地平面”：消费电子中的射频模块（如 WiFi 6、5G NR）对接地阻抗要求极高（高频下阻抗 < 1Ω），需单独规划接地区域，且接地引脚通过多个过孔（每引脚 2-3 个过孔）直接连接到下方射频地平面，避免长距离走线。例如，某无线耳机的 WiFi 模块（2.4GHz），接地引脚周围设计 3 个 0.2mm 直径的过孔，过孔间距 0.3mm，直接连接到下方完整射频地平面，接地路径长度 < 0.5mm，EMI 辐射值比单过孔方案降低 4dB。?
- 电源地 “宽铜箔 + 多过孔”，应对大电流：消费电子的电源模块（如快充芯片、电池管理芯片）需承受较大电流（如快充时电流达 6A），接地铜箔需加宽（宽度≥5mm），且接地引脚通过多过孔（每 1A 电流对应 1 个过孔）连接到电源地平面，避免铜箔发热与阻抗增大。例如，某智能手表的快充模块（最大电流 3A），接地铜箔宽度 6mm，接地引脚通过 3 个 0.3mm 过孔连接到电源地平面，工作时铜箔温度升高 < 5℃，接地阻抗 < 0.03Ω。?
实操案例：某 TWS 耳机 PCB（6 层）接地布局优化。原设计中，蓝牙模块（5.0）与 MCU 的接地共用一条铜箔，导致蓝牙接收灵敏度低（-85dBm，设计目标 - 90dBm），且 EMI 辐射在 2.4GHz 频段超标 3dB。优化方案：1. 在第 2 层增加单独蓝牙地平面，覆盖蓝牙模块区域；2. 蓝牙模块的接地引脚通过 2 个过孔直接连接到蓝牙地平面；3. MCU 的接地连接到第 4 层数字地平面；4. 蓝牙地与数字地通过 0Ω 电阻单点连接。优化后，蓝牙接收灵敏度提升至 - 92dBm，EMI 辐射达标。?
二、工业控制（如 PLC、变频器、传感器模块）：强干扰下的 “抗干扰” 接地?
工业控制 PCB 的核心特点是 “多模拟信号、强电磁干扰（如电机、变频器产生的干扰）、宽温环境（-20℃~70℃）”，接地布局的难点是 “抑制外部干扰与内部噪声耦合，确保模拟信号稳定”，核心策略如下：?
- 模拟电路 “浮地 + 单点接地”，隔离干扰：工业控制中的模拟电路（如传感器信号采集、PID 控制电路）信号幅度小（通常 4-20mA 或 0-5V），易受干扰，需采用 “浮地设计”（模拟地与保护地隔离，避免接地环路引入干扰），且模拟电路内部采用单点接地（所有模拟接地节点连接到一个公共点）。例如，某 PLC 的模拟量输入模块 PCB，模拟电路的地平面与数字地平面用 2mm 宽的隔离带分隔，模拟地通过一个 1kΩ 电阻（限制漏电电流）连接到保护地（浮地），模拟电路内部的放大器、滤波电容、传感器接地都连接到同一公共点，再通过一条宽 1mm 的铜箔连接到模拟地平面，有效抑制 50Hz 工频干扰（干扰幅度从 100mV 降至 10mV）。?
- 功率电路 “单独接地，远离信号电路”：工业控制中的功率电路（如变频器的 IGBT、继电器驱动电路）会产生大电流与强干扰，需单独规划接地区域，接地铜箔宽度≥10mm（电流达 10A 以上时采用铺铜），且接地区域与信号电路（模拟、数字）的距离≥5mm，避免干扰耦合。例如，某变频器 PCB，IGBT 模块的接地铜箔宽度 15mm，接地区域位于 PCB 边缘，与模拟信号区域的距离 8mm，IGBT 的接地引脚通过 5 个 0.5mm 过孔连接到电源地平面，工作时模拟信号的干扰幅度 < 5mV，满足控制精度要求。?
- 接地铜箔 “覆盖防护”，减少辐射：工业控制 PCB 的接地铜箔可适当覆盖敏感电路区域（如模拟信号传输线下方铺地铜箔），形成 “屏蔽层”，减少外部干扰辐射。例如，某传感器模块的 4-20mA 信号传输线，下方铺 0.5mm 宽的接地铜箔，铜箔与信号线条间距 0.2mm，干扰耦合幅度比无铜箔方案降低 80%。?
实操案例：某工业传感器模块 PCB 接地布局优化。原设计中，传感器信号地与继电器驱动地直接连通，导致传感器输出信号波动（误差 10%），无法满足控制要求。优化方案：1. 将传感器信号地与继电器驱动地分隔，用 1mm 隔离带划分区域；2. 传感器信号地采用单点接地，连接到模拟地平面；3. 继电器驱动地采用宽铜箔（8mm）连接到电源地平面；4. 模拟地与电源地通过磁珠（100Ω@1MHz）连接。优化后，传感器信号误差降至 0.5%，符合工业控制精度要求。?
三、汽车电子（如 ECU、毫米波雷达、车载娱乐）：恶劣环境下的 “高可靠” 接地?
汽车电子 PCB 的核心特点是 “耐温（-40℃~150℃）、耐振动（10-2000Hz，加速度 20g）、高可靠性（使用寿命 10 年 / 20 万公里）”，接地布局的难点是 “应对极端环境，确保接地路径长期稳定，避免过孔脱落、铜箔开裂”，核心策略如下：?
- 地平面 “完整无开口，厚铜设计”：汽车电子 PCB 多采用 4-6 层板，地平面需完整（无大面积开口），且铜箔厚度≥2oz（70μm，比消费电子厚），增强耐振动与电流承载能力。例如，某汽车 ECU PCB（6 层），第 2 层与第 5 层为地平面，铜箔厚度 2oz，完整覆盖 PCB 区域，仅在过孔处开孔，地平面阻抗 < 0.02Ω（100MHz 时），振动测试（20g）后无铜箔开裂。?
- 接地过孔 “盲埋孔 + 多过孔并联”，提升可靠性：采用盲埋孔（避免过孔穿透整个 PCB，减少振动时的应力集中）连接不同层地平面，且关键接地节点（如 MCU、电源模块）采用多过孔并联（3-5 个过孔），降低过孔失效风险。例如，某汽车毫米波雷达 PCB（77GHz），射频芯片的接地引脚采用 4 个盲孔（直径 0.2mm）并联，盲孔深度仅 0.5mm（连接顶层与第 2 层地平面），振动测试 1000 次后，过孔接触阻抗无变化（仍 < 0.01Ω），而单过孔方案在 500 次测试后阻抗增至 0.1Ω。?
- 电源地与信号地 “星型接地”，避免相互干扰：汽车电子的电源系统复杂（12V/24V 电池、发电机、DC-DC 模块），易产生电压波动，接地布局采用 “星型接地”（所有接地节点连接到一个公共接地参考点，如电池负极），避免不同模块的电流相互干扰。例如，某汽车中控 PCB，MCU、显示屏驱动、音频模块的接地都通过单独铜箔连接到 PCB 边缘的公共接地焊盘，再通过导线连接到电池负极，形成星型接地，音频模块的噪声幅度从 50mV 降至 5mV，音质明显提升。?
实操案例：某汽车发动机 ECU PCB 接地布局优化。原设计中，地平面存在 3mm 宽的开口（避让燃油喷射驱动线路），导致发动机转速信号（500-10000rpm）的干扰幅度达 200mV，ECU 控制精度下降。优化方案：1. 重新规划线路，消除地平面开口；2. 转速传感器的接地引脚采用 3 个过孔并联，连接到完整地平面；3. 燃油喷射驱动电路的接地铜箔加宽至 10mm，与转速信号接地区域的距离≥5mm。优化后，转速信号干扰幅度降至 20mV，ECU 控制精度恢复正常。?
总之，不同场景的 PCB 接地布局需 “因地制宜”，消费电子重紧凑与隔离，工业控制重抗干扰，汽车电子重可靠与耐环境。只有结合场景需求，选择合适的布局策略，才能确保接地效果达标。
