PCB多层板叠层：基础结构到核心价值指南
来源：捷配
时间: 2025/10/21 10:18:13
阅读: 64
在电子设备向小型化、高集成化发展的趋势下，单层 PCB（仅顶层布线）和双层 PCB（顶层 + 底层布线）已无法满足 “多信号、高功率、抗干扰” 的需求 —— 此时，PCB 多层板（通常≥4 层，含内层布线）凭借 “空间利用率高、信号完整性好、EMC 性能优” 的优势，成为手机、服务器、汽车电子等设备的核心载体。而 “叠层设计” 作为多层板的 “骨架”，直接决定其电气性能与制造可行性。今天，我们从基础入手，解析多层板叠层的定义、结构类型、核心作用及关键参数，帮你建立系统认知。
?

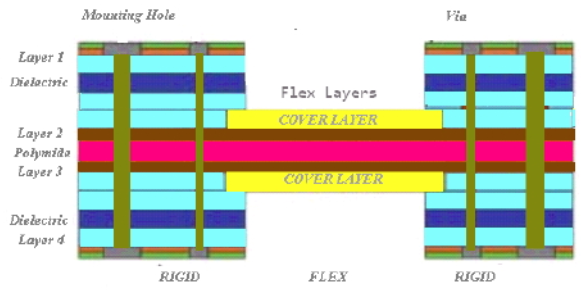

首先，明确 PCB 多层板叠层的核心定义：叠层是将 “基材、铜箔、粘结片（Prepreg）” 按预设顺序堆叠、压合，形成 “多层布线结构” 的过程，最终产品即为多层板。与单层 / 双层板相比，多层板的核心差异是 “存在内层（非表面的布线层）”，内层可作为接地层、电源层或信号层，实现 “信号、电源、地” 的分离布局，减少相互干扰。例如，4 层板通常包含 “顶层信号层 - 内层接地层 - 内层电源层 - 底层信号层”，6 层板则可增加 “辅助信号层” 或 “隔离接地层”，满足更复杂的布线需求。
?
多层板叠层的核心结构要素有三个：一是 “布线层”，包括顶层、底层（表面层）和内层，用于布置电子线路，传递信号或电源，铜箔厚度通常为 1oz（35μm）或 2oz（70μm），根据电流承载需求选择；二是 “接地层 / 电源层”，通常为完整的铜箔层（无复杂布线），接地层用于提供信号回流路径、抑制干扰，电源层用于为芯片稳定供电，二者合称 “平面层”；三是 “基材与粘结片”，基材（如 FR-4、Rogers）是布线层的载体，粘结片是层间粘结的介质，二者共同决定叠层的介电性能（如介电常数 ε?、损耗角正切 tanδ）与机械强度。
?
为何要采用多层板叠层设计？其核心价值体现在三个维度：一是 “提升空间利用率”，多层板通过 “立体布线” 减少 PCB 面积，例如手机 PCB 从双层板升级为 6 层板后，面积可缩小 30% 以上，适配手机轻薄化需求；二是 “优化信号完整性（SI）”，高频信号（如 5G 射频信号、DDR4 时钟信号）对 “回流路径” 要求极高，叠层中若将信号层与接地层紧密相邻（层间距≤0.2mm），可缩短信号回流路径，减少传输损耗与反射，某服务器 DDR4 信号在双层板中传输损耗达 2dB，改用 6 层板（信号层 - 接地层相邻）后损耗降至 0.5dB；三是 “增强电磁兼容性（EMC）”，完整的接地层可作为 “电磁屏蔽层”，吸收内部信号辐射的电磁波，同时阻挡外部干扰，例如汽车电子中的 CAN 总线 PCB，采用 4 层叠层（含 2 层接地层）后，EMC 测试合格率从 70% 提升至 98%。
?
多层板叠层的常见类型的，需根据设备需求选择：按层数可分为 4 层、6 层、8 层、10 层及以上，4 层板是 “入门级”，适用于消费电子（如路由器、智能手环），成本较低且制造难度小；6-8 层板适用于中高端设备（如手机主板、工业控制器），可实现多信号与多电源的分离；10 层以上则用于高集成设备（如服务器主板、基站模块），需复杂的信号与电源管理。按平面层数量可分为 “单电源 - 单地”（如 4 层板：信号 - 地 - 电源 - 信号）、“多电源 - 多地”（如 8 层板：信号 - 地 1 - 电源 1 - 地 2 - 电源 2 - 地 3 - 信号 - 信号），多平面层设计适合需要多电压供电的设备（如服务器需 12V、5V、3.3V 电源）。
?
叠层设计的关键参数，直接影响电气性能：第一是 “层间距”，即相邻两层之间的距离（由基材与粘结片厚度决定），信号层与接地层的间距需小（0.1-0.2mm），减少寄生电感，电源层与接地层的间距可稍大（0.2-0.3mm），平衡成本与性能；第二是 “介电常数（ε?）”，基材的 ε?需稳定（温度变化时波动≤±0.1），高频信号场景（如 5G）需选择低 ε?基材（3.0-4.0），避免信号延迟；第三是 “铜厚”，电流较大的电源层需用 2oz 铜（70μm），减少铜损，信号层用 1oz 铜（35μm）即可，兼顾导电性与布线精度；第四是 “叠层对称性”，即 PCB 上下两侧的层结构对称（如顶层 - 地 - 电源 - 底层，上下均为信号层，中间为平面层），避免层压时因应力不均导致 PCB 翘曲（翘曲度需≤0.5%，即 300mm×300mm 的 PCB 翘曲≤1.5mm）。
?
分享一个实际案例：某智能手表厂商初期采用双层板设计，因信号与电源线路交叉干扰，导致手表续航从 10 天降至 7 天，且蓝牙信号频繁断连。后改用 4 层叠层（顶层信号 - 内层地 - 内层电源 - 底层信号），将电源线路移至内层电源层，信号层与接地层间距控制在 0.15mm，最终续航恢复至 10 天，蓝牙断连率从 5% 降至 0.1%。
?
PCB 多层板叠层是 “平衡性能、成本与制造可行性” 的核心环节，只有先理解其基础结构与核心价值，才能在后续设计中精准匹配设备需求，为产品性能打下坚实基础。
