一、PCB 天线与射频前端的布局协同设计

PCB 天线与射频前端（PA、LNA、滤波器）的布局直接影响系统性能，需遵循 “最短路径、最小干扰” 原则。

1. 位置规划

• 天线远离噪声源：与 CPU、电源管理芯片（PMIC）的距离≥20mm，避免数字噪声（100MHz-2GHz）耦合到天线（可降低干扰 20dB）；

• 射频链路最短：天线到 PA/LNA 的馈线长度≤50mm（2.4GHz 馈线每 10mm 损耗约 0.2dB），过长会导致接收灵敏度下降（每 dB 损耗对应距离缩短 10%）；

• 对称布局：多天线 MIMO 系统中，天线间距≥λ/2（如 2.4GHz 需≥62.5mm），降低相关性（≤0.3），确保 MIMO 增益。

2. 方向协同

• 极化匹配：天线极化方向与射频前端端口一致（如垂直极化天线对应垂直极化端口），避免 30dB 以上损耗；

• 波束对齐：定向天线的主波束方向指向通信目标（如基站天线指向小区中心），旁瓣远离干扰源（如其他基站）。

3. 接地协同
   天线接地平面与射频前端接地平面共地，避免地电位差（＞0.1V 会导致相位偏移）。采用 “接地过孔矩阵” 连接（间距≤10mm），确保接地阻抗＜0.1Ω。

案例：某 Wi-Fi 6 路由器布局优化，将 4 根天线与射频前端间距从 80mm 缩至 30mm，馈线损耗从 1.5dB 降至 0.6dB，吞吐量提升 25%；天线间距从 50mm 增至 70mm，MIMO 相关性从 0.4 降至 0.2，覆盖范围扩大 15%。

二、阻抗匹配网络的系统级集成

天线与射频前端的阻抗匹配需考虑整个链路，而非单一节点，实现系统级最大功率传输。

1. 级联匹配设计
   传统设计仅匹配天线至 50Ω，系统级设计需考虑 PA 输出阻抗（通常 20-30Ω）与 LNA 输入阻抗（通常 100-200Ω）的差异，采用多级匹配：

• PA 到天线：20Ω→50Ω（用 λ/4 变换器 + L 型网络），效率提升至 85%（传统方案 75%）；

• 天线到 LNA：50Ω→150Ω（用 π 型网络），噪声系数降低 0.5dB（提升接收灵敏度）。

2. 宽带匹配策略
   多频段系统（如 Sub-6GHz 5G）需覆盖 3.3-5GHz，采用：

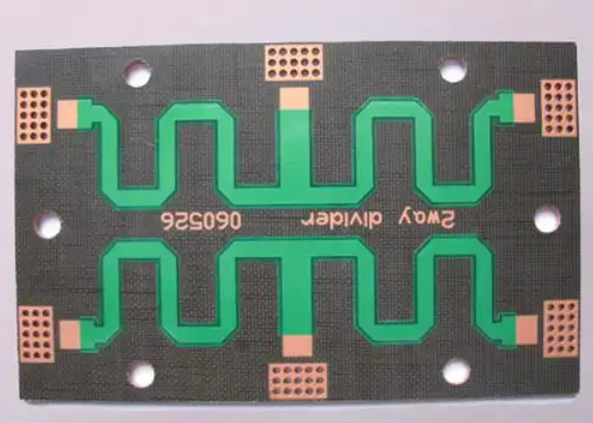

• 分布式匹配：利用微带线的分布参数（电感 / 电容）实现宽带匹配，比集总元件带宽扩展 50%；

• 开关切换匹配：不同频段切换不同匹配网络（如 3.5GHz 用 L1+C1，4.9GHz 用 L2+C2），每个频段 S11≤-15dB。

3. 失配容忍设计
   实际应用中天线阻抗会随环境变化（如手机握持时变化 ±20Ω），设计匹配网络时预留 10% 失配容忍度，确保 VSWR≤2.0 时系统仍能正常工作。

仿真验证：某 5G 手机射频前端采用级联匹配 + 开关切换设计，3.3-5GHz 频段内 PA 效率≥80%，LNA 噪声系数≤1.5dB，比传统设计接收距离增加 20%。

三、电磁兼容（EMC）设计与干扰抑制

PCB 天线作为电磁辐射与接收的窗口，易受系统内电磁干扰（EMI）和干扰外部设备，需全方位 EMC 设计。

1. 内部干扰抑制

• 电源滤波：在 PA 电源端增加 π 型滤波器（100nF 电容 + 10μH 电感），抑制开关电源噪声（1-100MHz）耦合到天线（降低干扰 30dB）；

• 数字信号屏蔽：高速信号线（如 DDR）采用差分对 + 包地设计，屏蔽层接地过孔间距≤5mm，减少对天线的辐射干扰；

• 时钟隔离：将 100MHz 以上时钟源远离天线（≥30mm），或采用扩频时钟（SSC），降低峰值干扰 10dB。

2. 外部干扰防护

• 天线滤波：在天线端口串联带通滤波器（如 2.4GHz 天线用 2.4-2.5GHz 滤波器），抑制杂散信号（如 1.8GHz GSM 信号）进入 LNA；

• 辐射限值控制：通过调整天线方向图（压低旁瓣），确保辐射场强符合标准（如 FCC Part 15 规定 2.4GHz 辐射≤30dBm EIRP）。

3. 静电防护（ESD）
   天线端口增加 TVS 二极管（响应时间＜1ns），承受 ±8kV 接触放电，不影响高频性能（10GHz 插入损耗＜0.5dB）。

测试案例：某物联网模块通过电源滤波 + 天线滤波设计，内部 EMI 从 - 40dBm 降至 - 70dBm，外部抗干扰能力提升，在 30V/m 电磁环境下通信误码率＜1e-5。

四、多天线系统的协同优化与 MIMO 性能提升

多天线（MIMO）系统需通过空间分集、极化分集等技术提升容量，其协同设计关键在于降低互耦与提升一致性。

1. 互耦抑制

• 隔离结构：天线间增加接地墙（高度≥λ/4）或吸波材料，互耦可从 - 15dB 降至 - 30dB；

• 极化正交：相邻天线采用水平与垂直极化，互耦比同极化降低 20dB；

• 频率偏移：多频段天线间频率间隔≥10%，避免谐波耦合（如 2.4GHz 与 5GHz 天线间隔≥240MHz）。

2. 幅度与相位一致性

• 对称布局：多天线馈电网络长度差≤0.5mm（2.4GHz 对应相位差≤3.6°）；

• 温补设计：采用温度系数匹配的元件（如相同批次电感），确保温度变化时各天线增益差≤0.5dB，相位差≤5°。

3. 波束赋形协同
   智能天线系统中，通过数字信号处理（DSP）协调各天线的相位与幅度：

• 最大比合并（MRC）：接收时按信号强度加权合并，信噪比提升 3-6dB；

• 零陷形成：对干扰方向设置波束零陷（增益降低 20dB 以上），抗干扰能力提升。

实测：4×4 MIMO Wi-Fi 6 系统通过 “极化正交 + 接地隔离” 设计，天线互耦≤-25dB，EVM（误差向量幅度）≤-35dB，吞吐量达 2.4Gbps（比互耦 - 15dB 时提升 40%）。

五、PCB 天线与封装集成的先进技术（AiP/AoP）

天线与封装集成（AiP：Antenna-in-Package；AoP：Antenna-on-Package）是高密度系统的必然趋势，可大幅缩短馈线长度。

1. AiP 技术实现

• 封装 substrate 选择：采用 BT 树脂（εr=3.8）或 LCP（εr=3.0），支持细线路（线宽 / 间距≤50μm），适合毫米波天线；

• 多层天线设计：在封装内集成 2-4 层天线，实现多频段（如 28GHz+39GHz），每层通过过孔互联，馈线损耗＜0.5dB；

• 热管理：封装底部设计铜柱散热（直径 50μm，间距 100μm），热阻≤5℃/W，满足毫米波芯片散热需求。

2. AoP 技术特点
   在封装表面制作天线（如 LDS 工艺），适合消费电子：

• 3D 成形：天线随封装曲面设计，空间利用率提升 50%（如手机摄像头模组集成 AoP）；

• 低成本：利用现有封装产线，成本比 AiP 低 30%，适合量产。

3. 性能优势
   与传统 PCB 天线相比，AiP/AoP 的馈线长度从 50mm 缩至 5mm，损耗从 1dB 降至 0.1dB；模块尺寸缩小 40%，适合 AR/VR 等小型设备。

应用实例：某毫米波雷达模块采用 AiP 技术，28GHz 4×4 阵列天线集成于芯片封装，尺寸 10×10mm，增益 15dBi，馈线损耗 0.3dB，探测距离达 100 米（比传统设计提升 20%）。
