1. 引言

工业控制PCB（如PLC、变频器控制板）需长期工作在高温（60-85℃）、高湿（80%-95%RH）、粉尘多的恶劣环境，焊接失效是主要故障源——据工控设备运维报告，35%的PLC故障源于焊点腐蚀，某化工厂曾因变频器PCB焊接腐蚀导致生产线停机3天，损失超200万元。工业焊接需遵循**IPC-A-610G Class 3（工业级可接受性标准）** 及**GB/T 17729（工业电子设备环境要求）** ，捷配工业级产线累计焊接工控PCB超200万片，恶劣环境故障率稳定在2%以下，本文拆解标准核心要求、防腐蚀工艺及可靠性测试，助力工控企业提升设备寿命。

2. 核心技术解析

3. 实操方案

3.1 抗恶劣环境焊接流程

1. 焊料与 PCB 准备：选用阿尔法 OM-550 焊膏（SnAg3.0Cu0.5Ni0.05，抗盐雾等级 48h/5% NaCl），PCB 焊盘采用 “化学镍金镀层”（镍厚 5μm±1μm，金厚 0.1μm±0.02μm），增强抗腐蚀能力；PCB 预处理用 “超声波清洗”（频率 40kHz，时间 5min），去除表面粉尘与油污；

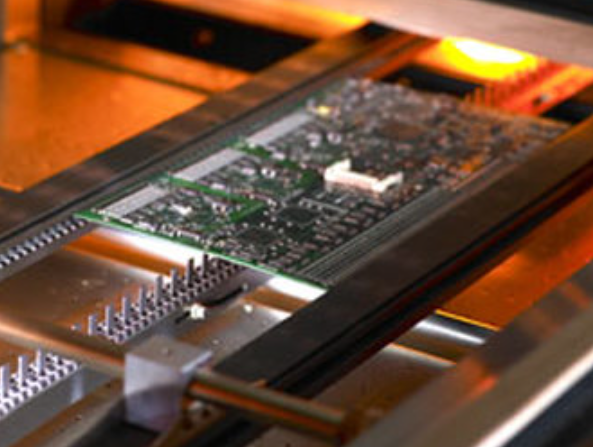

2. 焊接与防护工艺：回流焊炉（JPE-Reflow-850）曲线设为 “预热 160-190℃/90s→恒温 200-217℃/60s→回流 235±5℃/30s”，炉内通入干燥空气（湿度≤30%），避免焊接时吸潮；焊接后冷却至 50℃以下，立即涂覆三防漆（型号：道康宁 DC1-2577，丙烯酸酯类），用喷涂机（JPE-Spray-400）均匀喷涂，厚度 30μm±5μm，固化温度 80℃/30min；
3. 可靠性测试：每批次抽样 3% 进行 “三项测试”——① 盐雾测试（48h/5% NaCl，腐蚀面积≤5%）；② 高温高湿测试（85℃/85% RH，1000h，焊点无腐蚀）；③ 振动测试（10g/500Hz，2h，剪切强度衰减≤10%），全部达标方可量产。

3.2 量产故障管控

1. 过程监控：每 4 小时抽检 10 片 PCB，用涂层测厚仪（JPE-Coat-300）检测三防漆厚度，超 50μm 或低于 20μm 立即调整喷涂参数；AOI 检测（JPE-AOI-700）重点查看焊点是否漏涂三防漆，漏涂率≤0.1%；
2. 材料管控：焊料与三防漆需提供 “工业级认证报告”，禁止使用过期材料（焊膏保质期 6 个月，三防漆开封后 3 个月内用完）；存储环境温度 2-25℃，湿度 40%-60%，避免材料变质；
3. 故障整改：若盐雾测试后腐蚀面积超 10%，需排查焊料批次（是否含镍）、三防漆涂覆厚度（是否达标），整改后重新测试，直至符合 IPC-A-610G Class 3 要求。
