1. 引言

 DFM（面向制造的设计）是双面PCB量产良率的关键，而通孔设计是DFM优化的核心环节——行业数据显示，40%的双面PCB量产不良源于通孔DFM设计缺陷，如孔径过小导致电镀困难、间距过密导致蚀刻短路、布局不合理导致贴装干涉。某智能穿戴厂商曾因通孔间距设计过密（0.8mm），导致蚀刻短路不良率18%，直接延误产品上市3个月。捷配DFM团队累计处理5000+款双面PCB设计文件，DFM优化后平均良率提升30%以上，本文基于IPC-D-325（印制板设计可制造性标准），拆解通孔DFM优化的核心要点、验证方法及量产落地措施，助力PCB设计师提升设计可制造性。

2. 核心技术解析

3. 实操方案

3.1 通孔 DFM 优化六步落地法

1. 孔径选型优化：① 优先选用标准孔径（0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1.0mm），匹配量产钻头尺寸（减少钻头定制成本）；② 按电镀工艺验证：孔径≤0.3mm 时，需选用 “细孔电镀工艺”，成本增加 20%，非必要不选用；③ 用捷配 DFM 工具（JPE-DFM 6.0）检查孔径与钻头匹配度，自动推荐最优孔径；
2. 间距与布局优化：① 间距设置：通孔中心间距≥1.2mm，通孔与导线间距≥0.3mm，通孔与焊盘间距≥0.2mm，按IPC-D-325 第 4.3 条款执行；② 贴装避让：通孔需避开 0402、0603 等小元件贴装区域，距离元件焊盘≥0.5mm，用 Altium Designer 的 “贴装区域检查” 功能验证；③ 定位孔设计：在 PCB 对角设置 2 个定位通孔（孔径 1.0mm，无铜），定位孔中心距板边≥5mm，确保生产时定位偏差≤±0.02mm；
3. 阻焊与丝印优化：① 阻焊开窗：开窗直径 = 焊盘直径 + 0.1mm，阻焊坝宽度≥0.1mm，避免阻焊油墨覆盖焊盘；② 丝印避让：丝印字符与通孔中心距离≥0.3mm，字符高度≥0.8mm，宽度≥0.2mm，符合IPC-2221 第 7.4 条款；③ 用捷配阻焊丝印预览工具，模拟量产效果，避免设计缺陷；
4. 工艺适配优化：① 电镀工艺适配：孔径与板厚比≤1:6（如板厚 1.6mm，孔径≥0.27mm），超过 1:6 需选用 “脉冲电镀工艺”，提前与捷配工艺团队确认；② 焊接工艺适配：插件通孔需设计 “焊盘倒角”（角度 45°，宽度 0.1mm），便于插件与焊接，减少桥连；
5. 成本优化：① 非高精度场景（如消费电子普通信号传输），优先选用贯通孔，避免盲埋孔（盲埋孔成本比贯通孔高 30~50%）；② 密集通孔区域采用 “矩阵布局”，减少布线交叉，提升生产效率；
6. 设计验证：① 导入捷配 DFM 预审系统，生成《通孔 DFM 优化报告》，重点关注：孔径匹配度、间距合规性、贴装避让、阻焊开窗；② 对复杂 PCB，制作 10 片样品进行试产验证，检测蚀刻短路率、贴装干涉率、焊接填充率，达标后方可量产。

3.2 不同场景 DFM 专项优化

1. 消费电子（成本敏感 + 小尺寸场景，如智能手环）：① 选用标准孔径（0.4mm、0.5mm），通孔间距≥1.0mm（极限值），平衡尺寸与良率；② 阻焊开窗直径 = 焊盘直径 + 0.08mm（减少阻焊油墨用量，降低成本）；③ 定位孔选用 0.8mm 孔径，适配通用治具；

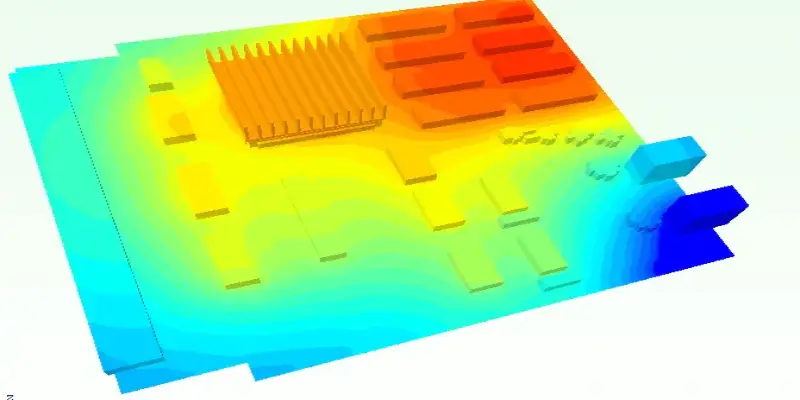

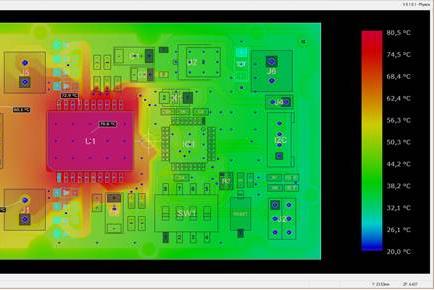

2. 工业控制（高可靠性 + 大电流场景，如 PLC）：① 电源通孔孔径≥0.8mm，间距≥1.5mm，便于散热与大电流传输；② 通孔与导线间距≥0.5mm，避免高压击穿；③ 采用 “阻焊覆盖通孔”（仅插件区域开窗），提升防尘防潮性能；

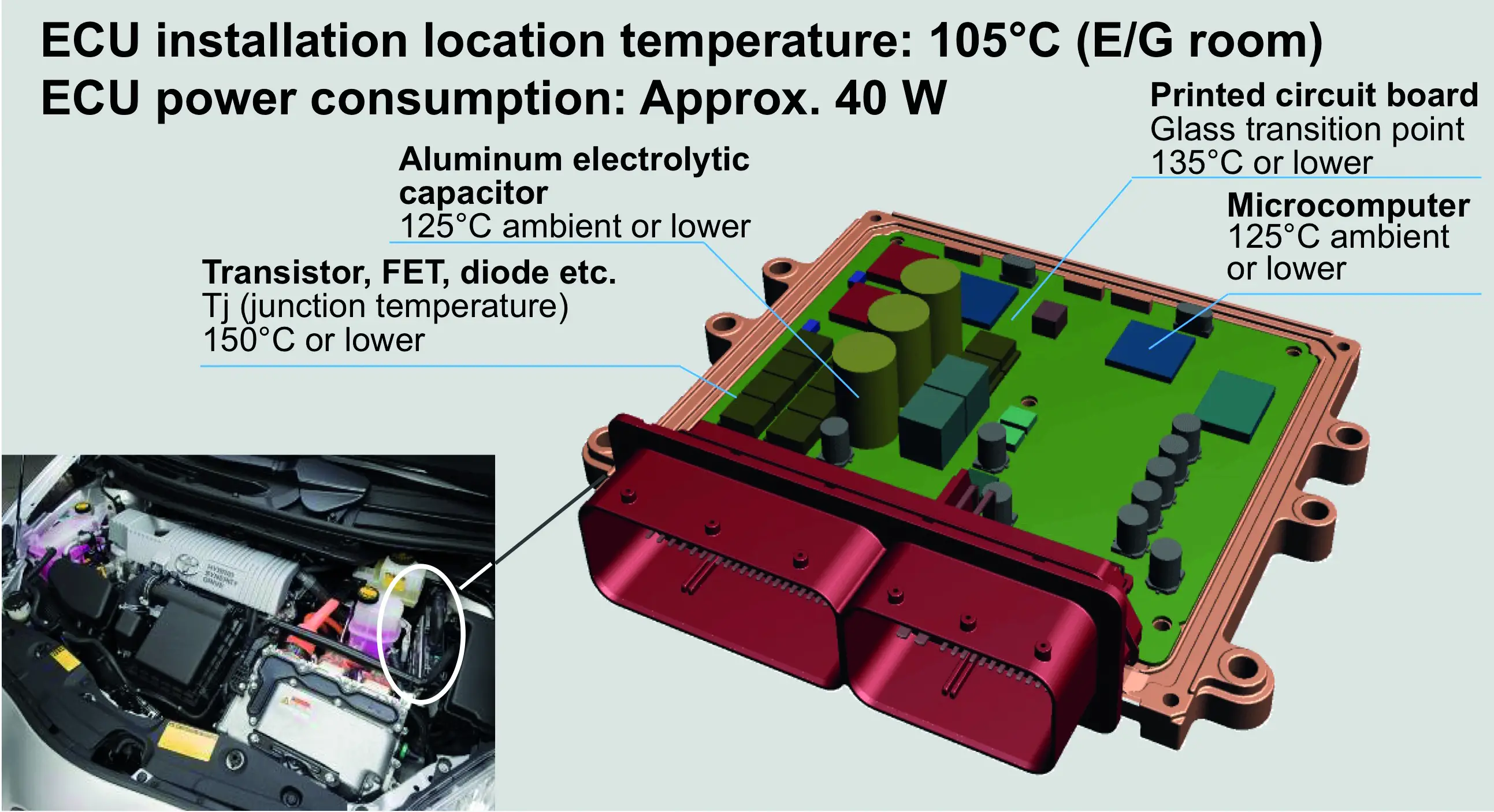

3. 汽车电子（高稳定性 + 振动场景，如车载 ECU）：① 通孔间距≥1.5mm，通孔与板边距离≥4mm，增强抗振性；② 选用无卤素基材，通孔焊盘铜厚≥2oz；③ 丝印字符距离通孔≥0.5mm，避免振动时字符脱落堵塞通孔。
