缝隙波导效应抑制方法:创新结构与设计策略

来源: 时间: 2025/06/11 10:22:00 阅读: 383

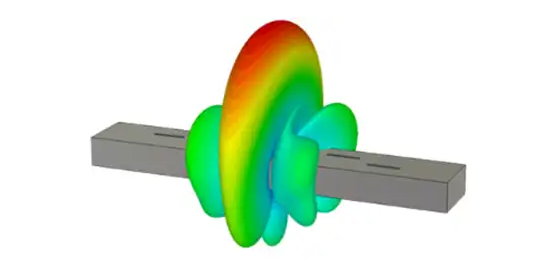

缝隙波导效应是微波工程中常见的电磁泄漏问题,尤其在波导缝隙天线、屏蔽机箱等结构中,由缝隙或孔洞引发的电磁场谐振会显著降低系统性能(如交叉极化升高、副瓣电平恶化)。为提升设备稳定性,业界已发展出多种针对性抑制技术。


一、电磁带隙(EBG)结构的创新应用

电磁带隙结构通过周期性排列的金属单元(如销钉、蘑菇状贴片)在特定频段内形成“人工磁导体”(PMC)边界,阻断电磁波传播。例如:

  • 嵌入式钉床设计:在波导外壁周期性地嵌入金属销钉,并将上层金属板替换为缺口槽结构。这种设计可削弱空气间隙高度对禁带的影响,实现四个倍频程的宽带抑制,同时降低加工精度要求(公差容限提升30%以上)。

  • 蘑菇型EBG:金属销钉连接顶层板与中间贴片,形成等效LC谐振电路。当空气缝隙厚度小于工作波长λ/4时,可完全抑制平行板模式和谐振,尤其适用于5G毫米波封装散热器的电磁泄漏控制。

二、波导壁面结构优化

直接改造缝隙周边的波导几何形态,可物理抑制交叉极化:

  1. 非倾斜缝隙与内壁倾斜缝组合:在波导外壁开设垂直于轴线的非倾斜缝隙,同时在内壁开设倾斜缝隙。这种“扭转式”设计通过扰动电流分布,使交叉极化场相互抵消。实验表明,X波段47单元阵列的交叉极化电平可降低6.8dB。

  2. 波导宽边尺寸压缩:在辐射缝隙上方加载截止波导(次级波导口),通过缩小其宽边尺寸,使交叉极化模的截止波长大于工作波长,从而抑制泄漏。进一步在波导口中央插入金属片,可将宽边尺寸压缩20%,显著优化方向图。

三、缝隙深度控制与形状设计

增加缝隙有效深度可将其转化为截止波导,利用衰减特性抑制泄漏:

  • 深槽化处理:将机箱接缝改为阶梯状或迷宫式深槽结构(深度>λ/4),使缝隙等效为高通滤波器,对低于截止频率的电磁波产生20–40dB的额外衰减。

  • 孔缝填充与波导化:对散热孔等开口,采用金属波导管阵列(如蜂窝状导波结构)替代普通开孔,通过波导截止效应将泄漏能量限制在局部。

四、互耦补偿与阻抗匹配技术

缝隙间的电磁耦合是波导效应恶化的主因之一:

  • 近场诊断与参数扫描:借助CST或HFSS仿真工具,对缝隙长度、倾角、偏置量进行参数化扫描,结合泰勒分布加权,实时优化阻抗匹配。例如,通过调节同轴馈电探针长度(如8.5mm),可将驻波比降至1.5以下。

  • 分布式扰动结构:在缝隙间加载微型金属膜片或寄生偶极子,重构电流路径以抵消互耦。但需注意,此类结构可能增加加工复杂度。


抑制缝隙波导效应需综合应用电磁边界调控、几何优化及补偿算法。嵌入式EBG结构和波导壁面改造因兼顾性能与工艺可行性,成为近年研究热点;而深度控制与互耦抑制则是高频系统的关键补充方案。
