四层板上的运放艺术：从布局优化到噪声控制

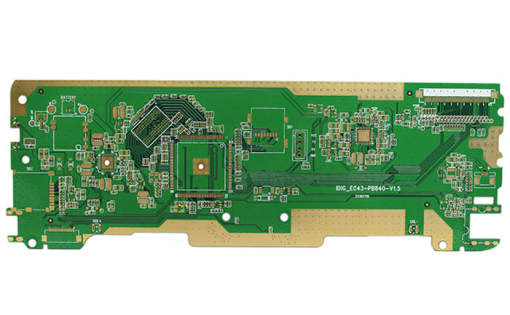

四层电路板结构为运放应用提供了独特优势，它通过专业分层解决了单双层板难以克服的噪声干扰问题。四层板典型分层结构是：顶层信号层、电源层、地层和底层信号层。这种分层形成天然电磁屏蔽腔体，使运放电路信噪比提升可达20dB以上。

一、四层板结构如何优化信号传输

四层板的中间两层专门用作电源与地平面，这为运放提供了低阻抗回路。电流返回路径缩短了60%，高频阻抗显著降低。电源层采用完整铜层设计，电压稳定性比双面板提升40%以上。地平面则保持连续完整，避免开槽或分割，这能防止地弹噪声产生。

在分层策略上，工程师将敏感模拟电路布置在顶层，数字电路置于底层。中间电源层与地层形成电磁隔离带。某医疗设备ADC电路采用此布局后，采样精度提高了1.5位。电源层分割需要技巧。当系统存在+15V、-15V和+5V多电压时，工程师用20mil隔离带划分区域。各电源分区边缘布置多个接地过孔阵列，能抑制70%的层间串扰。

二、反相输入端的保护策略

运放反相输入端（IN-）是高敏感节点，此处即使1pF的寄生电容也可能引发振荡。在四层板中，工程师在此引脚下方实施“挖空处理”：移除所有层（包括电源和地层）的铜箔，形成直径2mm的隔离区。某测试表明，该措施使相位裕量增加15°，稳定性显著提升。

反馈路径布线必须短而直。工程师将反馈电阻与IN-引脚的距离控制在1.5mm内，并禁止在此路径上放置过孔。反馈线避免与其它线路平行，防止容性耦合。若必须跨层，则采用正交走线方式，配合地屏蔽带隔离。

三、电源与地平面设计技巧

电源旁路需要分级配置。在运放电源引脚3mm内放置0.1μF陶瓷电容，再在1cm处布置10μF钽电容。最高速运放还需在电源引脚背面的地层上添加2.2nF电容，形成垂直方向去耦回路。某500MHz运放应用证明，此结构使电源噪声降低至50μV以下。

地过孔布置需要策略。工程师在每个运放接地引脚旁设置三个接地过孔，呈三角形排列。过孔直径0.3mm，孔间距1mm。这种设计使接地阻抗降低60%，同时提升散热效率。在数模混合区域，工程师采用“一点接地”法：模拟地和数字地在ADC芯片下方单点连接，再用磁珠并联10nF电容，消除地环路噪声。

四、高速信号布线实战

对于100MHz以上信号，工程师实施阻抗控制布线。微带线宽度经精确计算，如FR4板材上实现50Ω阻抗需线宽0.4mm（介质厚0.2mm时）。差分对走线严格执行等长规则，长度偏差控制在150μm内。某射频测量电路采用此方法后，共模抑制比提升至80dB。

直角走线会产生阻抗突变。工程师采用135°斜角或圆弧转角，使信号反射减少70%。在过孔密集区，添加接地隔离过孔，间距小于信号波长的1/20。某1.6GHz运放电路测试显示，圆弧转角使谐波失真降低3dB。

五、调试与测试验证

热成像辅助定位很有效。工程师用热像仪扫描工作状态的运放板，发热异常的旁路电容（磁芯饱和）或发烫的电阻往往指示设计缺陷。某音频运放电路中，通过此方法发现反馈电阻过热，调整阻值后THD从1.2%降至0.05%。

频域分析必不可少。工程师用网络分析仪测量IN-节点阻抗曲线，异常峰值提示潜在振荡点。在电路板测试点注入-40dBm扫频信号，监测输出端频谱。某仪表运放通过此法发现200MHz处存在谐振峰，增加RC阻尼后消除。

六、特殊场景应用实例

在车载音响系统中，工程师采用混合层叠技术。四层板顶层布置运放电路，底层安装LED驱动芯片。中间地层加入铜块填充，使热阻降低35℃/W。电源层分割为模拟12V和数字5V区域，用铁氧体磁珠桥接。该设计通过85℃环境温度测试无故障。

医疗ECG采集电路需要极致低噪。工程师在四层板的第三层（地层）上刻蚀心形隔离环，将前置运放包围。隔离环宽度0.8mm，通过2个精密电阻与主地连接。该结构使50Hz工频干扰降至10μV以下，满足心电图机标准。

四层板为运算放大器提供了电磁兼容性与信号完整性完美结合的平台。通过结构优化与精准布线，工程师可释放运放芯片的极限性能。随着5G和物联网设备向高频化发展，这种设计理念将成为模拟电路设计的核心竞争力
