自动化通孔装配：技术和设备

在电子制造领域，自动化通孔组装已成为提高 PCB 生产效率、精度和可靠性的游戏规则改变者。如果您想了解通孔元件插入机、波峰焊自动化、选择性焊接设备、通孔自动光学检测和机器人通孔组装等技术如何改变您的制造流程，那么您来对地方了。本博客深入探讨了这些尖端解决方案，提供实用的见解和详细的解释，帮助您在行业中保持领先地位。

通孔组装的核心是通过将引线插入印刷电路板 （PCB） 上的预钻孔并将其焊接到位来安装电子元件。虽然表面贴装技术 （SMT） 越来越受欢迎，但通孔技术 （THT） 对于需要高耐用性和可靠性的应用（例如汽车、航空航天和工业电子）仍然至关重要。自动化此过程可以减少人为错误、加快生产速度并确保一致的质量。让我们探讨一下推动这场自动化革命的技术和设备。

什么是通孔装配，为什么要自动化？

通孔组装是一种传统的 PCB 制造方法，其中电阻器、电容器和连接器等组件通过钻孔插入引线来放置在电路板上。然后将这些引线焊接到另一侧的焊盘上，形成牢固的机械和电气连接。与使用直接放置在电路板表面的较小元件的 SMT 不同，THT 更适合需要承受高应力或热量的元件。

自动化通孔装配具有多种优势。手动插入和焊接既耗时又容易出错，尤其是在大批量生产中。自动化可确保元件放置的精度、一致的焊接质量和更快的周转时间。它还可以降低劳动力成本并最大限度地减少缺陷，这对于可靠性不容谈判的行业至关重要。随着技术的进步，自动化系统现在可以轻松处理复杂的装配，使其成为现代制造业不可或缺的一部分。

自动化通孔装配的关键技术

通孔装配的自动化依赖于多种专业技术和设备。每个在简化从组件插入到最终检查的流程方面都发挥着独特的作用。下面，我们将分解推动这一转型的最重要系统。

1. 通孔元件插入机

通孔元件插入机是自动在 PCB 上放置元件的核心。这些机器设计用于处理各种组件，从轴向和径向型到更复杂的连接器。他们使用精确的机制将元件引线高速插入预钻孔中，通常达到每小时数千个元件的速度。

现代插入机配备了可编程设置，以适应不同的电路板布局和组件尺寸。一些高级型号具有视觉系统，可检测孔位置并确保准确放置，从而降低错位风险。例如，高端机器可以实现0.1毫米以内的贴装精度，这对于密集的PCB设计至关重要。通过自动化此步骤，制造商可以在保持质量的同时显着提高产量。

2. 波峰焊自动化

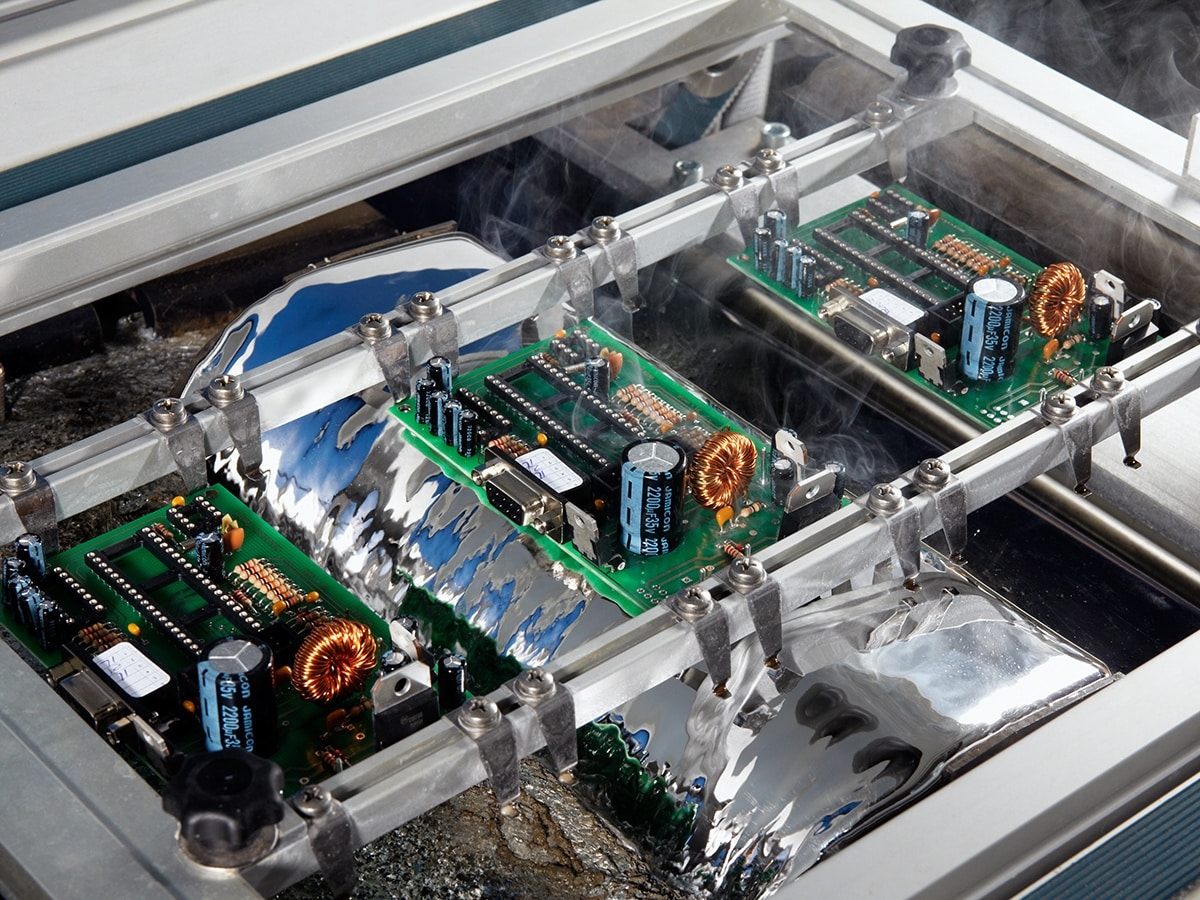

波峰焊是一种广泛使用的焊接 PCB 上通孔元件的技术。在此过程中，PCB 通过熔融焊料波，熔融焊料粘附在裸露的引线和焊盘上，形成可靠的连接。自动化波峰焊通过集成输送系统、精确的温度控制和助焊剂应用机制，将这一过程提升到一个新的水平。

自动波峰焊系统通过保持一致的波高和温度来确保均匀的焊点，对于无铅焊料，波高和温度通常在 250-260°C 范围内。它们还通过使用先进的助焊剂技术最大限度地减少焊桥或润湿不足等缺陷。对于大批量生产，这些系统每小时可以处理数百块电路板，使其成为具有大规模需求的行业的理想选择。

3. 选择性焊接设备

波峰焊对于全板焊接有效，而选择性焊接设备的设计是为了精确。该技术针对 PCB 的特定区域，仅焊接通孔元件，而不会影响附近的表面贴装元件或敏感区域。它对于 SMT 和 THT 共存的混合技术电路板特别有用。

选择性焊接系统使用微波或激光焊头以精确度应用焊料。它们通常包括可编程喷嘴和实时监控以调整焊接参数，确保最佳结果。例如，典型的选择性焊机可以保持 ±0.05 毫米的位置精度，这对于复杂的设计至关重要。这种自动化减少了电路板上的热应力并提高了整体质量。

4. 通孔自动光学检测

质量控制是 PCB 组装中的关键步骤，自动光学检测 （AOI） 系统对于通孔组装是不可或缺的。AOI使用高分辨率相机和高级算法在组装后检查焊点、元件放置和电路板完整性。对于通孔元件，AOI 可以高精度检测焊料不足、引线未对准或元件缺失等问题。

现代 AOI 系统可以在 10 秒内扫描 PCB，即使是包含数百个组件的复杂设计也是如此。他们经常使用 3D 成像来评估焊点形状并检测 2D 系统可能遗漏的缺陷。通过自动化检测，制造商可以及早发现缺陷，降低返工成本并确保符合 IPC-A-610 等行业标准。

5. 机器人通孔组装

机器人通孔组装代表了 PCB 制造自动化的未来。这些系统使用配备夹具或专用工具的机械臂来处理元件插入、焊接，甚至电路板处理。与传统的插入机不同，机器人系统提供了更大的灵活性，可以适应不同的组件形状和电路板布局，而无需进行大量重新配置。

先进的机器人系统集成了机器视觉和人工智能，以实时优化贴装和焊接过程。例如，一些机器人可以根据部件阻力调整插入力，防止损坏精密零件。它们还可以实现高达每秒 5 个组件的速度，可与专用插入机相媲美，同时提供更多的多功能性。该技术非常适合经常更改设计的中小批量生产。

自动化通孔装配的好处

自动化通孔装配带来了许多好处，可以改变您的制造流程。让我们看看一些主要优势：

• 提高效率：自动化系统可以 24/7 全天候运行，停机时间最短，与手动组装相比，显着提高了生产率。例如，一条全自动生产线每天可以生产数千块电路板。

• 提高质量：精密设备减少了人为错误，确保一致的元件放置和焊接。这可以减少缺陷并提高可靠性，这对于医疗设备等应用至关重要。

• 节约成本：虽然自动化的初始投资很大，但劳动力成本和返工费用的减少可以长期节省成本。自动化还降低了大批量生产的单位成本。

• 可扩展性：自动化系统可以轻松扩展以满足不断增长的需求，无论您是小批量生产还是批量生产。

• 安全：自动化最大限度地减少了人类接触焊接等危险过程的机会，从而提高了工作场所的安全性。

自动化通孔装配的挑战

尽管通孔组装有很多好处，但自动化也带来了制造商必须解决的挑战。了解这些障碍可以帮助您在采用自动化时做出明智的决策。

• 初始成本高：通孔元件插入机和选择性焊接系统等设备可能很昂贵，通常要花费数万美元。小型制造商可能会在前期投资方面遇到困难。

• 设置的复杂性：为特定的 PCB 设计配置自动化系统需要技术专业知识和时间。如果需要重新编程，频繁的设计更改可能会减慢生产速度。

• 灵活性有限：一些自动化系统针对大批量、重复性任务进行了优化，如果不对机器人系统等多功能设备进行额外投资，可能无法很好地适应定制或小批量项目。

• 维护需求：自动化设备需要定期维护以确保最佳性能。如果管理不当，维修停机可能会中断生产。

选择适合您需求的自动化解决方案

选择正确的技术和设备来自动化通孔装配取决于几个因素，包括产量、预算和设计复杂性。以下是一些指导您做出决定的提示：

• 评估您的数量：对于大批量生产，波峰焊自动化和专用插入机可提供最佳效率。对于较小批量或混合技术电路板，请考虑选择性焊接设备和机器人系统。

• 评估组件类型：确保您选择的设备能够处理您设计中的各种组件，从标准电阻器到复杂的连接器。

• 优先考虑质量控制：投资通孔组件的自动光学检测至关重要，特别是对于具有严格可靠性标准的行业。

• 成长计划：选择可扩展的解决方案，以适应未来的产量增长或设计要求的变化。

通孔装配自动化的未来趋势

在技术进步的推动下，通孔装配自动化领域正在迅速发展。以下是一些值得关注的趋势：

• 人工智能与物联网的融合：未来的系统将使用人工智能来实时优化流程，而物联网 （IoT） 连接将实现远程监控和预测性维护。

• 增强型机器人技术：机器人通孔装配系统将变得更加实惠和通用，使小型制造商可以使用它们。

• 绿色制造：自动化将专注于减少浪费和能源消耗，系统专为环保焊接材料和工艺而设计。

• 高级检测：通孔自动光学检测将结合机器学习来检测细微的缺陷，进一步改善质量控制。

自动化通孔组装是提高 PCB 制造效率、质量和可扩展性的有效方法。通孔元件插入机、波峰焊自动化、选择性焊接设备、通孔自动光学检测和机器人通孔组装等技术正在改变行业，为广泛的生产需求提供解决方案。通过了解这些系统的优势、挑战和未来趋势，您可以做出明智的决策来优化您的制造流程。
