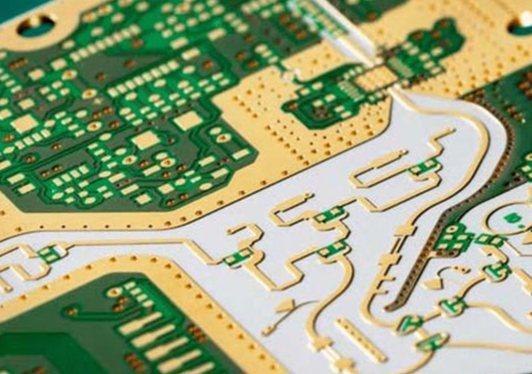

5G 射频 PCB 是 5G 设备实现 “信号发射与接收” 的核心载体,广泛应用于基站(宏基站、微基站)、终端(手机、AR/VR 设备)、物联网模块(车联网终端)等场景。与普通 PCB(如消费电子主板)相比,5G 射频 PCB 因适配 5G 的高频信号(Sub-6GHz 主流频段、毫米波高频段),需满足 “低损耗、高稳定性、抗干扰” 的特殊需求,若忽视这些特性盲目套用普通 PCB 技术,会导致信号衰减超标(如插损>3dB)、通信中断,甚至设备烧毁。

?
首先需明确 5G 射频 PCB 的核心应用场景与需求差异:?
- 基站场景:宏基站射频 PCB 需承载高功率信号(功率放大器 PA 输出功率≥50W),需兼顾 “低损耗” 与 “高散热”;微基站因体积限制,PCB 需小型化(面积≤200cm²)且集成多频段(3.5GHz+2.6GHz);?
- 终端场景:手机射频 PCB 需适配多天线(MIMO 技术,4×4 天线配置),线路密度高(线宽 / 线距≤20/20μm),同时需控制成本(批量单位成本≤5 元 / 片);?
- 毫米波场景(24GHz 以上):如 AR/VR 设备、车联网雷达,PCB 需适配毫米波的 “短波长、高衰减” 特性,介损需更低(Df≤0.002),尺寸精度更高(线宽偏差≤±1μm)。?
5G 射频 PCB 的核心技术指标,直接决定信号传输质量,需重点关注以下四项:?
1. 介电常数(Dk):信号传播速度的 “关键变量”?
介电常数是材料对电场的响应能力,直接影响射频信号的传播速度(速度与√(1/Dk) 成正比)。5G 射频 PCB 要求 Dk 值 “低且稳定”:?
- Sub-6GHz 频段(3.5GHz、2.6GHz):Dk 值需控制在 3.0~4.5 之间,偏差≤±0.2(如基材 Dk=3.8±0.1),避免信号传播速度不均导致相位偏移;?
- 毫米波频段(28GHz、39GHz):Dk 值需更低(2.0~3.0),偏差≤±0.1(如 PTFE 基材 Dk=2.1±0.05),减少信号在材料中的衰减。?
普通 FR-4 基材(Dk=4.5±0.3)因 Dk 值高且不稳定,仅适用于 5G 低频辅助频段(如 700MHz),主流 5G 射频 PCB 需采用专用高频基材(如 PTFE、陶瓷填充材料)。?
2. 介质损耗角正切(Df):信号衰减的 “核心杀手”?
Df 值代表材料在高频下的能量损耗程度,Df 越小,信号衰减越少,是 5G 射频 PCB 的 “生命线”:?
- Sub-6GHz 频段:Df 需≤0.004(如罗杰斯 RO4350B 基材 Df=0.0037),确保信号在 10cm 传输距离内插损≤0.5dB;?
- 毫米波频段:Df 需≤0.002(如罗杰斯 RT/duroid 5880 基材 Df=0.0009),避免毫米波信号因损耗过大无法传输(28GHz 频段 1cm 传输距离,Df=0.002 时插损≈0.3dB,Df=0.004 时插损≈0.6dB)。?
对比普通 FR-4 基材(Df=0.012),5G 射频 PCB 基材的 Df 值需降低 70% 以上,才能满足高频信号传输需求。?
3. 尺寸稳定性:高频匹配的 “隐形前提”?
5G 射频 PCB 的线路与天线设计需严格匹配阻抗(如 50Ω 特性阻抗),尺寸偏差会导致阻抗失配,引发信号反射(回损超标):?
- 线宽 / 线距精度:Sub-6GHz 频段需≤±10%(如设计 20μm 线宽,实际 18~22μm);毫米波频段需≤±5%(如设计 15μm 线宽,实际 14.25~15.75μm);?
- 基材热胀冷缩:温度变化 1℃时,基材线性膨胀系数(CTE)需≤15ppm/℃(X/Y 方向),避免温度循环后线路变形(如 - 40~85℃循环后,线路偏移≤5μm)。?
普通 FR-4 基材(CTE=18~22ppm/℃)因热胀冷缩明显,需通过玻璃纤维增强或树脂改性,才能用于 5G 射频 PCB。?
4. 抗干扰能力:多频段共存的 “保障”?
5G 设备常同时工作于多个频段(如 2.4GHz WiFi+3.5GHz 5G),射频 PCB 需具备抗电磁干扰(EMI)能力:?
- 接地电阻:接地层电阻需≤50mΩ,确保干扰信号快速泄放;?
- 屏蔽性能:关键区域(如功率放大器周边)需设计金属屏蔽腔,屏蔽效能≥60dB(1GHz 频段),避免干扰信号串扰。?
5G 射频 PCB 的基础认知需围绕 “高频特性” 展开,核心指标的严苛要求是区别于普通 PCB 的关键,只有理解这些需求,才能在后续材料选择、设计与制造中精准适配,确保 5G 信号的稳定传输。
