机器视觉在 PCB 领域的基础认知 —— 从人工替代到质量中枢

来源：捷配时间: 2025/09/30 09:24:59 阅读: 28

在 PCB 制造向 “高密度、细线路、高量产” 升级的趋势下（如手机主板线宽 / 线距已达 20/20μm），传统人工检测的局限性日益凸显：人工目视识别 01005 元件偏移需 20 倍放大镜，效率仅 50 片 / 小时，且误判率超 5%；而机器视觉通过 “图像采集 - 算法分析 - 结果输出” 的自动化流程，可实现检测精度 ±0.01mm、效率 1000 片 / 小时，成为 PCB 质量控制的核心工具。

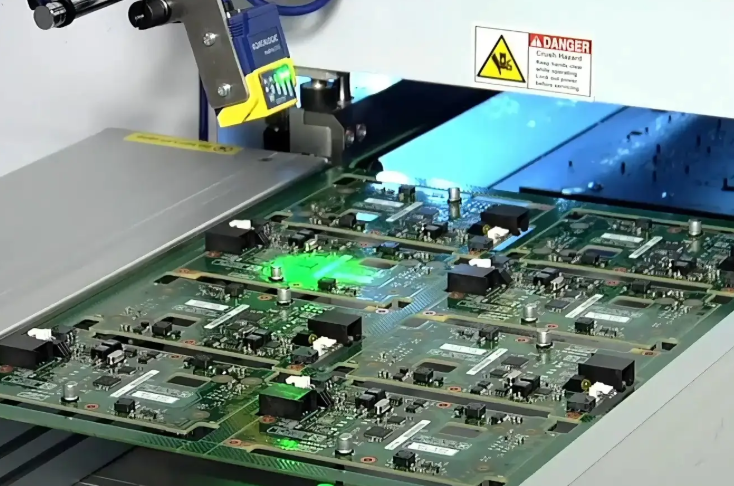

机器视觉在 PCB 领域的核心定义，是指通过工业相机、镜头、光源等硬件采集 PCB 图像，借助图像处理算法（如边缘检测、模板匹配）分析图像特征，自动识别 PCB 的线路缺陷、元件状态、焊点质量等，替代人工完成 “测量、检测、定位” 等任务的技术体系。其核心价值体现在三个维度：

一是突破人工精度极限，针对 PCB 的细线路（≤15μm）、超小元件（01005），机器视觉的像素级识别（500 万像素相机对应 10μm / 像素）可精准捕捉人工难以察觉的缺陷（如线路缺口、元件引脚变形）；?

二是适配量产效率需求，消费电子 PCB 日产能超 10 万片，机器视觉的在线检测节拍可低至 5 秒 / 片，是人工的 20 倍以上，避免生产线瓶颈；?

三是保障检测一致性，人工检测受疲劳、经验影响，同一缺陷的判定标准易波动，而机器视觉通过固定算法，缺陷判定准确率偏差≤0.1%，符合 IPC-A-610 等行业标准。?

与传统检测方式相比，机器视觉在 PCB 领域的适配性更优：人工检测适合小批量研发打样（10-100 片），但量产时成本高（人均检测成本 0.5 元 / 片）；AOI（自动光学检测）是机器视觉的典型应用，适合量产全检；X-Ray 虽能检测内部缺陷，但需配合机器视觉的定位技术（如 Mark 点识别）才能实现精准扫描。例如某手机 PCB 厂商，引入机器视觉 AOI 后，线路缺陷检出率从人工的 85% 提升至 99.5%，单日检测量从 5000 片增至 2 万片，单位检测成本降至 0.1 元 / 片。

理解机器视觉在 PCB 领域的基础逻辑，需明确其 “硬件是基础、算法是核心、场景是导向”：硬件决定图像质量（如工业相机分辨率影响检测精度），算法决定分析能力（如深度学习算法提升复杂缺陷识别率），场景决定方案设计（如柔性 PCB 需适配弯曲特性的光源与夹具）。只有三者协同，才能发挥机器视觉的最大价值。
