高频插座 PCB 的耐温与插拔寿命-如何保证 10000 次插拔无故障？

高频插座（如汽车 USB-C、工业以太网插座）常处于 “宽温 + 频繁插拔” 环境 —— 汽车场景需耐受 - 40℃~105℃温度波动，工业场景需承受 10000 次以上插拔（日均 10 次，可用 3 年），普通 PCB 若设计不当，易出现 “焊点脱落、基材开裂”：某车企的 USB-C 高频插座 PCB，因采用普通 FR-4（Tg≈130℃），1000 次 - 40℃~105℃循环后基材开裂，插座接触不良率从 0.1% 升至 15%；某工厂的以太网插座因 PCB 焊点工艺简陋，5000 次插拔后焊点脱落，设备断网率达 8%。对于高频插座而言，PCB 的 “耐温性” 与 “机械强度” 是长期可靠的关键。



要实现 “宽温循环 + 万次插拔” 双保障，高频插座 PCB 需从 “耐温基材、抗疲劳焊点、加固结构” 三方面设计：第一是车规 / 工业级耐温基材选型。宽温环境对基材的热稳定性要求极高：汽车高频插座（如 USB-C、车载以太网插座）需选用生益 S1000-2V 车规基材（AEC-Q200 认证，Tg≥170℃，-40℃~125℃耐温），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，无基材开裂；工业高频插座（如 Profinet、EtherCAT 插座）可选用生益 S1141 工业基材（Tg≥170℃，-30℃~100℃耐温），3000 次循环后仍保持原有机械强度的 90%。某车企通过基材升级，USB-C 插座 PCB 的接触不良率从 15% 降至 0.3%，满足车规要求。





第二是抗插拔疲劳的焊点工艺。频繁插拔会导致插座引脚与 PCB 焊点的反复应力冲击：核心焊点采用 “饱满焊锡 + 拖焊工艺”，焊锡量比传统工艺增加 30%，形成 “弧形焊角”（高度≥0.3mm），提升抗剪切能力；选用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%，疲劳寿命是传统锡铅焊锡的 2 倍），10000 次插拔后，焊点断裂率≤2%；对插座引脚焊点，额外点涂耐高温环氧胶（耐温≥150℃，剪切强度≥10MPa），固化后将引脚与 PCB 紧密粘合，进一步抵抗插拔应力。某工厂通过焊点优化，以太网插座的断网率从 8% 降至 0.2%，万次插拔无故障。





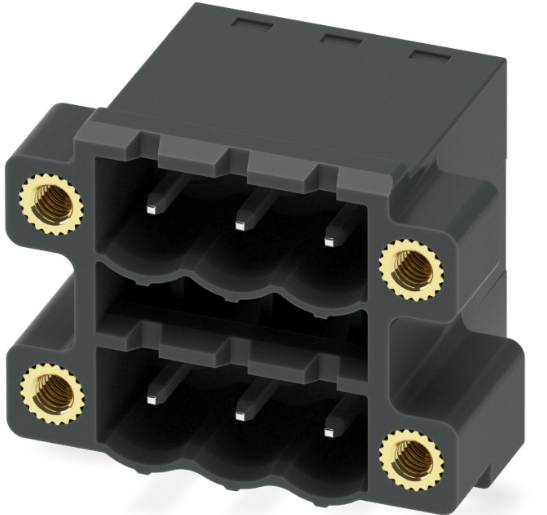

第三是机械加固的结构设计。插座的固定强度直接影响插拔寿命：在 PCB 插座安装区域粘贴 0.2mm 厚的不锈钢补强板（覆盖插座四周），PCB 抗弯曲强度从 150MPa 提升至 300MPa，避免插拔时 PCB 形变；插座与 PCB 的固定螺丝选用防松螺母（扭矩 0.8N?m），搭配金属垫片，防止长期插拔导致的螺丝松动；PCB 边缘采用 “弧形过渡”（半径≥2mm），避免插拔时应力集中导致的基材开裂。某测试显示，加固后的高频插座 PCB，插拔时的 PCB 形变从 0.5mm 降至 0.1mm，插座偏移率≤0.1%。





针对高频插座 PCB 的 “耐温、抗插拔” 需求，捷配推出车规 / 工业级解决方案：车规场景用生益 S1000-2V 基材（-40℃~125℃），工业场景用生益 S1141 基材（-30℃~100℃）；焊点采用 SnAgCu 焊锡 + 环氧胶加固，10000 次插拔断裂率≤2%；结构加固含不锈钢补强板 + 防松螺丝，形变≤0.1mm。同时，捷配的 PCB 通过 IATF16949 车规认证、IEC 60068-2-6 振动测试，适配汽车、工业高频插座。此外，捷配支持 1-6 层高频插座 PCB 免费打样，48 小时交付样品，批量订单可提供耐温与插拔寿命测试报告，助力设备厂商提升高频插座的长期可靠性。
