通讯高多层 PCB 盲埋孔工艺：28 层通讯PCB怎么 “省空间”？
来源：捷配
时间: 2025/10/10 09:15:50
阅读: 4

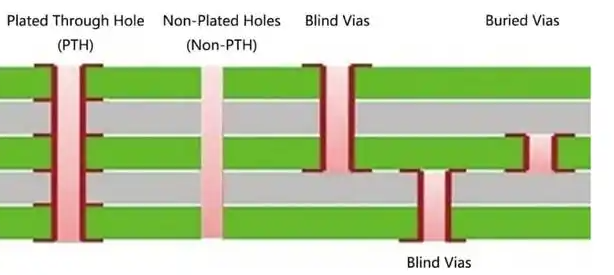

卫星通讯、高端路由器等精密通讯设备，对 PCB 的 “高密度集成” 要求极高 ——28 层卫星通讯 PCB 需在 50mm×50mm 的空间内集成射频、基带、电源等多模块，若用传统通孔设计，过孔会占用 30% 以上的布局空间，导致模块无法适配。而盲埋孔工艺的出现，让高多层 PCB 实现 “空间瘦身”—— 通过 “盲孔（连接表层与内层）+ 埋孔（连接内层与内层）”，过孔占用空间可减少 70%，28 层 PCB 的布局密度提升 40%。但很多人对盲埋孔工艺的 “精度控制”“可靠性” 存在疑问，今天从科普角度，拆解通讯高多层 PCB 盲埋孔的核心技术要点，帮你理解 “盲埋孔如何让高多层 PCB 更紧凑”。
首先要明确：通讯高多层 PCB 常用的盲埋孔类型与适用场景？主要分两类，对应不同的层数与密度需求：
- 一阶盲埋孔：盲孔仅连接表层与第 2/3 层，埋孔连接内层（如第 4-5 层、第 8-9 层），适合 12-20 层 PCB（如 5G 路由器），制作难度较低，成本相对可控，过孔最小孔径 0.1mm，可满足中等密度需求；
- 二阶盲埋孔：盲孔可跨层连接（如表层 - 第 4 层），埋孔可连接非相邻内层（如第 3-8 层），适合 24-32 层 PCB（如卫星通讯设备），过孔最小孔径 0.07mm，布局密度比一阶提升 30%，但对工艺精度要求极高，比如激光钻孔的位置偏差需≤5μm。
盲埋孔工艺的核心挑战在于 “精度控制” 与 “可靠性保障”，稍有偏差就会导致信号串扰或过孔失效，需从 “钻孔 - 电镀 - 检测” 三方面严格把控：
-
高精度钻孔：激光与机械结合：
- 盲孔（孔径≤0.1mm）采用 “紫外激光钻孔机”，定位精度≤5μm，钻孔深度控制偏差≤10%（如表层 - 第 2 层的盲孔，深度需精准控制在 50μm，避免钻穿内层）；
- 埋孔（孔径 0.1-0.15mm）采用 “机械钻孔机”，配备 6 轴高速主轴（转速 15 万 rpm），确保孔径公差≤±0.01mm，孔位偏差≤10μm；
- 钻孔前对 PCB 基材进行 “预定位”，通过 CCD 视觉系统校准基材位置，避免因基材偏移导致的孔位偏差。
-
均匀电镀：确保孔铜厚度与可靠性：
- 盲埋孔电镀采用 “脉冲电镀工艺”，电流密度控制在 1-1.5A/dm²，电镀时间根据孔径调整（0.07mm 盲孔需 30 分钟），确保孔铜厚度≥25μm，且均匀性偏差≤10%—— 孔铜过薄会导致过孔电阻过大，过厚则可能堵塞小孔；
- 电镀前对盲埋孔进行 “化学沉铜”，在孔壁形成 5-8μm 的薄铜层，确保后续电镀铜与孔壁紧密结合，避免出现孔铜剥离；
- 电镀后进行 “热冲击测试”（-40℃~125℃循环 100 次），测试后过孔无开裂、无孔铜剥离，电气导通性良好。
-
全维度检测：排除隐性缺陷：
- 孔径与孔位检测：用二次元影像测量仪（精度 1μm）抽检盲埋孔的孔径、孔位偏差，确保符合设计要求；
- 孔铜厚度检测：用金相显微镜（放大 200 倍）观察盲埋孔的横切面，测量孔铜厚度与均匀性；
- 电气测试：对所有盲埋孔进行导通性测试（电阻≤50mΩ）与绝缘测试（相邻过孔间绝缘电阻≥100MΩ），排除短路或开路缺陷；
- X-RAY 检测：用 X-RAY 设备（分辨率 5μm）检查盲埋孔内部是否有气泡、空洞，合格标准为 “空洞率≤5%”。
通讯高多层 PCB 的盲埋孔工艺需要专业设备与经验，而捷配在这一领域具备成熟能力：钻孔端，捷配配备日本 FANUC 紫外激光钻孔机（定位精度≤5μm）与德国 Schmoll 机械钻孔机（转速 15 万 rpm），可实现 0.07mm 二阶盲埋孔加工；电镀端，采用脉冲电镀工艺，孔铜厚度均匀性偏差≤10%，并通过热冲击测试确保可靠性；检测端，捷配用二次元影像仪、金相显微镜与 X-RAY 设备进行全维度检测，确保盲埋孔无缺陷。无论是 20 层路由器的一阶盲埋孔 PCB，还是 28 层卫星通讯的二阶盲埋孔 PCB，捷配都能提供高密度、高可靠的产品，助力通讯设备实现小型化与高性能。
