5G 终端 PCB 的小型化集成：从HDI工艺到多频段兼容的设计突破

来源：捷配时间: 2025/10/10 09:26:19 阅读: 3

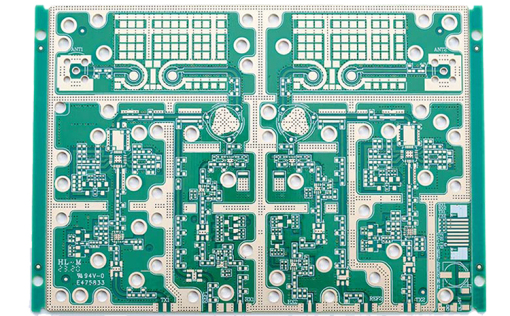

5G 终端（如智能手机、CPE、AR 眼镜）的空间限制严苛 —— 手机 5G PCB 需在 80mm×50mm 的区域内集成 Sub-6G、毫米波、Wi-Fi 6、蓝牙 5.3 等多模块，普通 PCB 若采用传统工艺，需 4 层板才能容纳，尺寸超 100mm×60mm，无法适配超薄机身；而 CPE 的 5G PCB 需同时支持多卡槽、以太网接口，小型化难度更大。要实现 5G 终端 PCB 的 “小体积、多功能”，需依赖 HDI 工艺、元件微型化、多频段布局优化三大技术突破，在有限空间内集成全功能，同时保障信号传输性能。

HDI 工艺是 5G 终端 PCB 小型化的核心支撑。2 阶 HDI 工艺通过盲孔（连接表层与内层）、埋孔（连接内层与内层）减少过孔占用空间，比传统通孔 PCB 布局密度提升 60%：以手机 5G PCB 为例，采用 2 阶 HDI 后，盲孔孔径可缩小至 0.08mm，埋孔孔径 0.1mm，过孔占用面积从传统的 20% 降至 8%；同时，HDI 支持 “内层布线 + 立体互联”，将电源线路、接地线路布置在内层，表层仅保留射频与信号线路，平面空间利用率提升至 90%。某品牌 5G 手机通过 2 阶 HDI 工艺，PCB 尺寸从 100mm×60mm 缩小至 80mm×50mm，成功适配 7.9mm 超薄机身，且未缩减任何功能模块。

元件微型化进一步压缩 PCB 空间。5G 终端 PCB 需选用超小型元件：阻容元件采用 01005 封装（0.4mm×0.2mm），比传统 0402 封装（1mm×0.5mm）占用面积减少 70%；射频芯片采用 WLCSP 封装（如高通 SDX55，封装 5mm×5mm），比 QFN 封装体积缩小 40%；电源管理芯片采用叠层封装（PoP），将 MCU 与内存堆叠集成，垂直空间利用率提升 50%。元件焊接需配合激光焊接工艺，焊盘精度控制在 ±0.01mm，确保 01005 元件焊接良率≥99.8%。某 5G CPE 通过元件微型化，PCB 上集成了 2 个 5G 卡槽、1 个千兆以太网接口，尺寸仍控制在 120mm×80mm，比传统设计缩小 30%。

多频段布局优化保障信号兼容。5G 终端需支持 2.4G（Wi-Fi）、3.5G（Sub-6G）、26G（毫米波）多频段，频段间易串扰，需通过布局隔离：将 PCB 划分为 “Sub-6G 区”（靠近主天线）、“毫米波区”（靠近顶部小天线）、“Wi-Fi / 蓝牙区”（靠近侧边天线），区域间用 “接地隔离带”（宽度≥2mm，1oz 铜箔）分隔，多频段串扰噪声从 25mV 降至 8mV 以下；每个频段的射频线路独立布线，阻抗严格匹配（Sub-6G 50Ω，毫米波 50Ω，Wi-Fi 50Ω），并串联专用滤波器（如 SAW 滤波器），进一步抑制频段间干扰。某 5G AR 眼镜通过多频段优化，在狭小 PCB 空间内实现 5G+Wi-Fi 6 同时连接，信号切换流畅，无卡顿现象。

针对 5G 终端 PCB 的小型化集成需求，捷配推出终端专项解决方案：工艺支持 2 阶 HDI（盲孔 0.08mm，埋孔 0.1mm），布局密度比传统 PCB 提升 60%；元件适配 01005 超小型封装、WLCSP/PoP 芯片，焊接良率≥99.8%；多频段布局提供 2mm 接地隔离带 + 专用滤波器适配，串扰≤8mV，支持 Sub-6G / 毫米波 / Wi-Fi 6 多频段同时工作。同时，捷配的 PCB 通过 FCC/CE 电磁兼容测试，多频段信号传输速率达标。此外，捷配支持 1-6 层 5G 终端 PCB 免费打样，24 小时交付样品，批量订单可提供尺寸优化方案，助力终端厂商研发超薄、多功能的 5G 产品。
