通讯高多层 PCB 批量一致性概述
来源：捷配
时间: 2025/10/10 09:17:14
阅读: 3

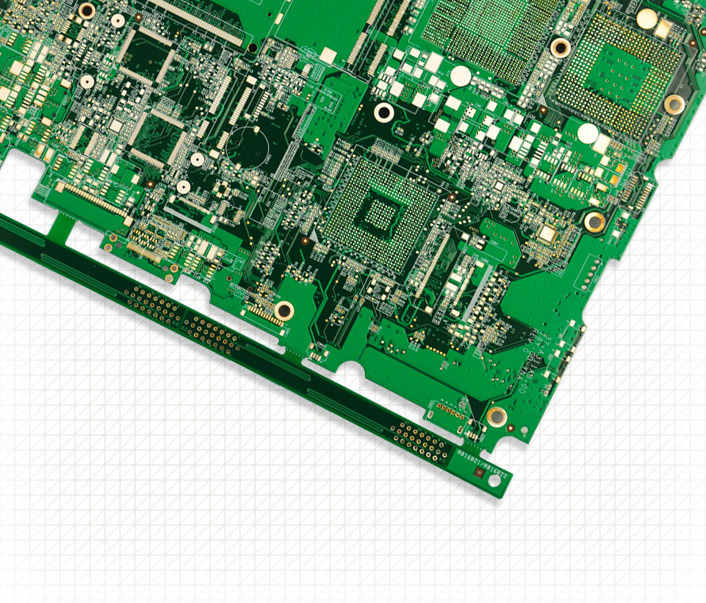

通讯设备厂商批量采购高多层 PCB（如 500 片 18 层基站 PCB）时，最担心的是 “批次一致性差”—— 比如前 100 片的阻抗偏差≤±3%，后 400 片却超 ±5%，会导致基站信号传输不稳定，甚至部分设备无法兼容。某基站厂商曾因 18 层 PCB 批量阻抗偏差大，500 片中有 80 片不符合要求，被迫返工，延误了基站部署进度。很多人以为 “批量一致性只是运气问题”，实则是基材管控、制程稳定性、检测流程的系统性问题。今天从科普角度，拆解通讯高多层 PCB 批量一致性的保障措施，帮你理解 “如何让 hundreds of 片高多层 PCB‘参数不差’”。
首先要分析：通讯高多层 PCB 批量一致性差的常见原因？主要有三个，都与 “批量生产中的变量” 相关：
- 基材批次差异：不同批次的基材（如芯板、PP 胶），介电常数（εr）、铜箔厚度可能存在偏差 —— 比如普通 FR-4 基材的 εr 批次偏差可达 ±0.3，会导致 PCB 阻抗偏差超 ±4%；
- 制程参数波动：批量生产中，层压温度、电镀电流、蚀刻时间等参数若未实时监控，会随设备状态、环境变化而波动 —— 比如层压温度从 180℃升至 185℃，会导致基材 εr 变化 0.2，间接影响阻抗；
- 检测抽样不足：若仅抽检首件或少数样品，未覆盖全批次，会导致不合格品流入下游 —— 某厂商仅抽检 500 片 PCB 中的 10 片，遗漏了后续 40 片阻抗超标的产品。
要保障批量一致性，需从 “基材管控 - 制程稳定 - 全检流程” 三方面建立标准化体系：
-
基材全批次管控：源头统一：
- 基材采购采用 “同一批次、同一供应商” 原则，比如制作 500 片 18 层基站 PCB，芯板选用同一批次的生益 S1141（εr=4.2±0.05），PP 胶选用同一批次的配套型号，避免不同批次基材的参数差异；
- 基材入厂时进行全批次检测，每批次抽取 10 片芯板测试 εr、铜箔厚度，抽取 5 卷 PP 胶测试粘合强度、Tg，确保入厂基材参数一致；
- 基材储存采用 “分区管理”，避免不同批次基材混淆，同时控制储存环境（温度 23±5℃，湿度 40%~60%），防止基材吸潮导致参数变化。
-
制程全流程监控：减少波动：
- 采用 “MES 智能制造系统”，实时监控层压、电镀、蚀刻等关键工序的参数 —— 层压温度偏差≤±1℃，电镀电流偏差≤±0.1A/dm²，蚀刻时间偏差≤±5 秒，参数超限时系统自动报警并停机；
- 关键设备（如层压机、电镀槽）定期校准（每月 1 次），确保设备精度 —— 层压机的压力传感器校准误差≤±5psi，电镀槽的电流计校准误差≤±0.05A；
- 批量生产中每 2 小时抽取 1 片 PCB，测试阻抗、铜箔厚度等关键参数，若发现偏差（如阻抗超 ±3%），立即调整制程参数，避免偏差扩大。
-
全批次检测：不漏不合格品：
- 电气参数检测：对 500 片 PCB 逐片进行阻抗测试（覆盖所有信号层，阻抗偏差≤±3%）、导通性测试（100% 导通，无开路）、绝缘测试（相邻线路绝缘电阻≥100MΩ）；
- 物理参数检测：每 50 片抽取 1 片进行铜箔厚度测试（偏差≤±10%）、介电常数测试（偏差≤±0.1）、层间厚度测试（偏差≤±10%）；
- 出具批次一致性报告：汇总所有检测数据，分析参数分布（如阻抗的平均值、标准差），确保全批次参数集中在合格范围内，标准差≤±1.5%。
通讯高多层 PCB 的批量一致性直接影响设备兼容性与部署效率，而捷配在这一领域建立了严格的保障体系：基材端，捷配与生益、罗杰斯等供应商建立长期合作，确保同一批次基材供应，并进行全批次入厂检测；制程端，通过 MES 系统实时监控关键参数，设备定期校准，每 2 小时抽样调整；检测端，捷配对批量 PCB 逐片进行电气测试，按比例进行物理参数测试，出具详细的批次一致性报告。某基站厂商通过捷配采购 500 片 18 层 PCB，全批次阻抗偏差≤±2.5%，合格率达 100%，无需返工即可直接用于基站生产，大幅提升了部署效率。
