PCB 组装检测流程优化与效率提升:从自动化到数据追溯的实战方法

来源:捷配 时间: 2025/10/14 09:48:44 阅读: 77
    PCB 组装检测若流程混乱、效率低下,会导致 “检测 bottleneck”(瓶颈),影响整体生产进度 —— 某工厂因 AOI 检测速度慢(1 块 / 分钟),导致日产能从 10 万件降至 8 万件,损失 20% 产能。与 “被动执行检测” 不同,科学的流程优化需从 “自动化联动、抽样策略、数据追溯” 三个维度入手,在保证检测质量的前提下,提升效率、降低成本。本文解析三大优化方向,结合实际案例给出可落地的方法,帮你突破检测效率瓶颈。?

一、自动化检测联动:打破 “人工干预” 瓶颈?
传统检测流程中,“AOI 人工判读→ICT 人工上板→FCT 人工记录” 的模式效率低(人均日检测 1000 块),自动化联动通过 “设备互联、数据互通” 实现无人化检测,效率可提升 3-5 倍。?
1. 核心优化方法?
  • 设备联动架构?
  • 硬件:AOI→ICT→FCT 通过传送带连接,实现 PCB 自动流转,无需人工搬运;?
  • 软件:搭建 MES(制造执行系统),实现设备间数据互通(如 AOI 检测结果自动同步至 ICT,重点检测不良位置);?
  • 关键技术落地?
  • 自动上下板:用机械臂(如 ABB IRB 120)实现 PCB 自动上料、下料,定位精度 ±0.05mm,速度 10 秒 / 块;?
  • 缺陷自动分类:AOI 内置 AI 算法(如深度学习模型),自动识别缺陷类型(虚焊、桥连),准确率≥95%,减少人工判读时间(人工判读 10 秒 / 块,自动分类 0.1 秒 / 块);?
  • 不良品自动分流:在检测线末端设置分流机构,根据 MES 数据将不良品(如 AOI 判定严重缺陷)自动送入返工区,合格品流入下一环节;?
2. 案例效果?
某 SMT 工厂优化前:?
  • 流程:人工上板→AOI 检测(人工判读)→人工搬运至 ICT→人工记录结果,日检测 8000 块,人均效率 1000 块 / 天;?
  • 优化后:?
  • 流程:机械臂上板→AOI(AI 自动分类)→传送带至 ICT(自动调取检测程序)→FCT(自动测试)→自动分流,日检测 30000 块,人均管理 3 条线,效率提升 275%;?
  • 额外收益:缺陷误判率从 5% 降至 1%,返工成本减少 30%。?
3. 注意事项?
  • AI 模型训练:需用历史缺陷数据(≥10 万张图像)训练 AI 算法,定期更新模型(每月加入新缺陷数据);?
  • 设备兼容性:选择支持工业以太网(Profinet/EtherNet/IP)的设备,确保数据实时传输;?
  • 异常处理:设置人工干预节点(如 AI 无法判定的缺陷),避免自动化流程卡壳。?


二、抽样策略优化:平衡 “检测覆盖率” 与 “效率”?
全检虽能 100% 拦截缺陷,但成本高、效率低(如 X 射线全检日产能仅 2 万件);科学抽样通过 “统计方法” 在保证质量的前提下,减少检测量,提升效率。?
1. 核心抽样方法(基于 MIL-STD-105E/ANSI/ASQ Z1.4)?
  • 确定抽样水平?
  • 一般水平 Ⅱ(默认):适合消费电子,如批量 10000 块,样本量 125 块;?
  • 特殊水平 S-1:适合可靠性检测(成本高),如批量 10000 块,样本量 8 块;?
  • 确定 AQL(可接受质量水平)?
  • 关键缺陷(如短路、虚焊):AQL=0.1(允许 1000 块中有 1 块不良);?
  • 次要缺陷(如轻微偏移):AQL=1.0(允许 1000 块中有 10 块不良);?
  • 动态调整策略?
  • 连续 3 批合格:降低抽样比例(如从 Ⅱ 级降至 Ⅰ 级);?
  • 1 批不合格:加严抽样(如从 Ⅱ 级升至 Ⅲ 级);?
  • 连续 2 批不合格:暂停抽样,全检至连续 3 批合格;?
2. 案例效果?
某 PCB 工厂检测 BGA 焊点(X 射线):?
  • 优化前:全检,日检测 2 万件,检测成本 8 元 / 块;?
  • 优化后:?
  • 抽样方案:批量 10000 块,水平 Ⅱ,AQL=0.1,样本量 125 块;?
  • 效率:日检测 10 万件,检测成本 1.2 元 / 块(抽样 + 全检不合格批);?
  • 质量:漏检率 0.05%(低于 AQL 0.1),售后故障率无上升;?
3. 适用场景?
  • 全检成本高的项目:X 射线检测、可靠性测试、EMI 测试;?
  • 批量大的场景:消费电子(日产能≥10 万件);?
  • 不适用场景:汽车电子关键部件(需全检)、医疗设备(需全检)。?


三、数据追溯与分析:从 “事后整改” 到 “事前预防”?
传统检测仅记录 “合格 / 不合格”,无法追溯问题根源;数据追溯通过记录 “检测参数、设备状态、人员操作”,结合分析工具定位根因,实现 “预防式改进”,减少重复缺陷。?
1. 核心优化方法?
  • 数据采集维度?
  • 检测数据:AOI 缺陷位置 / 类型、ICT 导通电阻、FCT 功能参数(如电压、信号增益);?

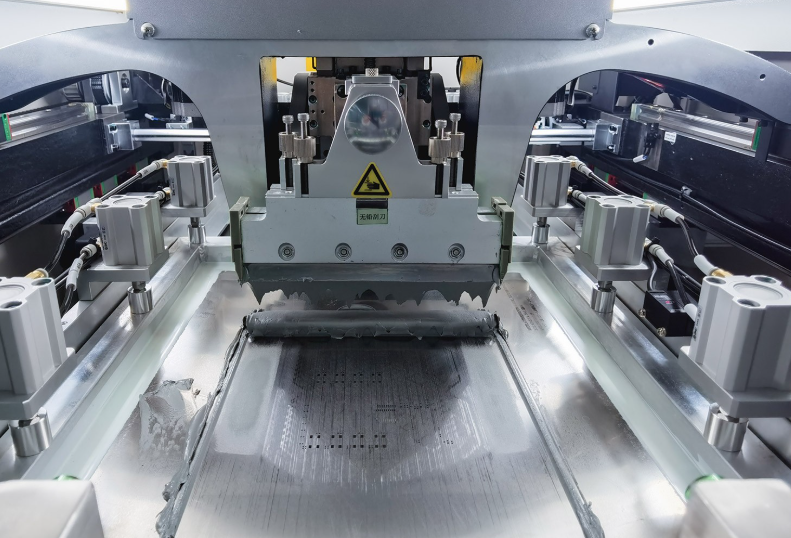

  • 过程数据:焊膏印刷参数(压力、速度)、贴装参数(偏移、压力)、回流焊曲线(温度、时间);?
  • 设备数据:AOI 镜头清洁时间、ICT 探针磨损程度、X 射线管寿命;?
  • 数据追溯系统搭建?
  • 硬件:给每块 PCB 贴唯一二维码(DMC 码),检测设备扫码记录数据;?
  • 软件:用 MES+BI(商业智能)系统,实现数据关联(扫码→调取过程数据→匹配检测结果);?
  • 数据分析与应用?
  • 根因分析:用 “鱼骨图” 关联缺陷与过程参数,如发现 “虚焊” 与 “焊膏厚度<0.1mm” 强相关(相关系数 0.8);?
  • 预防改进:基于分析结果调整工艺,如焊膏厚度下限从 0.1mm 升至 0.11mm,虚焊率从 2% 降至 0.5%;?
  • 趋势预警:设置参数阈值(如 AOI 缺陷率>1% 预警),实时监控,避免批量缺陷;?
2. 案例效果?
某 PCB 工厂优化前:?
  • 数据记录:人工填写检测报告,仅记录合格数 / 不合格数,无法追溯根因;?
  • 缺陷处理:虚焊率长期 2%,反复出现,无法根治;?
  • 优化后:?
  • 数据追溯:扫码记录每块 PCB 的焊膏厚度、回流焊温度、AOI 缺陷;?
  • 分析:发现 80% 虚焊的焊膏厚度<0.1mm,回流焊峰值温度<235℃;?
  • 改进:钢网开孔扩大至 0.33mm,回流焊峰值温度调至 240℃;?
  • 效果:虚焊率降至 0.3%,每月减少返工成本 5 万元。?
3. 注意事项?
  • 数据安全:设置权限(如操作员仅可查看,工程师可分析),定期备份数据;?
  • 人员培训:教会工程师用 BI 工具(如 Power BI、Tableau)分析数据,识别趋势;?
  • 持续迭代:每月召开数据分析会议,总结改进效果,优化参数阈值。?


PCB 组装检测流程优化的核心是 “效率与质量并重”—— 自动化联动提升速度,抽样策略降低成本,数据追溯实现预防。三者结合可构建 “高效、精准、可改进” 的检测体系,不仅能突破产能瓶颈,还能通过持续改进降低缺陷率,实现 “检测驱动生产优化” 的良性循环。例如某工厂通过三大优化,检测效率提升 200%,缺陷率下降 60%,综合生产成本降低 15%,实现质量与效率的双重提升。?
