心电监护仪晶体振荡器PCB：如何让频率稳定度控制在5ppm以内

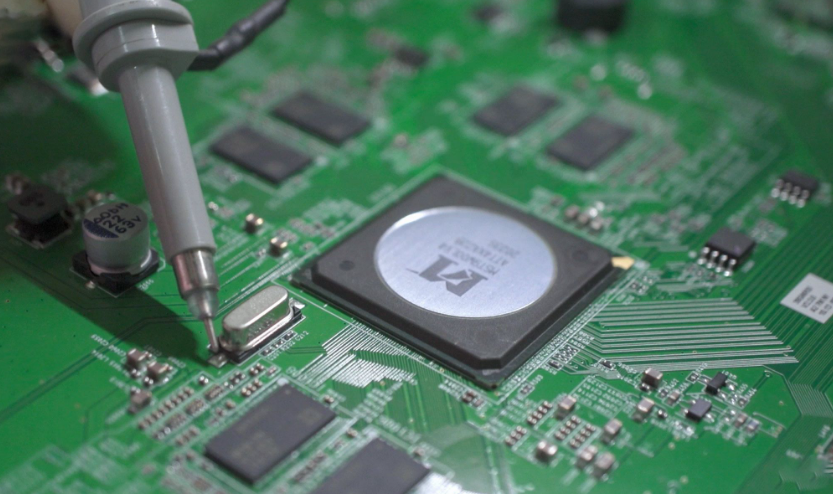

    心电监护仪需通过晶体振荡器（通常 32.768kHz 或 1MHz）提供精准时钟信号，确保心电信号采样频率稳定（采样率 250Hz），进而实现心率、心律等数据的精准分析。但普通 PCB 常因设计缺陷导致频率漂移：某医院的心电监护仪，因 PCB 未做电磁屏蔽，受周边设备干扰，晶体振荡频率漂移达 15ppm，心率测量误差从 ±1 次 / 分钟扩大至 ±5 次 / 分钟；某便携监护仪因 PCB 散热不良，晶体工作温度从 25℃升至 40℃，频率漂移超 8ppm，心电波形出现 “毛刺”；更关键的是，部分监护仪 PCB 采用含镍焊盘，接触人体时引发敏感患者皮肤红肿，不符合 ISO 10993-10 生物相容性标准。



要保障心电监护仪的信号精度与使用安全，晶体振荡器 PCB 需聚焦 “频率稳定、抗干扰、生物相容” 三大核心：首先是高精度频率稳定控制。晶体振荡器的频率漂移主要源于温度与线路损耗：选用低温度系数晶体（TCXO，温度系数≤5ppm/-20℃~60℃），搭配生益 S1141-M 医用级 FR-4（Tg≥170℃，介电常数波动≤2%@-20℃~60℃），减少基材温度形变对振荡频率的影响；晶体与 MCU（如 STM32H7）的连线采用 “最短路径设计”（长度≤2cm，线宽 0.2mm），阻抗严格控制在 50Ω±2%，避免线路损耗导致的频率衰减；在晶体供电端并联 10μF 钽电容 + 0.1μF MLCC 电容（X7R 材质），电源纹波控制在 10mV 以内，防止电压波动引发振荡不稳。某医院通过优化，监护仪频率漂移从 15ppm 降至 4ppm，心率测量误差恢复至 ±1 次 / 分钟。





其次是弱信号的抗电磁干扰设计。心电信号（0.5-5mV）极易受晶体振荡回路干扰：将 PCB 划分为 “振荡区”（晶体、振荡芯片）与 “信号采集区”（心电电极接口、放大电路），区域间用 “接地隔离带”（宽度≥3mm，厚度 2oz 铜箔）分隔，隔离带与系统地单点连接；振荡区外侧布置 “金属屏蔽罩”（0.1mm 铜箔，接地电阻≤50mΩ），阻断外部电磁干扰（如手机信号、设备电源噪声），干扰抑制率≥90%；晶体外壳通过 PCB 专用接地焊盘连接至隔离带，避免外壳带电引入噪声。某便携监护仪通过抗干扰优化，心电波形 “毛刺” 消除，数据采集完整性提升至 99.8%。





最后是人体接触的生物相容性保障。PCB 需直接或间接接触人体皮肤：焊盘采用 “无镍沉金” 工艺（金层厚度≥1.5μm，镍含量≤0.1%），替代传统含镍沉金，杜绝镍离子析出引发的接触性皮炎；PCB 表面喷涂医用级硅酮涂层（道康宁 DC 7-9800，符合 FDA 21 CFR Part 177），涂层厚度 5-8μm，既隔绝汗液腐蚀，又无刺激性气味，皮肤致敏率≤0.5%；所有基材与辅料均符合 ISO 10993-5 细胞毒性标准（评级 0 级，无细胞死亡）。某敏感患者监护场景中，优化后的 PCB 未引发任何皮肤不良反应，符合临床安全要求。





针对心电监护仪晶体振荡器 PCB 的 “高精度、抗干扰” 需求，捷配推出医用级解决方案：采用生益 S1141-M 医用基材 + 低 TCXO 晶体，频率稳定度≤5ppm/-20℃~60℃；抗干扰含 3mm 接地隔离带 + 金属屏蔽罩，干扰抑制率≥90%；生物相容采用无镍沉金 + 医用硅酮涂层，致敏率≤0.5%。同时，捷配的 PCB 通过 ISO 13485 体系认证、FDA 21 CFR Part 177 生物相容性测试，适配各类心电监护设备。此外，捷配支持 1-4 层医用 PCB 免费打样，48 小时交付样品，批量订单可提供频率稳定性与生物相容性测试报告，助力医疗设备厂商研发精准安全的监护仪。
