FR4 PCB钻孔精度控制与关键影响因素解析

    FR4 PCB钻孔精度（孔位偏差、孔径公差、孔壁质量）直接影响后续电镀、元件焊接的可靠性，尤其在高密度PCB（线宽/线距≤0.1mm）中，孔位偏差超过0.05mm即可能导致线路短路。精度控制需从设备、材料、参数三方面系统优化，应对FR4材质的各向异性挑战。

孔位精度的核心影响因素包括：

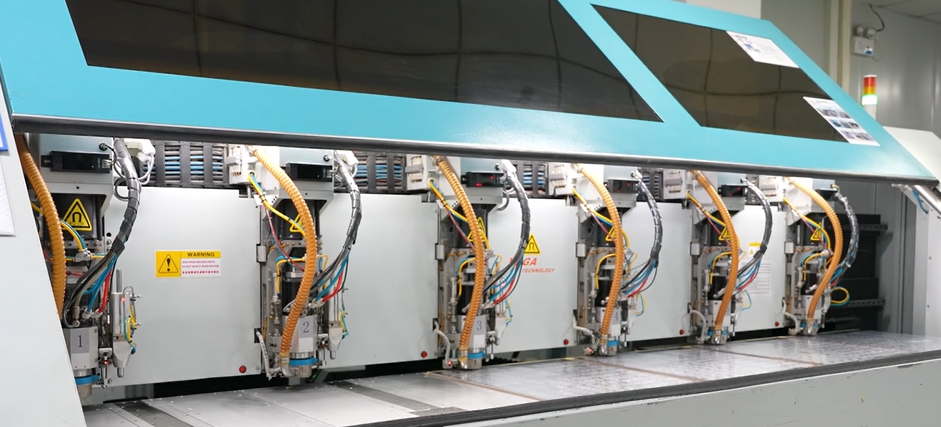

• 设备定位系统：采用双驱伺服电机（定位精度±0.005mm）与线性光栅尺（分辨率0.1μm），比普通丝杆传动的定位误差减少60%。某案例显示，升级定位系统后，1.2m×0.6m大板的孔位偏差从0.08mm降至0.03mm；
• 基板稳定性：FR4基板在湿度变化下会产生0.1-0.3%的尺寸变化（吸水率0.15-0.25%），需在钻孔前进行24小时恒温恒湿处理（25℃±2℃，50%RH±5%），减少环境因素导致的变形；
• 钻头跳动：高速旋转时钻头径向跳动需≤0.01mm，跳动过大会导致孔位偏移与孔径扩大（跳动0.02mm可使孔径偏差达0.03mm），需定期校准主轴轴承（每500小时一次）。

孔径公差控制需针对性解决FR4的切削特性：

• 钻头直径选择：考虑后续电镀铜层厚度（通常15-25μm），预钻孔径需比目标孔径小30-50μm（如目标0.5mm孔，预钻0.45-0.47mm）；
• 磨损补偿：金刚石涂层钻头每钻5000孔直径磨损约0.005mm，需建立磨损数据库，每钻2000孔自动补偿0.002mm；
• 进给与转速匹配：0.5mm钻头在FR4中采用40,000rpm转速+3m/min进给时，孔径公差可控制在±0.01mm，转速过低会导致孔径偏小（树脂黏连），过高则孔径偏大（玻璃纤维崩裂）。

孔壁质量是精度控制的隐性指标：

• 粗糙度（Ra）需≤1.5μm，粗糙度过高会导致电镀铜层厚度不均（偏差达20%）；
• 玻璃纤维拉出长度≤0.02mm，可通过提高钻头后角（15°-20°）减少纤维拉扯；
• 树脂残留率≤5%，需使用专用螺旋槽钻头（3-4槽），增强排屑能力。

某高密度PCB生产中，通过优化精度控制参数：

• 孔位偏差从0.06mm降至0.025mm；
• 孔径公差从±0.02mm收窄至±0.008mm；
• 孔壁粗糙度从Ra2.3μm降至Ra1.1μm； 最终使后续层间短路率从120ppm降至35ppm。精度控制的核心在于将FR4的材质特性转化为可量化的工艺参数，通过系统性补偿机制抵消加工误差。
