背钻设计与热管理基础认知：原理、关联与应用场景
来源：捷配
时间: 2025/10/17 09:12:10
阅读: 81
背钻设计（Backdrilling）是高密度 PCB（如 12 层以上）解决过孔残留 stub 问题的关键工艺，通过从 PCB 背面钻除过孔中无需导通的部分（stub），消除高频信号反射（＞10GHz 时 stub 易引发信号驻波）；而热管理则是通过优化热量传递路径，控制 PCB 局部温度≤85℃（工业级）、≤125℃（汽车级）。两者看似独立，实则深度关联 —— 背钻后的过孔结构会改变热传导路径，热管理需求也会反向约束背钻参数（如孔径、深度）。理解基础原理与关联逻辑，是避免 “重信号轻散热” 或 “重散热轻信号” 设计误区的前提。?
一、背钻设计核心原理与核心价值?
过孔作为多层 PCB 的层间连接结构，若仅需导通部分层（如第 1 层→第 5 层），未导通的层间部分会形成 “残留 stub”（长度 = PCB 总厚度 - 导通层厚度）。stub 在高频场景下的危害显著，背钻设计的核心是 “精准去除 stub，保留有效导通段”。?
1. 背钻设计原理?

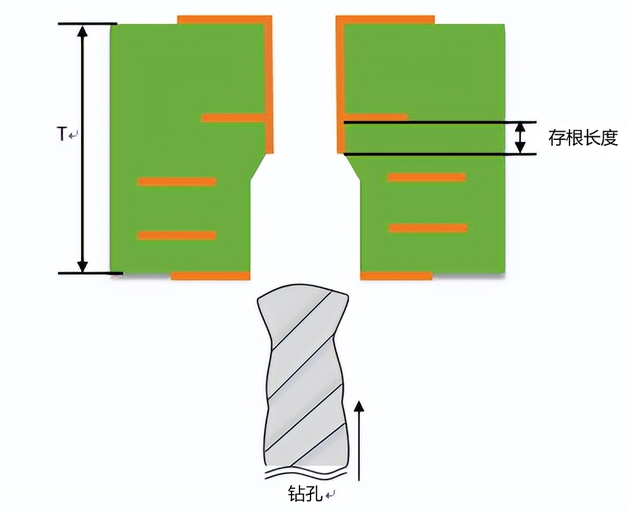

- 结构组成：背钻过孔由 “有效导通段”（需导通的层间部分，如第 1~5 层，长度 L1）和 “待去除 stub”（第 6~12 层，长度 L2）组成，通过数控钻机从 PCB 背面（第 12 层）钻除 L2 部分，仅保留 L1；?
- 关键指标：?
- stub 残留长度：需≤0.1mm（10GHz 信号场景），残留过长会导致信号反射系数 Γ＞0.1（S11＞-20dB）；?
- 背钻深度精度：±0.05mm（依赖钻机精度，如日本 FANUC 钻机精度达 ±0.02mm）；?
- 类型划分：?
- 完全背钻：去除全部 stub，仅保留有效导通段（适用于高频信号，如 5G 射频）；?
- 部分背钻：保留极短 stub（≤0.05mm），平衡加工难度与信号需求（适用于中高频信号，如 DDR5）。?
2. 背钻设计的核心价值（高频场景）?
- 改善信号完整性：10GHz 信号通过带 0.5mm stub 的过孔时，插入损耗增加 0.8dB，反射损耗恶化至 - 15dB；背钻后 stub ＜0.1mm，插入损耗降至 0.3dB，反射损耗优化至 - 25dB；?
- 提升 PCB 密度：背钻可减少过孔占用的内层空间，使线宽 / 线距从 0.15mm/0.15mm 缩小至 0.1mm/0.1mm，单位面积布线密度提升 50%；?
- 减少串扰：stub 会增强过孔间的电磁耦合，背钻后过孔串扰隔离度从 - 30dB 提升至 - 45dB（10GHz 场景）。?
二、热管理在背钻 PCB 中的特殊需求?
背钻改变了过孔的原始结构（如孔壁厚度、填充状态），导致热传导路径受阻 —— 普通过孔的导热系数≈200W/(m?K)（铜镀层），背钻后若未做特殊处理，孔内空气导热系数仅 0.026W/(m?K)，热阻显著增加。因此背钻 PCB 的热管理需解决三大特殊需求：?
1. 背钻孔的热阻控制?
- 热阻构成：背钻过孔的热阻 = 铜镀层热阻 + 孔内介质热阻（如空气、塞孔材料），普通过孔热阻≈5℃/W，背钻后未塞孔的过孔热阻升至 20℃/W，需通过塞孔材料（如导热胶，导热系数 1~5W/(m?K)）将热阻降至 10℃/W 以下；?
- 应用需求：高功率元件（如 10W PA）下方的背钻过孔，热阻需≤8℃/W，否则元件温度会超 125℃（环境温度 40℃时，ΔT=10W×8℃/W=80℃，T=120℃）。?
2. 背钻区域的热分布均衡?
- 热点风险：背钻集中区域（如射频信号区，背钻过孔密度＞5 个 /cm²）若未优化散热，热量易在孔间堆积，形成热点（温度比周围高 15~20℃）；?
- 均衡要求：背钻区域的温度差异需≤5℃（工业级 PCB），避免局部高温导致元件寿命缩短（温度每高 10℃，寿命缩短 50%）。?
3. 背钻与导热结构的协同?
- 导热过孔冲突：背钻过孔若与导热过孔（用于散热的过孔，孔径 0.4~0.6mm）位置重叠，会破坏导热路径；需确保两者间距≥0.5mm，避免相互干扰；?
- 散热结构适配：背钻区域上方的散热片（如铝制散热片，导热系数 205W/(m?K)）需避开背钻孔密集区，或通过导热垫（导热系数 3~8W/(m?K)）填充间隙，确保热量传递。?
三、背钻设计与热管理的核心应用场景?
两者的协同设计主要集中在高密度、高功率、高频三大场景，不同场景的需求侧重不同：?
1. 5G 基站 PCB（18~24 层，10~28GHz）?
- 背钻需求：射频信号过孔需完全背钻（stub≤0.05mm），避免信号反射影响通信覆盖；?
- 热管理需求：PA（20W）、LNA（5W）下方的背钻过孔需用导热胶塞孔（导热系数 5W/(m?K)），热阻≤6℃/W，元件温度控制在 110℃以下；?
- 案例：某 5G 基站 PCB，背钻过孔未塞孔时 PA 温度 135℃（超标）；改用 5W/(m?K) 导热胶塞孔后，温度降至 105℃，达标。?
2. 汽车 ADAS PCB（12~16 层，毫米波雷达 77GHz）?
- 背钻需求：雷达信号过孔需部分背钻（stub≤0.1mm），平衡信号与加工成本；?
- 热管理需求：MCU（15W）周围的背钻过孔需与导热过孔间隔 0.8mm，形成 “散热网格”，温度差异控制在 3℃以内；?
- 环境要求：-40~125℃高低温循环下，背钻过孔的热阻变化≤10%（普通塞孔材料在低温下易脆化，需选用耐温型导热胶）。?
3. 服务器主板（24~32 层，DDR5 3200Mbps）?
- 背钻需求：内存信号过孔需完全背钻（stub≤0.08mm），避免时序偏移；?
- 热管理需求：CPU（150W）下方的背钻过孔需避开 CPU 散热区域，或采用 “背钻 + 埋置电阻” 复合结构，提升局部散热效率；?
- 密度要求：背钻过孔密度＞8 个 /cm² 时，需每 2 个背钻过孔配 1 个导热过孔，防止热量堆积。?
基础认知的核心是 “协同而非独立”—— 某工程师设计 5G 基站 PCB 时，仅关注背钻的信号优化（stub=0.05mm），未处理背钻孔的热阻（20℃/W），导致 PA 温度 140℃；后期用导热胶塞孔（热阻 8℃/W），温度降至 108℃。可见，背钻设计与热管理需同步规划，才能满足高密度高功率 PCB 的需求。
