背钻设计与热管理的常见问题及解决方案
来源：捷配
时间: 2025/10/17 09:18:41
阅读: 65
背钻设计与热管理协同过程中，“背钻残留 stub 超标导致信号反射 + 热阻增加”“塞孔材料导热失效引发热点”“导热过孔与背钻孔干扰” 等问题频发 —— 某 5G PCB 因背钻 stub 超 0.1mm，不仅 S11 恶化至 - 18dB，还导致局部热阻增加 5℃/W，PA 温度超 130℃；某汽车 PCB 因导热胶固化不完全，热阻从 8℃/W 升至 15℃，MCU 温度超标。高效解决问题需 “现象观察→根因分析→针对性整改→验证闭环”，避免盲目调整参数导致新问题。?

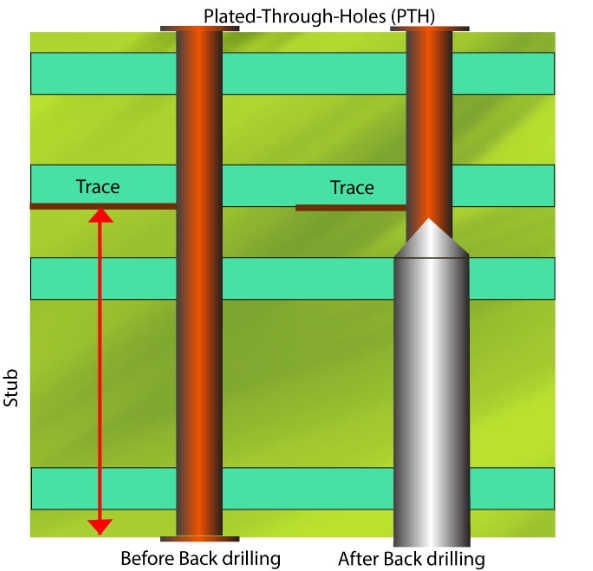

一、问题 1：背钻残留 stub 超标（S＞0.1mm）：信号反射与热阻双恶化?
现象表现?
- 信号端：高频信号（≥10GHz）反射系数 Γ＞0.1（S11＞-20dB），插入损耗增加 0.5~1dB，通信丢包率从 10?¹² 升至 10??；?
- 热管理端：stub 过长导致背钻过孔热阻增加 5~8℃/W（如 S=0.05mm 时热阻 8℃/W，S=0.15mm 时升至 15℃/W），局部热点温度比正常高 15~20℃；?
- 案例：某 10GHz 5G 射频 PCB，背钻 stub 实测 0.18mm，S11=-17dB（超标），PA 温度 135℃（标准≤125℃）。?
根因分析?
- 钻机精度不足：Z 轴深度精度＞±0.05mm（如国产钻机精度 ±0.08mm），导致实际背钻深度偏差，stub 超差；?
- PCB 厚度波动：PCB 总厚度偏差＞±0.05mm（如设计 1.6mm，实际 1.68mm），按原深度钻孔会导致 S 增加；?
- 定位基准偏差：背钻定位依赖的基准孔（如 MARK 点）偏移＞0.03mm，导致钻孔位置偏差，部分过孔 stub 超标；?
- 工艺参数不当：钻孔进给速度过快（＞100mm/min），导致孔底不平整，实际 stub 测量值偏大（如实际 S=0.1mm，测量因毛边显示 0.15mm）。?
解决方案?
- 提升钻机精度与校准：?
- 更换高精度钻机（如日本 FANUC，Z 轴精度 ±0.02mm），或对现有钻机进行定期校准（每周 1 次），确保深度偏差≤±0.03mm；?
- 案例：某工厂将钻机精度从 ±0.08mm 校准至 ±0.03mm，stub 超标率从 15% 降至 2%；?
- 补偿 PCB 厚度波动：?
- 钻孔前用千分尺（精度 ±0.001mm）抽检 PCB 厚度（每批次抽 10 片），厚度偏差＞0.05mm 时，调整背钻深度（如厚度 1.68mm，原深度 1.52mm，调整为 1.6mm，确保 S=0.08mm）；?
- 优化定位基准：?
- 增加 MARK 点数量（从 2 个增至 4 个），采用双目视觉定位（精度 ±0.01mm）替代单目定位（±0.03mm），减少基准偏差；?
- 调整工艺参数：?
- 进给速度降至 50~80mm/min，转速 60000~70000rpm，减少孔底毛边（毛边≤0.01mm），确保 stub 测量准确；?
- 验证效果：整改后 stub 控制在 0.05~0.08mm，S11 优化至 - 23dB，PA 热阻降至 9℃/W，温度 116℃（达标）。?
二、问题 2：背钻塞孔材料导热失效（λ 实际＜50% 设计值）：热阻剧增?
现象表现?
- 热管理端：背钻过孔热阻比设计值高 50% 以上（如设计 8℃/W，实际 14℃/W），高功率元件（≥10W）温度超上限 10~15℃；?
- 信号端：部分材料因固化不良导致介损增加（Df 从 0.005 增至 0.01），信号衰减增加 0.3~0.5dB（10GHz 场景）；?
- 案例：某 20W PA 的背钻过孔，设计用 λ=5W/(m?K) 导热胶，实际 λ=2W/(m?K)，热阻从 8℃/W 升至 18℃/W，PA 温度 144℃（超标）。?
根因分析?
- 材料选型错误：采购的导热胶与设计不符（如设计银填充，实际为氧化铝填充），λ 相差 3~5 倍；?
- 塞孔工艺不当：?
- 压力不足（＜0.2MPa）导致孔内填充不饱满，存在气泡（气泡率＞5%），λ 实际下降 40%；?
- 胶量不足导致孔内部分区域未填充（空穴），形成 “热孤岛”；?
- 固化工艺不达标：?
- 温度过低（＜120℃）或时间过短（＜30min），导致导热胶未完全固化，λ 仅为设计值的 60%；?
- 固化环境湿度＞60%，导致胶内吸潮，λ 下降 20%~30%；?
- 材料存储不当：导热胶未密封存储（暴露在空气中＞24h），发生氧化或吸潮，λ 降低。?
解决方案?
- 严格材料入厂检验：?
- 每批次导热胶抽检 λ（用导热系数仪，如 Hot Disk TPS 2500S），确保 λ≥设计值的 90%；?
- 验证介损 Df（用网络分析仪测 10GHz 下的损耗），确保 Df≤设计值的 1.2 倍；?
- 优化塞孔工艺：?
- 塞孔压力提升至 0.25~0.3MPa，胶量比孔体积多 10%（避免胶量不足），采用真空塞孔（真空度 - 0.09MPa）减少气泡（气泡率≤1%）；?
- 规范固化工艺：?
- 固化温度按材料要求设置（如 150℃/60min），固化前预热（80℃/10min）去除潮气；?
- 固化环境湿度控制在 40%~50%，避免吸潮；?
- 加强材料存储管理：?
- 导热胶密封存储在 5~25℃环境，开封后 24h 内用完，未用完部分冷藏（5℃）；?
- 验证效果：整改后导热胶 λ=4.8W/(m?K)（设计 5W/(m?K)），热阻降至 8.5℃/W，PA 温度 118℃（达标），信号衰减增加≤0.1dB。?
三、问题 3：导热过孔与背钻过孔干扰：串扰与热阻双问题?
现象表现?
- 信号端：两者间距＜0.5mm（10GHz 场景），串扰隔离度从 - 45dB 降至 - 35dB，导致信号信噪比（SNR）下降 10dB；?
- 热管理端：为规避串扰增大间距至＞1mm，导致热传导路径断裂，背钻区热阻增加 5~8℃/W，局部热点温度升高 15℃；?
- 案例：某 10GHz PCB 的导热过孔与背钻过孔间距 0.3mm，串扰 - 34dB（超标）；间距增至 1.2mm 后，热阻从 9℃/W 升至 16℃/W，MCU 温度 132℃（超标）。?
根因分析?
- 前期规划不足：布局阶段未同步考虑背钻与导热过孔的位置，导致后期两者冲突；?
- 间距标准不清晰：未按信号频率制定间距标准（如 10GHz 需≥0.5mm，5GHz 需≥0.3mm），盲目缩小或增大间距；?
- 结构设计单一：仅采用 “圆形过孔”，未考虑异形导热结构（如条形导热槽），导致空间利用率低；?
- 仿真验证缺失：未通过电磁场仿真（如 HFSS）预判串扰，直接试产导致问题暴露。?
解决方案?
- 前期协同布局：?
- 布局阶段用 “分区法”：先划定背钻信号区与导热区，两者边界间距≥0.8mm（10GHz），避免后期冲突；?
- 案例：某 5G PCB 前期划定背钻区（左半部分）与导热区（右半部分），边界间距 1mm，无干扰问题；?
- 按频率制定间距标准：?
- 10~28GHz：间距≥0.6mm，串扰≤-40dB；?
- 5~10GHz：间距≥0.4mm，串扰≤-38dB；?
- 1~5GHz：间距≥0.3mm，串扰≤-35dB；?
- 采用异形导热结构：?
- 将圆形导热过孔改为 “条形导热槽”（宽度 0.5mm，长度 2mm），槽与背钻过孔间距 0.4mm（10GHz），串扰 - 42dB（达标），同时导热面积比圆形孔增加 30%；?
- 仿真预判与验证：?
- 布局后用 HFSS 仿真串扰（设置背钻与导热孔的参数、间距），串扰超标时调整位置；?
- 试产后用网络分析仪实测串扰，用红外热像仪测温度，确保双达标；?
- 验证效果：采用条形导热槽（0.5mm×2mm），与背钻孔间距 0.4mm，串扰 - 43dB（达标），热阻降至 9.5℃/W，MCU 温度 115℃（达标）。?
问题解决的核心是 “根因定位精准”—— 某团队将背钻区热点归咎于导热胶不足，反复增加胶量却忽视 stub 超标；最终发现 stub=0.18mm，调整背钻深度后，热阻从 15℃/W 降至 9℃/W，热点消除。可见，按 “现象→根因→方案” 的流程分析，才能高效解决背钻与热管理的协同问题。
