背钻设计的关键参数：从信号优化到热管理适配
来源：捷配
时间: 2025/10/17 09:14:05
阅读: 78
背钻设计的参数（孔径、深度、残留 stub、塞孔材料）不仅决定信号完整性，更直接影响热管理效果 —— 孔径偏差 0.1mm 会导致热阻波动 30%，深度精度不足 0.05mm 会引发局部热点，塞孔材料导热系数差异 5W/(m?K) 会使元件温度相差 15℃。关键参数设计需 “双目标导向”：既要满足高频信号对 stub、阻抗的要求，又要适配热管理对热阻、散热路径的需求，避免单一参数优化导致整体性能失衡。?
一、背钻孔径：平衡信号阻抗与散热面积?
背钻孔径（D）需同时匹配 “信号传输线阻抗” 与 “热传导面积”，两者存在一定矛盾（小孔径利于阻抗控制，大孔径利于散热），需按场景量化设计。?
1. 基于信号阻抗的孔径选择?
- 阻抗匹配逻辑：背钻过孔的孔径需与传输线（微带线 / 带状线）阻抗匹配（通常 50Ω），孔径过大会导致阻抗突变（如 50Ω 传输线，孔径从 0.3mm 增至 0.5mm，阻抗从 50Ω 降至 42Ω）；?
- 量化标准：?
- 高频信号（≥10GHz，如 5G 射频）：孔径 D=0.2~0.3mm，匹配 0.1~0.2mm 宽的 50Ω 微带线（FR4 基材，厚度 1.6mm）；?
- 中高频信号（5~10GHz，如 DDR5）：孔径 D=0.3~0.4mm，匹配 0.2~0.3mm 宽的 50Ω 微带线；?
- 阻抗偏差控制：孔径偏差需≤±0.05mm，否则阻抗偏差会超 ±5%（如 0.3mm 孔径偏差 0.06mm，阻抗偏差达 ±8%），导致信号反射 S11＞-18dB。?
2. 基于热管理的孔径适配?
- 散热面积关联：背钻过孔的散热面积≈π×D×L（L 为有效导通段长度），孔径每增加 0.1mm，散热面积增加 33%（如 D=0.3mm→0.4mm，L=1mm，面积从 0.94mm² 增至 1.26mm²），热阻降低 15%~20%；?
- 高功率场景适配：?
- 功率元件（≥10W，如 PA）下方的背钻过孔：孔径需≥0.4mm，配合导热胶塞孔（导热系数 5W/(m?K)），热阻可控制在 8℃/W 以下；?
- 低功率元件（≤1W，如 LNA）下方的背钻过孔：孔径 0.2~0.3mm 即可，热阻≤15℃/W，满足散热需求；?
- 案例：某 20W PA 下方的背钻过孔，原孔径 0.3mm（热阻 12℃/W，温度 132℃）；增至 0.4mm 后，热阻降至 9℃/W，温度降至 116℃（环境温度 40℃），满足 125℃上限要求。?
3. 孔径冲突的协调方案?
- 优先级划分：高频信号（≥10GHz）优先满足阻抗要求（孔径 0.2~0.3mm），通过增加背钻过孔数量（如 2 个 0.3mm 过孔替代 1 个 0.4mm 过孔）提升总散热面积；?
- 复合结构设计：在孔径 0.3mm 的背钻过孔周围，布置 2~3 个专用导热过孔（孔径 0.5mm，无背钻），形成 “背钻信号孔 + 导热孔” 组合，既满足信号阻抗，又提升散热；?
- 实例：5G 射频 PCB 的 10GHz 信号过孔（D=0.3mm），周围布置 3 个 0.5mm 导热过孔，总散热面积从 0.94mm² 增至 5.1mm²，热阻从 15℃/W 降至 7℃/W。?
二、背钻深度与残留 stub：信号与热的双重约束?

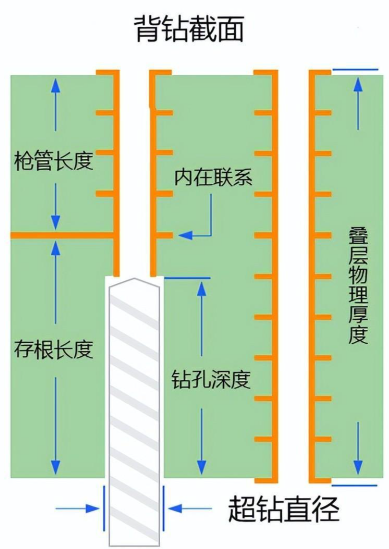

背钻深度（H）决定残留 stub 长度（S=PCB 总厚度 - H），S 不仅是信号反射的关键，也影响过孔的热传导路径（S 过长会增加热阻），需精准控制。?
1. 基于信号的深度与 stub 设计?
- stub 长度要求：?
- 10~28GHz（5G 射频）：S≤0.05mm，否则信号反射系数 Γ＞0.08（S11＞-22dB）；?
- 5~10GHz（DDR5）：S≤0.1mm，Γ≤0.1（S11≤-20dB）；?
- 1~5GHz（USB3.2）：S≤0.2mm，Γ≤0.15（S11≤-17dB）；?
- 深度计算逻辑：H=PCB 总厚度 - S - 预留量（0.02~0.03mm，避免钻穿有效导通段），如 1.6mm 厚 PCB，S=0.05mm，H=1.6-0.05-0.03=1.52mm；?
- 深度精度控制：深度偏差需≤±0.05mm（依赖钻机 Z 轴精度，如德国 Schmoll 钻机精度 ±0.02mm），否则 S 会超差（如 H 偏差 0.06mm，S 从 0.05mm 增至 0.11mm，10GHz 信号 S11 从 - 25dB 恶化至 - 19dB）。?
2. 基于热管理的深度适配?
- 热阻与深度关联：有效导通段长度 L=H-PCB 底层厚度（如底层 0.2mm，H=1.52mm，L=1.32mm），L 每增加 0.1mm，热阻增加 5%（铜镀层热阻与长度成正比）；?
- 高功率场景优化：在满足 S 要求的前提下，尽量缩短 L（如 1.6mm PCB，H 从 1.52mm 增至 1.55mm，L 从 1.32mm 减至 1.29mm，热阻减少 1.5%）；?
- 避免过钻风险：H 不可过大（如超 1.58mm），否则会钻穿有效导通段（L＜1.2mm），导致过孔开路，同时破坏表层铜箔，增加热阻（开路后热阻从 10℃/W 增至无穷大）。?
3. 深度与 stub 的协同验证?
- 信号验证：通过网络分析仪（如 Keysight N5247A）测试背钻过孔的 S11，确保满足对应频率的反射要求；?
- 热验证：通过红外热像仪（如 FLIR T660）测量背钻区域温度，L 过长导致热阻增加时，会出现局部热点（温度比周围高 8~10℃）；?
- 案例：某 DDR5 PCB 的背钻深度 H=1.5mm（S=0.1mm），测试发现 S11=-20dB（达标），但 L=1.3mm 导致热阻 11℃/W，局部热点 105℃；调整 H=1.55mm（S=0.05mm，仍达标），L=1.25mm，热阻降至 10℃/W，热点温度 98℃。?
三、背钻塞孔材料：导热与信号的平衡选择?
背钻后孔内若为空（空气导热系数 0.026W/(m?K)），会形成 “热孤岛”；需填充塞孔材料，材料需同时满足 “低介损（信号）” 与 “高导热（散热）”，两者需协同优化。?
1. 基于信号的材料特性要求?
- 介电常数（Dk）与介质损耗（Df）：?
- 高频场景（≥10GHz）：Dk=3.0~3.5，Df≤0.005（如罗杰斯导热胶，Df=0.003@10GHz），避免介损导致信号衰减增加；?
- 中高频场景（5~10GHz）：Dk=3.5~4.0，Df≤0.008（如普通环氧导热胶，Df=0.006@5GHz）；?
- 绝缘电阻：≥10¹²Ω（100V DC），避免塞孔材料漏电导致信号串扰（如绝缘电阻降至 10¹?Ω，串扰隔离度从 - 45dB 降至 - 35dB）。?
2. 基于热管理的材料导热要求?
- 导热系数（λ）分级选择：?
- 高功率场景（≥10W）：λ≥5W/(m?K)（如银填充导热胶，λ=8W/(m?K)），配合 0.4mm 孔径，热阻≤8℃/W；?
- 中功率场景（1~10W）：λ=2~5W/(m?K)（如氧化铝填充导热胶，λ=3W/(m?K)），热阻≤12℃/W；?
- 低功率场景（≤1W）：λ=1~2W/(m?K)（如普通环氧胶，λ=1.5W/(m?K)），热阻≤18℃/W；?
- 热稳定性：-40~150℃温度范围内，λ 变化≤10%（如汽车场景需耐 125℃，λ 在 125℃时保持≥90% 初始值），避免高温下导热性能下降引发热点。?
3. 材料选择的冲突与解决?
- 成本与性能平衡：银填充导热胶（λ=8W/(m?K)）成本是氧化铝胶（λ=3W/(m?K)）的 3 倍，中功率场景可选用 “氧化铝 + 少量银” 混合胶（λ=5W/(m?K)），成本降低 40%；?
- 工艺适配：高导热材料（λ≥5W/(m?K)）通常粘度较高，需调整塞孔工艺（如增加压力至 0.3MPa，延长固化时间至 60min），确保填充饱满（无气泡，气泡会使热阻增加 50%）；?
- 案例：某 20W PA 的背钻过孔，原用 λ=1.5W/(m?K) 普通胶（热阻 15℃/W，温度 130℃）；改用 λ=5W/(m?K) 混合胶后，热阻降至 9℃/W，温度降至 116℃，成本仅增加 20%。?
关键参数设计的核心是 “量化平衡”—— 通过孔径、深度、塞孔材料的协同优化，既能满足 10GHz 信号 S11≤-22dB 的要求，又能将热阻控制在 8~12℃/W，确保高功率元件温度不超标。某团队仅关注孔径的信号优化（0.2mm），忽视热管理需求，导致 PA 温度 140℃；后期调整孔径至 0.3mm（仍满足信号），配合 λ=5W/(m?K) 胶，温度降至 112℃，验证了参数协同的重要性。
