PCB 设计丝印基础概述
来源：捷配
时间: 2025/10/17 09:29:12
阅读: 365

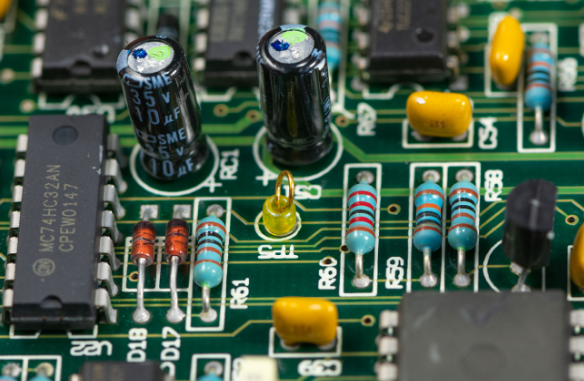

PCB 设计丝印（Silkscreen）是通过丝网印刷工艺，在 PCB 表面（顶层 / 底层、阻焊层上）印制字符、图形、标识的关键环节，其核心价值是 “为装配、维修、追溯提供可视化指引”—— 据统计，规范的丝印可使 PCB 装配效率提升 30%，维修时间缩短 50%，而劣质丝印（如字符模糊、标识缺失）会导致装配错误率增加 20%。理解丝印的基础组成与作用边界，是避免 “重电路轻丝印” 设计误区的前提，尤其在高密度 PCB（线宽≤0.1mm）中，丝印需平衡可读性与空间占用的矛盾。?
一、PCB 丝印的核心定义与组成要素?
PCB 丝印并非单一图形，而是由 “功能性标识” 与 “辅助性元素” 组成的有机整体，需按场景明确要素的必要性，避免冗余设计。?
1. 核心组成要素?
- 器件标识字符：最基础要素，包括器件型号（如 “R1”“C2”“U1”）、参数标注（如电阻 “10kΩ±5%”、电容 “10μF/16V”），需与 BOM 表完全一致，避免装配时器件混淆；?
- 示例：0402 封装电阻丝印 “R3 100Ω”，其中 “R3” 为位号，“100Ω” 为参数，两者间距≥0.5mm（避免重叠）；?
- 极性 / 方向标识：针对有极性器件（二极管、电容、IC），需标注方向（如二极管的 “+/-”、IC 的 “圆点” 或 “缺口”），标识尺寸≥1.0mm×1.0mm（确保肉眼可见）；?
- 装配辅助图形：包括器件轮廓框（如 QFP 封装的矩形框，线宽 0.1mm，与器件边缘间距 0.2mm）、定位基准点（圆形，直径 1.0mm，用于自动化装配定位）；?
- 追溯与版本信息：PCB 版本号（如 “V1.0”）、生产日期、厂商标识、二维码 / 条形码（用于生产追溯），通常布置在 PCB 空白区域（面积≥5mm×5mm）。?
2. 丝印层分类与应用场景?
PCB 丝印按印制位置分为不同层，需根据装配需求选择印刷层，避免层间干扰：?
- 顶层丝印（Top Silkscreen）：印制在 PCB 顶层阻焊层上，对应顶层器件（如贴片电阻、IC），是最常用的丝印层，占比 80% 以上；?
- 适用场景：消费电子（手机主板、智能手环）、工业控制器，顶层器件密集时需优先保证顶层丝印清晰；?
- 底层丝印（Bottom Silkscreen）：印制在 PCB 底层阻焊层上，对应底层器件，需注意字符方向（建议与顶层字符同向，避免装配时翻转 PCB 查看）；?
- 适用场景：双层 PCB（如电源适配器），底层有大量器件时需单独设计底层丝印；?
- 内层高阻焊丝印（Inner Solder Mask Silkscreen）：仅用于多层 PCB 的内层阻焊层（如埋置电阻 / 电容的标识），应用较少，需确保内层丝印不影响信号传输；?
- 案例：某双层电源 PCB，顶层丝印标注 “U1 LM1117”（线性稳压器），底层丝印标注 “R5 0.1Ω”（采样电阻），字符均朝向右上方，装配工人无需翻转 PCB 即可读取，效率提升 25%。?
二、PCB 丝印的核心作用：从生产到运维的全流程价值?
丝印的价值贯穿 PCB “生产 - 装配 - 测试 - 维修 - 报废” 全生命周期，并非仅为 “美观标识”，其缺失或错误会导致全流程效率下降。?
1. 提升装配效率，减少错误?
- 自动化装配指引：丝印的器件轮廓框与定位基准点，可辅助 SMT 贴片机精准定位（定位精度 ±0.05mm），避免贴装偏移（偏移率从 1% 降至 0.1%）；?
- 人工装配防错：清晰的位号与参数标识，可避免工人错装器件（如将 10kΩ 电阻错装为 100kΩ），某工厂因丝印模糊导致错装率 8%，优化丝印后降至 0.5%；?
- 关键数据参考：丝印标注的器件散热要求（如 “HEAT SINK REQUIRED”），可提醒装配时加装散热片，避免器件过热损坏（某 LED 驱动 PCB 因未标注散热要求，5% 的 LED 芯片因过热失效）。?
2. 简化测试与维修，降低成本?
- 测试点标识：丝印标注的测试点（如 “TP1 VCC”“TP2 GND”），可快速定位测试位置，测试时间从 5 分钟 / 片缩短至 2 分钟 / 片；?
- 故障定位辅助：维修时通过丝印快速识别故障器件（如 “U3 5G 模块” 发热异常），无需查阅设计文件，维修时间缩短 60%；?
- 案例：某工业 PLC PCB 故障，维修人员通过丝印 “U2 CPU” 快速定位核心芯片，测量周边电路后发现供电异常，30 分钟完成维修（无丝印时需 1.5 小时）。?
3. 实现全生命周期追溯?
- 生产追溯：丝印的二维码（包含 PCB 型号、批次、生产日期），可追溯每片 PCB 的生产信息（如焊接温度、检测结果），便于质量问题定位（某批次 PCB 虚焊率高，通过二维码追溯到回流焊温度异常）；?
- 运维管理：丝印的版本号（如 “V2.1”）可区分不同迭代版本，避免维修时更换错误版本的器件（某医疗设备因混用 V1.0 与 V2.0 PCB 配件，导致设备故障）。?
三、PCB 丝印的基础设计原则?
即使是基础丝印设计，也需遵循 “可读性、兼容性、合规性” 三大原则，避免常见错误：?
- 可读性优先：字符字号≥20mil（0.508mm），线宽≥6mil（0.152mm），最小间距≥5mil（0.127mm），确保肉眼（或放大镜）可清晰识别；?
- 兼容器件与工艺：丝印字符需避让焊盘（间距≥0.2mm）、过孔（间距≥0.1mm），避免覆盖阻焊开窗区域（导致焊接不良）；?
- 合规性要求：符合 IPC-A-610 Class II（工业级）或 Class III（医疗 / 汽车级）标准，如 Class III 要求字符无任何模糊、缺失，附着力≥3N/cm。?
基础认知的核心是 “重视丝印的功能性”
