PCB 设计丝印的质量控制检测标准概述
来源：捷配
时间: 2025/10/17 09:34:08
阅读: 91
PCB 设计丝印的质量直接影响后续装配与运维 —— 丝印模糊会导致装配错装率增加 10%，附着力不足会导致使用中字符脱落（脱落率超 5%），尺寸偏差会遮挡关键标识。质量控制需覆盖 “设计输出检测、生产过程监控、成品验收” 全流程，结合 IPC-A-610、IPC-2221 等标准制定检测方法，同时针对常见问题（如字符模糊、偏移、脱落）制定针对性解决方案，确保丝印质量达标。?
一、丝印质量检测标准：量化指标与检测方法?
丝印质量需通过 “外观、尺寸、附着力、耐久性” 四大维度检测，每个维度需有明确的量化指标与检测工具，避免 “主观判断” 导致的标准不一。?
1. 外观检测标准与方法?
外观是丝印质量的直观体现，需无模糊、无缺失、无错位，符合 IPC-A-610 Class II/III 级要求：?
- 检测指标：??
- 检测工具与方法：?
- 目视检测：在白光 LED 灯下（照度≥500lux），距离 PCB 30cm，肉眼观察（或用 3~5 倍放大镜辅助）；?

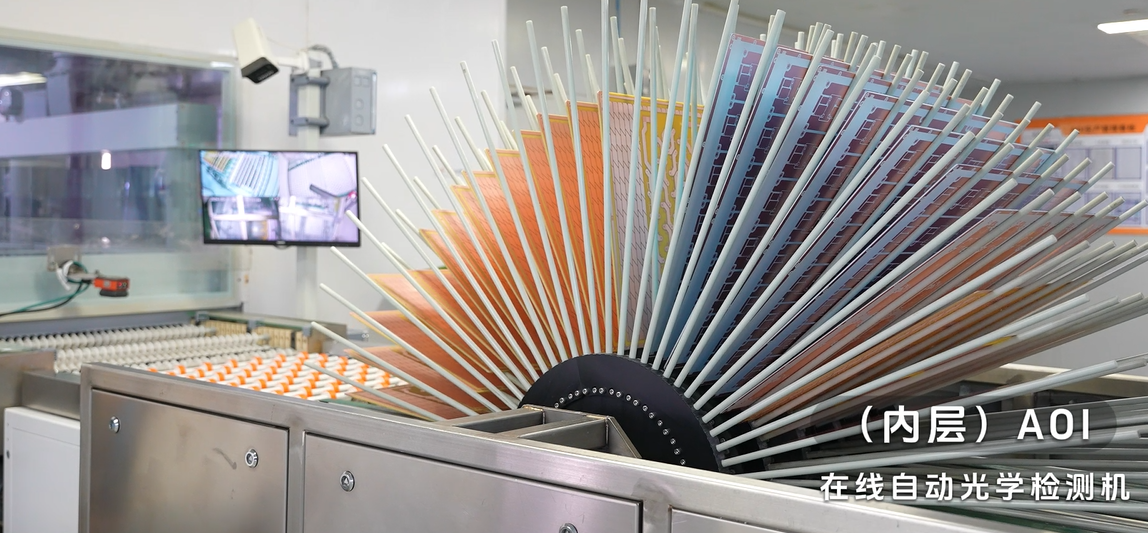

- 自动化检测：批量生产时用 AOI（自动光学检测）设备（分辨率≥10μm），自动识别模糊、缺失、错位，检测效率 1000 片 /h，误判率≤0.1%；?
- 案例：某消费电子 PCB 批量生产时，AOI 检测发现字符模糊率 3%（Class II 级），人工复核后确认是油墨粘度异常导致，调整油墨粘度后模糊率降至 0.2%。?
2. 尺寸精度检测标准与方法?
尺寸精度确保丝印字符与器件、焊盘的相对位置正确，避免遮挡或偏移：?
- 检测指标：?
- 字符尺寸偏差：实际字号、线宽与设计值的偏差≤±10%（如设计 20mil 字号，实际需 18~22mil）；?
- 字符位置偏差：字符中心与设计位置的偏差≤±0.1mm（Class II）、≤±0.05mm（Class III）；?
- 避让间距：字符与焊盘、过孔的实际间距≥设计值的 90%（如设计 0.2mm 间距，实际≥0.18mm）；?
- 检测工具与方法：?
- 工具：二次元影像测量仪（精度 ±0.001mm）、游标卡尺（精度 ±0.01mm）；?
- 方法：每批次抽检 5~10 片 PCB，选取 10 个关键字符（如极性标识、测试点旁字符），测量尺寸与位置偏差，记录数据并统计合格率；?
- 案例：某工业 PCB 设计字符与焊盘间距 0.2mm，抽检发现实际间距最小 0.15mm（偏差 25%），排查为网版定位偏差，调整网版后间距恢复至 0.19~0.21mm。?
3. 附着力检测标准与方法?
附着力是丝印耐久性的核心，需确保字符在使用中不脱落（如装配摩擦、环境温湿度变化）：?
- 检测指标：?
- 胶带测试：用 3M 610 胶带（或等效胶带）粘贴字符表面，垂直快速撕下（速度≥1m/s），胶带无油墨残留（Class II/III 级均要求）；?
- 划格测试：用划格刀在字符表面划 1mm×1mm 网格（10×10 格），胶带撕下后，网格内油墨脱落≤1 格（Class II）、0 格（Class III）；?
- 附着力强度：用拉力计测量油墨与 PCB 的附着力≥3N/cm（Class II）、≥4N/cm（Class III）；?
- 检测方法：?
- 每批次抽检 3 片 PCB，在不同区域（顶层、底层、边缘）各做 1 次胶带测试与划格测试，记录结果；?
- 高温高湿测试（85℃/85% RH/1000h）后，需重新做附着力测试，确保附着力下降≤10%；?
- 案例：某汽车 PCB 用 UV 型油墨，常温下附着力 3.5N/cm（达标），85℃/85% RH 测试后附着力降至 2.5N/cm（不达标）；改用双固化油墨后，测试后附着力 3.8N/cm（达标）。?
4. 耐久性检测标准与方法?
耐久性确保丝印在 PCB 生命周期内（如 3~10 年）保持清晰，需通过环境测试验证：?
- 检测项目：?
- 高低温循环：-40℃（30min）→125℃（30min），1000 次循环后，字符无褪色（褪色率≤5%）、无脱落；?
- 耐摩擦测试：用麂皮布（负载 500g）摩擦字符表面 100 次，字符无模糊、无油墨脱落；?
- 耐化学测试：用异丙醇（或酒精）擦拭字符 50 次（速度 1 次 /s），字符无溶解、无模糊；?
- 适用场景：?
- 汽车电子 PCB：需做高低温循环与耐摩擦测试；?
- 医疗设备 PCB：需做耐化学测试（如耐消毒水）；?
- 案例：某户外设备 PCB，高低温循环测试后字符褪色率 30%（不达标）；改用高温溶剂型油墨后，褪色率降至 3%（达标）。?
二、丝印常见质量问题与解决方案?
即使按规范设计与生产，仍可能因材料、设备、操作等因素导致丝印问题，需精准定位原因并整改。?
1. 问题 1：字符模糊（边缘不清晰，笔画粘连）?
- 现象：字符边缘呈锯齿状，相邻笔画部分粘连（如 “R” 与 “1” 粘连为 “R1”），可读性下降；?
- 根因分析：?
- 油墨粘度异常：粘度过低（＜1000cP）导致油墨扩散，过高（＞3000cP）导致油墨无法均匀涂布；?
- 网版目数不足：如设计 12mil 字符，用 300 目网版（最小可印 15mil），油墨渗透不均；?
- 刮刀压力过大：＞50N/cm，导致网版变形，油墨溢出；?
- 解决方案：?
- 调整油墨粘度：溶剂型油墨 1500~2000cP，UV 型油墨 2000~2500cP（用粘度计测量）；?
- 更换高目数网版：12mil 字符用 400~500 目网版；?
- 降低刮刀压力：20~30N/cm，确保网版与 PCB 接触均匀；?
- 案例：某 PCB 字符模糊率 15%，检测发现油墨粘度 800cP（过低），调整至 1800cP 后，模糊率降至 0.5%。?
2. 问题 2：字符偏移（位置与设计偏差＞0.1mm）?
- 现象：字符中心与设计位置偏差超 0.1mm，部分字符遮挡焊盘或过孔；?
- 根因分析：?
- 网版定位偏差：网版与 PCB 的定位孔对齐偏差＞0.05mm；?
- 丝印机精度不足：X/Y 轴定位精度＞±0.05mm；?
- PCB 变形：PCB 翘曲度＞0.5%，导致网版与 PCB 接触不均；?
- 解决方案：?
- 校准网版定位：用二次元影像仪调整网版定位孔，对齐偏差≤0.03mm；?
- 维护丝印机：校准 X/Y 轴精度至 ±0.03mm，定期清洁导轨（避免灰尘影响精度）；?
- 控制 PCB 变形：层压时调整压力与温度，翘曲度≤0.3%；?
- 案例：某 PCB 字符偏移率 8%，排查为网版定位偏差 0.08mm，校准后偏差降至 0.02mm，偏移率降至 0.2%。?
3. 问题 3：字符脱落（附着力不足，胶带测试有残留）?
- 现象：胶带测试后，字符油墨残留在胶带上，或划格测试后网格内油墨脱落超 1 格；?
- 根因分析：?
- 油墨与基材不匹配：如 PCB 表面有油污，油墨无法附着；?
- 固化不充分：溶剂型油墨固化温度不足（＜120℃）或时间过短（＜20min），UV 型油墨 UV 能量不足（＜800mJ/cm²）；?
- 油墨过期：油墨超过保质期（通常 6 个月），树脂失效；?
- 解决方案：?
- 清洁 PCB 表面：丝印前用异丙醇擦拭 PCB，去除油污与灰尘；?
- 优化固化参数：溶剂型油墨 120~150℃/30min，UV 型油墨 UV 能量 1000mJ/cm²；?
- 更换合格油墨：使用在保质期内的油墨，开封后 1 个月内用完；?
- 案例：某 PCB 胶带测试脱落率 20%，发现油墨固化温度 100℃（不足），调整至 130℃/30min 后，脱落率降至 0。?
4. 问题 4：字符颜色不均（局部颜色深浅不一）?
- 现象：同一字符不同区域颜色深浅差异＞20%，影响可读性；?
- 根因分析：?
- 网版感光胶厚度不均：局部厚度偏差＞3μm，导致油墨涂布量差异；?
- 刮刀角度不当：角度＜45°，导致油墨涂布不均；?
- 油墨搅拌不充分：颜料与树脂未均匀混合，局部颜料浓度低；?
- 解决方案：?
- 重新制作网版：确保感光胶厚度偏差≤2μm；?
- 调整刮刀角度：45°~60°，确保油墨均匀转移；?
- 充分搅拌油墨：溶剂型油墨搅拌 10~15min，UV 型油墨搅拌 5~10min（用搅拌器，转速 500rpm）；?
- 案例：某 PCB 字符颜色不均率 12%，检测发现网版感光胶厚度偏差 5μm，重新制作网版后，不均率降至 0.8%。?
质量控制的核心是 “全流程监控 + 闭环整改”—— 某工厂通过建立 “设计输出检测（字符参数）→生产过程监控（网版、油墨、固化）→成品验收（外观、附着力）” 的管控流程，丝印不良率从 15% 降至 0.5%，装配错装率从 10% 降至 0.3%。可见，系统化的质量控制是丝印质量达标的关键。
